Linhas podem ter atributos como descrito abaixo. Para desenhar um linha reta horizontal, Y1 e Y2 são os mesmos e X1 e X2 devem ter as coordenadas inicial e final respectivamente. Similarmente, para desenhar uma linha vertical, X1 e X2 devem ter a mesma coordenada e Y1 e Y2 devem ter as coordenadas inicial e final respectivamente. Para desenhar uma linha diagonal, especifique as coordenadas X e Y, inicial e final.
X1 [Necessário] Valor inicial de x na unidade especificada
Y1 [Necessário] Valor inicial de y na unidade especificada
X2 [Necessário] Valor inicial de x na unidade especificada. Ending x value in specified units
Y2 [Necessário] Valor final de y na unidade especificada
LineWidth [Opcional, default =2] Largura da linha
LineStyle [Opcional, default = 0] Estilo da linha
0 = Sólida
1 = Tracejada
2 = Pontilhada
3 = Traço-Ponto
4 = Traço-Ponto-Ponto
Color [Opcional, default = 0 (black)] Valor ARGB da cor da linha
O formato é #AARRGGBB, para alfa (transparência), vermelho, verde, e azul. Veja Cores Hex para maiores informações sobre os valores de configuração das cores.
Exemplo: Desenhando uma Linha Vertical
<Line>
<X1>3</X1>
<Y1>0</Y1>
<X2>3</X2>
<Y2>0.75</Y2>
<LineWidth>2</LineWidth>
<LineStyle>0</LineStyle >
<Color>#FF000000</Color>
</Line>

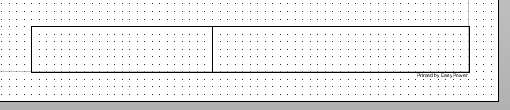

Adicionando este código ao código anterior para desenhar um retângulo, uma linha de partição é criada no bloco de título.
Figura 1: Exemplo de Partição de LInha
