O grupo de fusiveis controlados por relé é um tipo de grupo funcional. A caixa de seleção do Grupo de Fusíveis Controlados por Relé deve ser marcada na guia Especificaçao de Fusível de AT de um fusível na biblioteca de dispositivos para o fusível estar disponível para ser incluído em um grupo funcional.
Um grupo de fusíveis controlados por relé possui dois fusíveis:
- Um fusível está fora e acima do grupo funcional. Este e o fusível principal.
- O segundo fusível está dentro do grupo funcional. Este é o fusivel controlado.

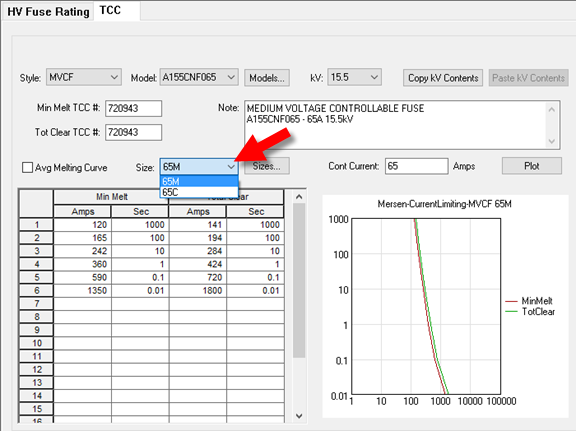

As opções de Tamanho indicam o rusivel principal e o fusível de controle. "M" é o fusível principal; "C" é o fusível controlado.
Para maiores informações, veja Grupos Funcionais e Grupos Fusível Controlado por Relé.
