Identificação da Definição de Símbolos

As tabelas seguintes proveem informações mais detalhadas sobre a codificação XML usada para definir os símbolos. Observe a capitalização dos tags - tags capitalizados ocorretamente são ignorados pelo XML.

Nota: Os valores para cada tag são especificados no arquivo modelo EasyPowerSymbols.xsd. Você pode adicionar ou modificar esses valores no arquivo de modelo, mas o EasyPower só reconhecerá os valores que foram definidos no modelo original. As modificações que não faziam parte do arquivo de modelo original são ignoradas pelo EasyPower.

Definições de identificação

Identificação do elemento

Definição

<Equipment Type=”XXXX”>

O tipo define o o tipo de equipamento–fpor exemplo, Type = “Utility” significa que o equipamento é uma concessionária.

<GraphicDefinition>

Isto define as características gráficas do símbolo. Ele contém os subelementos que proveem informações tais como os pontos para os quais os símbolos aderem ao grid ou se conectam a outros equipamentos. Ele também especifica:

  • AcadBlockName: Nome usado para os blocos ao exportar um arquivo DXF para o AutoCAD. O nome não pode exceder 32 caracteres.
  • BreakerState: Aberto, Fechado, Fechado para abrir, Aberto para fechar ou Queda. Esses estados são usados no módulo de Estabilidade dinâmica. Todos os disjuntores, fusíveis e chaves suportam Fechado para abrir e Aberto para fechar. Apenas disjuntores de baixa tensão suportam Queda.
  • CurrentType: AC ou CC.
  • DefaultSpacing: A distância em número de pontos da grade entre dois símbolos adjacentes.
  • Orientation: AboveBus (Acima da Barra), BelowBus (Abaixo da Barra), Vertical (Vertical), VerticalFlipped (Vertical Invertido), Horizontal (Horizontal), ou HorizontalFlipped (Horizontal Invertido). Veja Orientação do símbolo para maiores informações.
  • SubType: Caracteristicas do equipamento. A maior parte dos equipamentos incluem um subtipo para CA ou CC. Adicionalmente, os seguintes subtipos estão disponíveis:
    • Barra: AC, CC, ou Nó.
    • Geradores: AC, CC, Delta, Modelo do Gerador, Modelo da Excitatriz, Modelo do Regulador de Velocidade, ou Modelo da Excitatriz e do Regulador de Velocidade.
    • Motores: CC, Indução, Indução com Estabilidade, Síncrono, Síncrono com Estabilidade, Compesandor Síncrono, Compensador Síncrono com Estabilidade, Com AFD, ou CC com AFD.
    • Carga: AC, CC, ou Harmônica.
    • Lista de Carga de Quadro e CCM: AC(CA), MainBreaker(Disjuntor Principal), ou MainFuse (Fusível Principal).
    • ATS: SourceBusA (Fonte da Barra A), SourceBusB (Fonte da Barra B. SourceBusAWithStability (Fonte da Barra A com Estabilidade), SourceBusBWithStability (Fonte da Barra B com Estabilidade), PrimarySelectorSwitchSourceBusA (Chave Seletora Primária da Fonte da Barra A), PrimarySelectorSwitchSourceBusB (Chave Seletora Primária da Fonte da Barra B).
    • Filtro: Notch (Sintonizado), FirstOrder (Primeira Ordem), SecondOrder (Segunda Ordem), ou ThirdOrder (Terceira Ordem).
    • Disjuntor de BT: AC, CC, Contator, ou Fusível.
    • Fusível: AC, CC, Chave, ou Contator.
    • Transformador de Corrente: PositiveSequence (Sequência Positiva) ou ZeroSequence (Sequência Zero).
  • WindingSymbolVisibility: as opções são Visível ou Oculto. Isto se aplica apenas a transformadores e define se os símbolos dos enrolamentos (triângulo, estrela, ou triângulo aterrado) de um transformador são visíveis.

<SnapPoint>

Determina o local no qual o componente adere à grade. Medida em pixels, que é baseado em 96ppi (pontos por polegada).

Veja informação adicional em <ConnectionPoint>.

Para disjuntores, fusíveis e chaves, o ponto de aderência deve ser centralizado entre o ponto de conexão.

Dica: Em Ferramentas > Opções > Simbolos do Unifilar, em Opções de Exibição, você pode selecionar Mostrar os pontos de aderência para exibir os pontos de aderência no unifilar.

<ConnectionPoint>

Define as coordenadas X e Y onde o símbolo se conecta ao outro equipamento no unifilar.

Para componentes tais como transformadores, haverá vários pontos de conexão, com etiquetas tais como "De" e "Para".

Para transformadores de corrente, você pode especificar pontos de conexão positiva ou negativa. A conexão positiva representa a conexão no topo do símbolo, enquanto que a negativa representa a conexao na parte inferior.

Componentes como barra não possuem pontos de conexão visto que tem a habilidade de alterar os seus tamanhos.

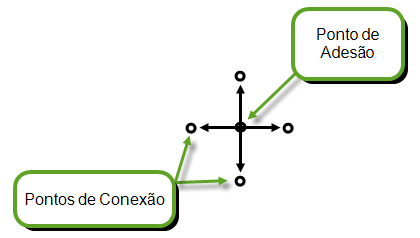

Conexão e Pontos de Aderência

Para melhor resultado, certifique-se de que os pontos de conexão e os pontos de aderência estão alinhados de modo que os equipamentos fiquem alinhados adequadamente na aderência da grade.

Para disjuntores, fusíveis e chaves, o ponto de aderência deve ser centralizado entre o ponto de conexão.

Dica: Em Ferramentas > Opções > Simbolos do Unifilar, em Opções de Exibição , você pode selecionar Mostrar pontos de conexão para exibir aos pontos de conexao no unifilar.
<ConnectionRectangle> Define a ára de conexao para um CCM ou quadro quando eles são exibidos como um retângulo no unifilar.
<WindingSymbolLocation> Define o local dos símbolos do enrolamento do transformador em relação ao símbolo do transformador.

</TextTemplate>

Se o texto aparece no unifilar, ele é definido aqui. Isto controla o local e a aparência do texto. Você pode especificar parâmetros tais como:

  • Bloco (usualmente, o nome de identificação que é o nome do equipamento). Observe que alguns componentes tais como CCMs, quadros e ferramenta de pontos de conexão tem dois blocos de texto disponíveis para eles, os quais são definidos como DataText1 e DataText2.
  • coordenadas X (horizontal) e Y (vertical)
  • HorizonalAlignment
  • VerticalAlignment

    • Nota: RelativeX="RightSide" é usado para definir o valor do atributo X (horizontal) em relação ao lado direito do símbolo de modo que o bloco de texto move-se quando o simbolo é redimendionado.

  • Justificação
  • Ângulo
  • Fixo

Nota: Todos os disjuntores, chaves e fusíveis fechados devem ter um local definido para DataText1. Veja Texto de dados para disjuntores, chaves e fusíveis para maiores informações.

<SymbolTemplate>

Define as características do símbolo. Isto inclui instruções para forma, tamanho, localização e aparência do símbolo.

As formas incluem:

  • Círculo. Por exemplo, o círculo ao redor de um motor. Veja Arcos e Círculos para maiores informações.
  • Poligono. Por exemplo, a seta na parte inferior deste símbolo de carga: Veja Polígonos para maiores informações.
  • Arco: Por exemplo, os arcos no símbolo do transformador. Veja Arcos e Círculos para maiores informações.
  • Polilinha: por exemplo, a letra "M" dentro do símbolo do motor. Veja Polilinhas para maiores informações.
  • Retângulo: Por exemplo, a borda ao redor de um quadro. Veja Retângulos e Linhas para maiores informações.

    • Nota: Um <PadTemplate> é um retângulo que exibe abaixo uma barra se a caixa de seleção Mostrar Símbolo na Base está marcada na caixa de diálogo Dados de Barra na guia Especificações.

  • Linha: Por exemplo, a base desta concecionária: (O topo da concessionária é construído de retângulos.) Veja Retângulos e Linhas para maiores informações.
  • Texto: Por exemplo, o nome "PANEL" dentro da lista de cargas de um quadro, o qual é definido como um atributo da etiqueta dentro do elemento de Texto. Veja Texto para maiores informações.
  • Bezier: Por exemplo, as linhas curvas dentro de um drive. Veja Curvas Bezier para maiores informações.

Próximo: Coordenadas
