Transformador de três enrolamentos - Guia Impedância

A impedância do transformador está na base de potência de ventilação natural do enrolamento e a tensão nominal. A definição estrita é o valor percentual da tensão nominal impressa no enrolamento de alta tensão para produzir corrente nominal no enrolamento curto-circuitado de baixa tensão.

Nesta caixa de diálogo, Zps significa do Primário para o Secundario, Zpt significa do Primário para o Terciário, e Zst significa do Secundário para o Terciário.

Os fabricantes fornecem os dados de impedância de diferentes maneiras dependendo das instalações de teste e do tamanho do transformador. O formato de entrada de dados do EasyPower foi escolhido a partir de um dos procedimentos de teste mais comuns.

Você pode especificar as impedâncias em qualquer base de potência (MVA): primária, secundária ou terciária.

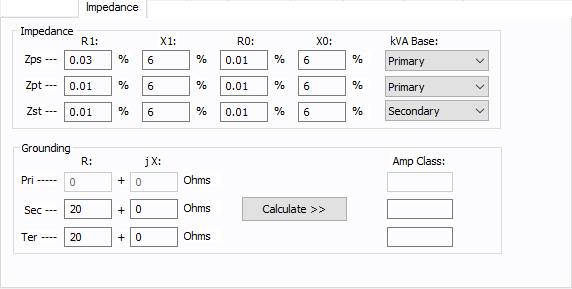

Figura 1: Caixa de Diálogo dos Dados do Transformador de Três Enrolamentos

Descrições das opções
Opção Descrição

R1

Resistência de sequência positiva em porcento.

X1

Reatância de sequência positiva em porcento.

R0, X0

Impedância de sequência zero em porcento. Se você não sabe este valor, entre com a impedância de sequência positiva (Z) para transformadores de núcleo envolvente (veja o campo Form na caixa de diálogo principal do transformador). Para transformadores de núcleo envolvido, usar 85% de Z. Se você entrar este valor como zero (0.0), será usado o valor da impedância de sequência positiva.

MVA Base

Potência base do enrolamento (MVA) no qual o valor da impedância é especificado.

Aterramento

Use a área Aterramento da guia Impedância para inserir as impedâncias de aterramento. Elas são aplicáveis apenas para conexões do tipo estrela-aterrada. A unidade de R + jX é em Ohms. Se você conhece apenas os Ampères do circuito de aterramento, divida a tensão fase-neutro do sistema pelos Amperes para obter o valor desta impedância. Isso pode ser conseguido no EasyPower inserindo a Classe de corrente primeiro e clicando em Calcular.

R

Resitência de aterramento do neutro do transformador em Ohms. Este é método mais comum de aterramento de neutro de transformador. Os resistores de aterramento são usualmente expressos em Ampères. A impedância é encontrada a partir da seguinte equação.

R = Vln / I

Se o transformador é aterrado através de um transformador de aterramento com uma resistência no secundário, esta resistência deve ser convertida para o lado primário do transformador de aterramento. Apenas os transfomadores com conexão estrela-aterrada permitem a modelagem do aterramento. Enrolamentos em triângulo com tape no corner ou no meio não são modelados.

jX

Reatância de aterramento do neutro do transformador em Ohms.

Classe de Corrente

Esta é a corrente em Ampères através da impedância de terra na tensão nominal. Você pode entrar com os dados diretamente neste campo em Ampères ou calculá-los com base base na tensão e na impedância de aterra,emtp R +jX usando o botão Calcular.
