Este tópico descreve novos recursos e melhorias do EasyPower, bem como correções de falhas, que estão incluídos na versão.
Para obter informações sobre o pacote de serviços mais recente para esta versão, consulte Notas da versão EasyPower 11.0 SP1.
Nota: As características das novas versões frequentemente incluem mudanças na base de dados. Isto pode afetar o que você vê no Navegador da Base de Dados e também o que é incluído quando você exporta os dados para os arquivos no formato CSV. Se o seu trabalho atual exige confiabilidade das informações da base de dados, assegure-se de revisar os seus dados após a atualização de seu software.
Recursos e melhorias
Fluxo de potência trifásico desequilibrado e monofásico
O módulo Fluxo de potência do EasyPower agora inclui a capacidade de realizar uma análise de fluxo de potência desequilibrado para sistemas que incluem equipamento CC, monofásico ou trifásico.
- A análise do fluxo de potência desbalanceado considera todas as fases, neutro e terra.
- Exibe os resultados em vários formatos.
Método de cálculo do fluxo de potência
Se a sua EasyPowerlicença incluir o recurso de fluxo de potência, você verá uma nova opção para especificar o Método de cálculo do fluxo de potência em Ferramentas > Sistema > Opções. Você pode escolher entre equilibradoou desequilibrado.
Melhorias de fluxo de potência
Além dos novos recursos monofásicos e trifásicos desequilibrados, os seguintes recursos de fluxo de potência estão agora disponíveis:
- Exibição de soluções de fluxo de potência divergentes para ajudar na solução de problemas.
- Iniciar um número ilimitado de motores.
- Partida do motor assistida por capacitor.
- Classificações do transformador com base em ampères e kVA.
- Opção para reinicializar o ponto de partida LTC do nominal.
Exibição da guia Fluxo de potência
A guia Fluxo de potência agora inclui ícones para exibir informações de fase e sequência.
Guia Opções de fluxo de potência – Controle
A guia Opções de fluxo de potência – Controle tem configurações adicionais para soluções de fluxo de potência monofásico.
Opções de fluxo de potência – Resultados em textos
A guia Opções de fluxo de potência – Resultados em textos tem uma nova seleção de Opções de rede.
Guia Opções de fluxo de potência – Resultados no unifilar
A guia Opções do fluxo de potência – Resultados no unifilar tem novas opções para mostrar resultados se a solução de fluxo de potência não convergir, além de permitir que seja especificada a precisão do ângulo de tensão da barra. As tensões da barra podem ser exibidas em unidades fase-terra.
Carregar informações de conexão de dados
A seção Carregar dados – Informações de conexão da caixa de diálogo agora inclui a capacidade de especificar conexões de triângulo, estrela ou estrela aterrada.
Exibição da base de dados aprimorada
O navegador da base de dados e o relatório da base de dados, agora acessíveis na faixa de opções principal, incluem novas funcionalidades e uma exibição padrão simplificada de informações essenciais do sistema em um formato tabular.
- Os dados agora podem ser classificados por qualquer parâmetro para uma organização aprimorada, como agrupar dispositivos de proteção por sua barra conectada.
- Um novo recurso de filtro oferece a capacidade de focar em subconjuntos específicos de equipamentos, como barras abaixo de uma determinada tensão.
- Mais campos de dados foram adicionados.
- Foram feitas melhorias na interface do usuário, configurações de relatório, função Encontrar e muito mais.
Ícone de Relatório e navegador da base de dados
Há um novo ícone para abrir o Navegador da base de dados e o Relatório da base de dados na faixa de opções. Isso é disponibilizado somente no foco de Edição da base de dados e todos os focos de análise.
Nota: Como o navegador da base de dados e o relatório da base de dados são mais fáceis de acessar na faixa de opções, removemos essas opções do menu Arquivo. Além disso, o relatório de Hiperlinks foi movido para o navegador da base de dados.
Depois que você abrir o navegador da base de dados ou o relatório da base de dados, você poderá alternar entre as duas exibições. As mesmas configurações são usadas nos dois casos.
Página de resumo
A página de resumo exibe todos os equipamentos da base de dados em guias no lado esquerdo da janela, com contagem total para cada tipo de equipamento. A página exibe os resultados do tipo de equipamento selecionado.
A lista de resumo à esquerda pode ser reordenada com uma configuração personalizada.
Observe que o ícone de Equipamento foi removido do Navegador da base de dados por não ser mais necessário.
Total de barras/nós
A contagem total de barras e nós foi movida do resumo para a caixa de diálogo Propriedades do arquivo, como mostrado abaixo.
Detalhes do equipamento
Quando você seleciona uma guia do resumo à esquerda, a planilha à direita exibe os detalhes do equipamento selecionado.
Configuração
Você pode criar exibições de configuração personalizadas. É possível alterar o local em que o equipamento aparece na lista de resumo, selecionar quais colunas você deseja exibir para cada tipo de equipamento e adicionar ou remover colunas para cada tipo de equipamento. Além disso, para cada tipo de equipamento, você pode alterar a ordem da coluna dos dados exibidos.
Isso permite visualizar o equipamento desejado e os dados referentes a ele na ordem que você quiser. Veja Configurações do relatório e do navegador da base de dados para obter mais informações.
Encontrar melhorias
Na exibição do Navegador da base de dados, use o recurso Encontrar para pesquisar textos na planilha do navegador.
Assim, é possível pesquisar o texto em todas as colunas no navegador. O programa destaca as células que correspondem ao texto conforme você digita. A caixa Encontrar também exibe o número de correspondências encontradas e tem botões de seta em que você pode clicar para avançar ou retroceder entre os resultados.

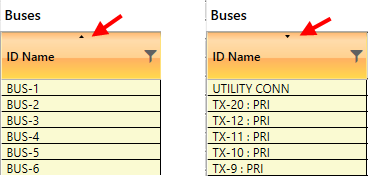

Classificação de colunas
Cada vez que você clica no cabeçalho de uma coluna no navegador da base de dados, ela alterna entre a ordem de classificação crescente, decrescente e padrão. Uma seta aparece no topo da coluna para indicar a ordem de classificação.
Só é possível classificar uma coluna por vez.
Favoritos
No relatório da base de dados, há um painel de favoritos que você pode usar para acessar rapidamente diferentes grupos de equipamentos no relatório.
Um asterisco ao lado do nome do grupo de equipamentos indica que o mesmo filtro e a mesma classificação usados no navegador da base de dados são usados no relatório da base de dados.
Harmônicos – Conformidade com IEEE 519-2022
Os relatórios de harmônicos são atualizados de acordo com os limites revisados na versão mais recente do IEEE 519.
- Os limites de distorção de tensão agora são considerados apenas para ordens harmônicas menores ou iguais a 50.
- Os limites de distorção de corrente para harmônicos 2, 4 e 6 são diminuídos, enquanto os limites para harmônicos superiores a 6 são aumentados.
Suporte do Revit® 2023
O Revit Integrator agora oferece suporte à importação de projetos BIM da versão mais recente do AutoDesk® Revit®. Faça o download do aplicativo EasyPower Integrator da Autodesk App Store. A App Store será atualizada com a versão mais recente logo após a liberação do EasyPower 2024 11.0, então verifique a versão antes do download.
Correção de falhas (bugs)
Os seguintes problemas foram resolvidos nesta versão:
Arco Elétrico
- Correção de problema nas unidades de frequência ajustável para uso do FLA correto no método integrado.
- Correção de problema em que, em determinadas situações, o método integrado não exibia o pior cenário de limite de arco elétrico.
Coordenação
- Correção de problema em que as cores do unifilar do coordenograma não correspondiam às cores das curvas ao imprimir.
- Correção de problema em que o relatório de coordenação do coordenograma mostrava um valor incorreto de corrente de pickup da unidade.
- Correção de problemas e implementação de melhorias na exibição das plotagens do coordenograma.
Estabilidade dinâmica
- Correção de problema em que as correntes dos ramos ainda eram exibidas após a abertura de uma chave.
- Correção de problema em que a ação de arrastar para ampliar não funcionava.
Cálculos de carga
- Correção de problema em que havia um valor zero para o cálculo da carga quando há uma AFD no ramo.
- Correção de problema em que a ação de clicar em Recalcular todas as cargas a jusante nos painéis não atualizava os cálculos de carga.
Galeria de Mídias
- Correção de problemas secundários na Galeria de mídia, inclusive a adição da capacidade de remover um link para um item de mídia de dentro da Galeria de mídia, que remove o link, mas mantém a mídia na galeria.
Revit
- Correção de problema em que o valor de HP do motor estava sendo arredondado para um número inteiro devido a casas decimais insuficientes no valor.
Cenários
- Correção de problema em que o ponto de falta assumia 1,05 como padrão ao atualizar arquivos antigos para a versão mais recente de EasyPower.
- Correção de problema no relatório de Suportabilidade de equipamentos de comparação de cenário em que as barras não estavam sendo filtradas com base na área ou zona.
Curto-circuito
- Correção de problema em que o relatório de Suportabilidade de equipamentos não exibia o texto INCOMPATIBILIDADE ANSI/IEC na coluna Comentários para CCM e painéis.
- Correção de problema em que, em determinadas situações no IEC, o estado aberto de um disjuntor de interligação era ignorado.
- Correção de problema em que o relatório de Suportabilidade de equipamentos não exibia a suportabilidade mais baixa quando estava abaixo de uma classificação específica.
- Correção de problema em que a exibição unifilar não atualizava depois que uma operação de Aplicar falta e armazenar corr. sim. era realizada .
- Correção de problema em que, em algumas situações, unidades não regenerativas exibiam contribuição de curto-circuito.
- Correção de problema em que o cálculo da suportabilidade de equipamentos era omitido para dispositivos cujas classificações eram obtidas pelo recurso Calcular automaticamente do menu Alterar.
- Correção de problema em geradores IEC em que o valor de RGf por unidade era calculado incorretamente.
Diversos
- Correção de problema em que o uso da função Alterar nome de ID para criar um nome que incluísse um parêntese fazia o EasyPower travar.
- Correção de problemas e implementação de melhorias nos gráficos unifilares, inclusive comportamentos de posicionar e arrastar.
- Correção de problemas e implementação de melhorias no recurso Alinhar à grade.
- Correção de problemas e implementação de melhorias em desenhos.
