Tutorial - SmartPDC™

Este tutorial o orienta por vários dos principais recursos do módulo SmartPDC (Coordenação automática de dispositivo de proteção ou Coordenação automática) do EasyPower. Caso você ainda não tenha estudado o Tutorial de Seletividade dos Dispositivos de Proteção, nós recomendamos você a fazê-lo antes de continuar. O SmartPDC™ automatiza a seletividade dos dispositivos de proteção e também o processo de ajuste, promovendo uma coordenação detalhada em sistemas de baixa e alta tensão, com um simples toque.

Módulo de Seletividade

Para usar a ferramenta SmartPDC™, você deve estar no módulo de Seletividade.

  1. A partir do menu Arquivo, clique em Abrir Arquivo.

    2. Dica: Se você está visualizando a Página de Abertura, você pode clicar em Abrir Unifilar.

  2. Abra o arquivo SmartPDC-1.dez no seu diretório Exemplos.
  3. Clique em Seletividade para abrir o módulo de Seletividade.

Seletividade Inteligente

  1. No módulo de Seletividade, clique em Abrir Coordenograma (TCC). Escolha SmartPDC-1, e então clique em Abrir.

    2. Isto abre a janela plotagem do SmartPDC-1, na qual você pode visualizar as curvas tempo x corrente para os ítens selecionados.

    Figura 1: Unifilar e Plotagem do SmartPDC-1

  2. A partir da guia Coordenograma (TCC), clique em SmartPDC. Todos os dispositivos de proteção nesta Coordenograma (TCC) ficam coordenados a partir do dispositivo à jusante mais distante até o à montante. Observe que as curvas foram alteradas na Coordenograma (TCC).

    3. Nota: Se você não escolher um ou mais dispositivos de proteção no unifilar antes de clicar em SmartPDC, a seletividade será feita com todos os dispositivos. Para fazer seletividade com um único dispositivo ou um grupo de dispositivos, selelcione-os primeiro.

    Figura 2: As curvas no coordenograma após a seletividade com o SmartPDC™

  3. Escolha Janela > Organização da Auto Seletividade. Isto abre uma visualização que inclui o unifilar, a Coordenograma (TCC) e o Relatório da Auto Seletividade de Fase.

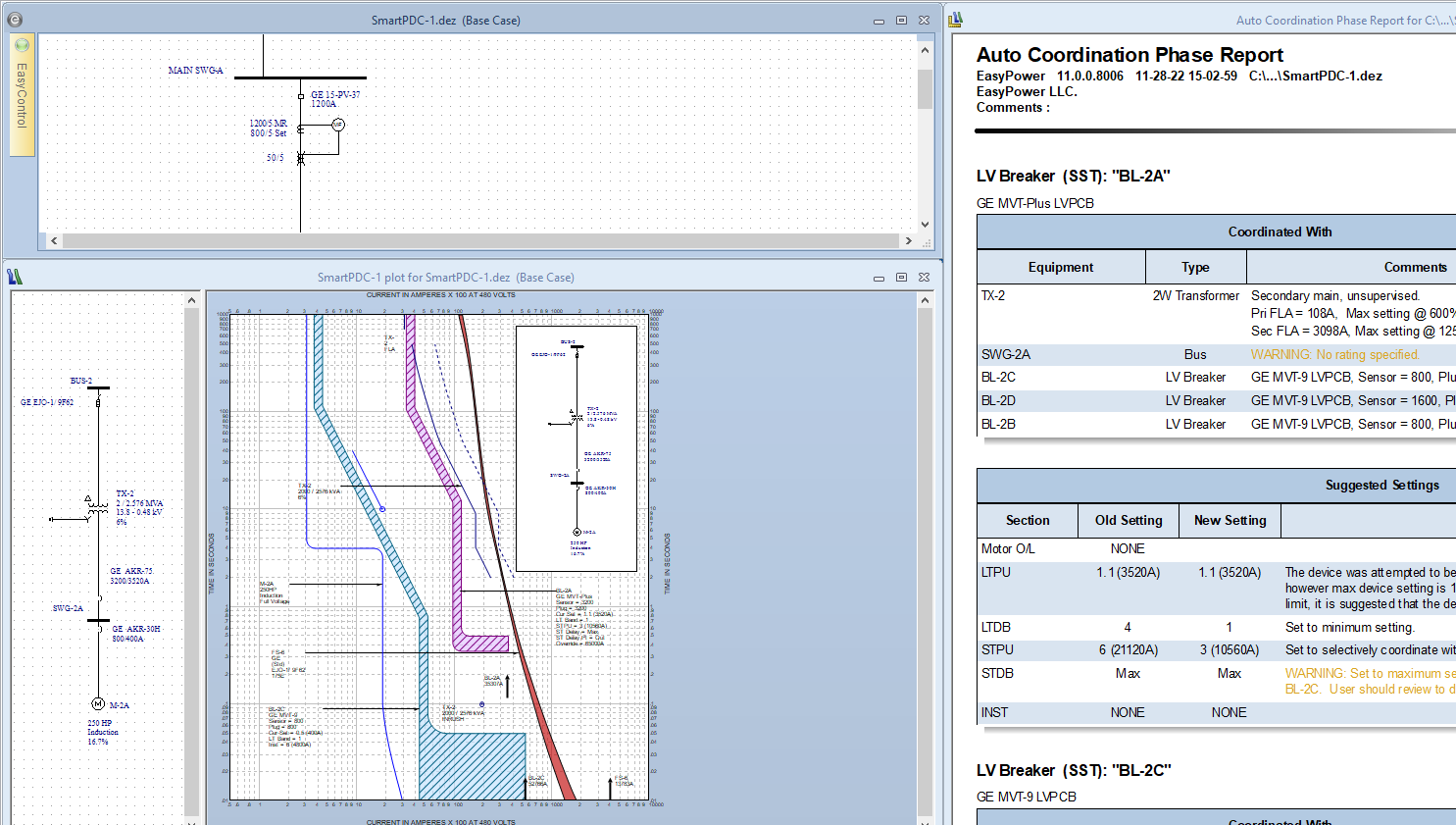

    Figura 3: Organização para a Visualização a coordenação automática

    4. O Relatório de Auto Seletividade de fase mostra todas as informações dos equipamentos utilizados na seletividade de cada dispositivo e os ajustes sugeridos para o dispositivo coordenado. Os erros aparecem em vermelho e as advertências em amarelo na coluna Comentários.

  4. As curvas tempo corrente são atualizadas para incluir os novos ajustes sugeridos. Revise a plotagem na Coordenograma (TCC) de modo que as curvas mostradas atinjam os seus requisitos. Você ainda pode arrastar todas as curvas dos dispositivos de proteção como todas as propriedades ainda existissem se a Coordenograma (TCC) fossem criadas a partir do unifilar.

    Nota: Recomenda-se que este processo seja repetido para auto coordenar todo o sistema. Coordene os pequenos subsistemas radiais e trabalhe à montante de todo sistema.

Comentários dos Ajustes Sugeridos

  1. Feche a plotagem SmartPDC-1 do SmartPDC-1.dez (Base case) e o Relatório da Auto Seletividade de Fase para a janela C:\...\SmartPDC-1.dez, mas deixe a janela SmartPDC-1.dez (Base case) aberta.
  2. Clique em Maximizar para que a tela seja ocupada pelo unifilar SmartPDC-1 (Base case) inteiro.
  3. Dê um clique com o botão direito em uma área em branco do unifilar, e clique em Selecionar Tudo. Observe que todos os ítens do unifilar se tornam verde agora.
  4. Clique em SmartPDC.

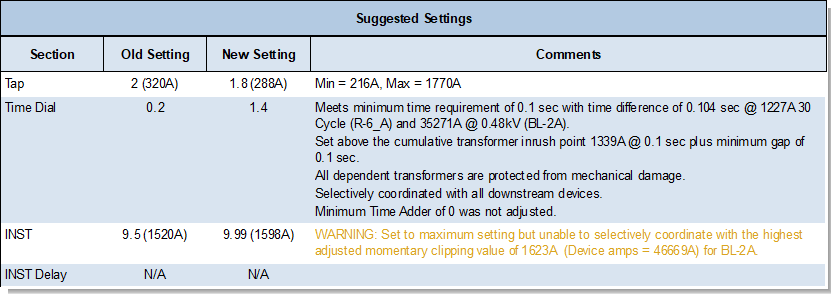

  5. Role para o fim do relatório e encontre "Relé-6A" Função 1. Na seção Ajustes Sugeridos, observe o aviso sob a seção Comentários (mostrado na figura abaixo).

    6. O ajuste do tape do relé é determinado usando os valores calculados Mín e Máx do NEC como limite. Para cada tape, o programa varre as faixas de ajuste do dial de tempo e do instantâneo para determinar os ajustes do relé que melhor coordenam.

    Os ajustes do dial de tempo requerem um intervalo mínimo entre o relé e os dispositivos de proteção à jusante. O tempo mínimo entre dois dispositivos de proteção ser ajustado na seção de relé nas Opções de Auto Seletividade.

    O relé instantâneo é ajustado acima do maior valor de corte de curto-circuito para todos os componentes dependentes.

Opções de Seletividade Automatizada

Existem dois métodos de se ajustar as opções de auto seletividade, dependendo de onde você está no software.

  • A partir da guia Coordenograma (TCC), clique na seta para baixo em SmartPDC, e a seguir escolha Opções do SmartPDC.
  • No módulo de Seletividade, escolha Opções de Seletividade, e então escolha a guia Auto Seletividade.

As opções são mostradas na figura abaixo. A caixa de diálogos das Opções de Auto Seletividade tem várias categorias de ajustes. Escolha a categoria na coluna da esquerda para visualizar as opções de ajustes. O resultado de sua seletividade pode ser grandemente afetada pelo ajuste das opções. Para informações mais detalhadas acerca das opções, referir ao tópico da ajuda, Opções de Auto Seletividade.

As opções de cálculo da auto seletividade são ajustadas na seção Geral das Opções de Auto Seletividade. A auto seletividade de fase é descrita ao longo deste tutorial.


Figura 4: Opções de Coordenação automática

Bloqueio da Auto Seletividade

Se os ajustes de um dispositivo de proteção já foram coordenados anteriormente, você pode bloquear o dispositivo de proteção para ser modificado pela auto seletividade. Para bloquear o dispositivo de proteção para a auto seletividade, clique com o botão direito sobre o símbolo do dispositivo no unifilar e sob a Auto Seletividade, escolhar Bloquear > Bloquear Auto Seletividade. Esta ação marca a caixa de seleção Bloquear a Auto Seletividade na caixa de diálogo do dispositivo de proteção.

Para observar isto, clique com o botão direito sobre o disjuntor de BT BL-2A no unifilar e escolha BD Infor. A caixa de seleção está localizada no canto direito da área da caixa de diálogo de dados. A caixa de seleção Bloquear a Auto Seletividade está na mesma posição para o fusível.

Nota: Ao visualizar a BD Info no módulo Seletividade, a caixa de seleção pode ser visualizada mas não pode ser alterada.

Para marcar a caixa de seleção Bloquear a Auto Seletividade em CCMs e painéis, abra cada dispositivo de proteção quando estiver no módulo Edição da Base de Dados e marque a caixa de seleção.

Para bloquear a função no relé para a auto seletividade, abra a caixa de diálogo Dados do Relé. Na guia Ajustes, marque a caixa de seleção Bloquear Auto Seletividade para cada ID da Função. Se é um relé multifunção, somente as funções marcadas na caixa de seleção serão desconsideradas na auto seletividade.

Para bloquear múltiplos dispositivos de proteçao da auto seletividade, quando estiver no módulo de Seletividade, selecione os dispositivos de proteção no unifilar. Clique na seta abaixo de SmartPDC e escolha Bloquear a Auto Seletividade. O mesmo método pode ser usado para desbloquear dispositivos de proteção para permitir que eles sejam auto coordenados.

Mudanças na Base de Dados

Existem duas maneiras de desfazer as mudanças criadas pelo processo da auto seletividade:

  • Clique o botão Desfazer na barra de ferramentas de acesso rápido.
  • Antes de retornar ao módulo Ediçao da Base de Dados, você será perguntado se gostaria de armazenar as mudanças temporárias feitas enquanto estava no módulo de Seletividade. Se você selecionar Não, todas as mudanças temporárias serão descartadas.

Existe também uma opção de criar um relatório de  Auto Seletividade contendo os ajustes sugeridos sem fazer mudanças temporárias na base de dados. Na seção Geral da caixa de diálogo Opções de Auto Seletividade, marque a caixa de seleção Apenas gerar relatório sem alterar a base de dados para evitar que alterações sejam realizadas quando o relatório é gerado.

Conclusão

Essa foi uma breve visão geral do programa de Coordenação automática do EasyPower. A seletividade de terra também está disponível no SmartPDC™ mas não sera discutida neste tutorial.

Os tópicos da Ajuda do EasyPower tratam desse e de outros recursos de forma mais aprofundada. Para abrir a Ajuda, clique em Ajuda no canto superior direito da janela do EasyPower ou pressione F1.
