O tipo de equipamento principal de todo unifilar é a barra. A barra define o ponto de conexão para duas ou mais partes de equipamento. Itens de equipamentos que ainda não estiverem conectados a uma barra estarão evidenciados na cor vermelha.
Para adicionar uma barra no unifilar, clique em
Barra na Paleta de Equipamentos ou no menu Inserir. O apontador muda para a forma de uma barra quando você o retorna ao unifilar. Clique no local onde você deseja posicionar a barra. Você pode continuar adicionando barras desta maneira até que você clique sobre outro botão da paleta.
Você aumentar ou diminuir o tamanho do símbolo de uma barra clicando e arrastando uma de suas extremidades usando o botão esquerdo do mouse. Existe um tamanho default quando você coloca uma barra no unifilar, mas você pode encolher o tamanho da barra até se tornar um nó.

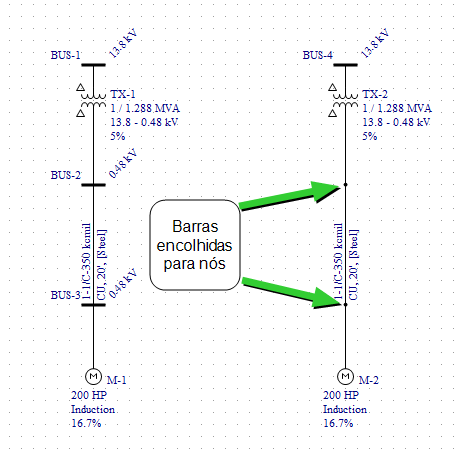

Figura 1: Encolhendo Barras para se tornarem Nós
