Motores, cargas, geradores, concessionárias, capacitores e shunts são colocados no unifilar clicando-se o botão correspondente da paleta e a seguir dando um clique com o botão esquerdo quando o símbolo estiver sobre a barra desejada. O símbolo adere à barra. Se não existe uma barra abaixo da linha de chamada do pointer, o equipamento é evidenciado na cor vermelha indicando que está desconectado. Você pode conectá-lo depois arrastando o símbolo como descrito em Equipamentos com Duas ou Três Conexões.
Se você tentar conectar um equipamento a uma barra onde a tensão não tenha sido especificada ainda, o program irá mostar a mensagemIntroduza a Tensão Base da Barra. O novo equipwmento será conectado após você especificar a Tensão da Barra e clicar em OK. Se você clicar em Cancelar, o equipamento não será conectado.

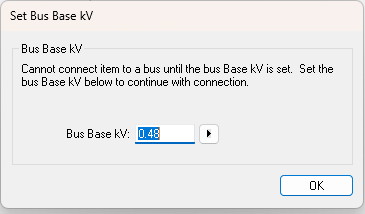

Figura 1: Mensagem para Introduzir a Tensão Base da Barra
