Um disjuntor alimentador fica entre uma barra e um equipamento. Quando você escolhe um disjuntor ou chave na paleta, o pointer do mouse muda seu símbolo para o símbolo do equipamento selecionado, como acontece para os outros tipos de equipamentos. Para inserir um disjuntor ou chave em um ramo (como por exemplo entre um transformador e sua barra), clique o mouse enquanto o pointer está no topo do ramo próximo à barra. Se você falhar, o disjuntor fica vermelho e você não conseguirá arrastá-lo para a linha. Ele se adere à barra como um disjuntor de interligação, assim, você deletá-lo e re-inserí-lo no ramo.
Figura 1: Adicionando um Disjuntor de Alimentador
Você pode mostrar os nomes dos disjuntores nos dados do unifilar. Clique em Ferramentas > Diálogo de Opções > Visibilidade de Texto.

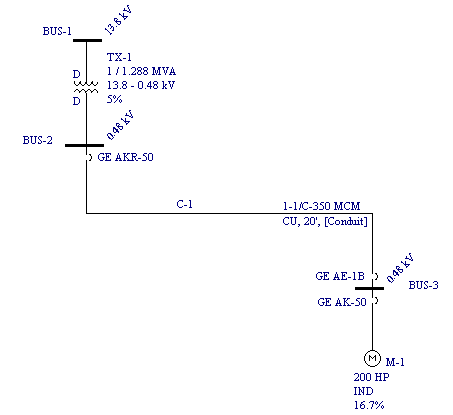

Figura 2: Dados de Disjuntor marcado na caixa de seleção na Visibilidade de Texto.
