Todas as coordenadas nos modelos de bloco de título estão na unidade especificada (polegadas ou milímetros) com a origem (0,0) sendo no topo superior esquerdo. A coordenada x aumenta da esquerda para a direita e a coordenada y aumenta do topo para a parte inferior.
- Para bloco de títulos de unifilares, não existem limites para o tamanho para o bloco de títulos que você pode criar. Ele pode ser maior do que a página física na qual você está imprimindo visto que você pode escalar para ficar menor na caixa de diálogo Imprimir.
- Para bloco de títulos de desenhos,o bloco de títulos pode ser tão grande quanto o tamanho fisico da página na qual você esta imprimindo.

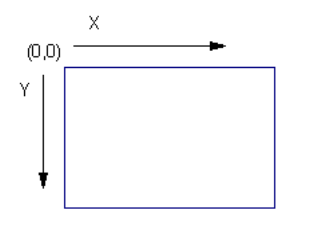

Figura 1: Coordenadas X e Y
Ao definir os atributos para os objetos, você define alguns atributos necessários tais como os atributos de posicionamento. Outros são opcionais e se não forem especificados, são usados os defaults.
Dicas Úteis para Usar Coordenadas
Os desenhos de bloco de título são alinhados automaticamente com o canto inferior direito da página dentro das margens. As coordenadas X e Y são relativas ao canto superior esquerdo do bloco de titulo, não a página propriamente dita.
As margens são configuradas para estarem 0.5 polegada, por default, mas podem ser alteradas na caixa de diálogo Propriedades do Desenho. Se você deseja que um bloco de título tenha o comprimento inferior da página, então você deve tomar a largura da pagina e subtrarir as margens direita e esquerda. Por exemplo, em uma página de 17 polegadas de largura com margem de 0.5 polegada de cada lado, o bloco de título deveria ter 16 polegadas de largura se você deseja que ele ocupe toda a distância.
Nota: Se você quer um bloco de título localizado em algum lugar do lado direito inferior, então você primeiro terá que desenhar um retângulo do tamanho do desenho (dimensões da página menos as margens). Este retângulo irá sobrepor as bordas da página, ou se você quisé-la invisível, configure a espessura da linha para zero. Após o tamanho do bloco de título ter sido establecido como sendo a página inteira, use as coordenadas para colocar os ítens onde você escolher.
