Seleção por nome de identificação do item (Encontrar-Selecionar)

Na guia Página inicial, clique em Encontrar-Selecionar para procurar um item com base no nome de identificação e tipo de item.

A caixa de diálogo Encontrar item é exibida.

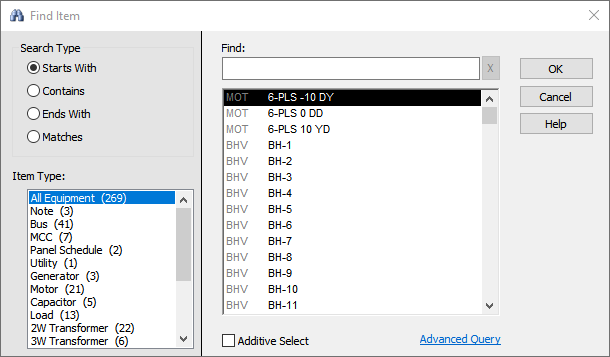

Figura 1: Caixa de diálogo Encontrar item

Inicialmente, a caixa de diálogo exibe todos os equipamentos e dispositivos de proteção. Você pode começar a digitar o nome do item a ser localizado na caixa Nome de identificação do item a encontrar para filtrar a lista. O tipo de item precede o nome dele para sua referência.

Tipo de pesquisa

Use Tipo de pesquisa para filtrar a lista de itens. As opções são:

  • Começa com: filtra a lista para exibir qualquer nome de ID que comece com os caracteres que você digitar. É a configuração padrão.

  • Contém: filtra a lista por qualquer Nome de ID que contenha os caracteres digitados, na sequência exata inserida.

  • Termina com: filtra a lista para exibir qualquer Nome de ID que termine com os caracteres que você digitar.

  • Corresponde a: filtra a lista para exibir qualquer Nome de ID que corresponda exatamente aos caracteres que você digitar.

Tipo de item

Também é possível selecionar um Tipo de item para filtrar a lista apenas com esses tipos de itens.

Neste exemplo, estamos selecionando uma barra com o nome de ident “BUS-4.”

  1. Em Tipo de Componente, selecione o tipo do equipamento—por exemplo, barra. Apenas o equipamento presente é exibido no unifilar.
  2. A lista contém os nomes de ID de todas as barras disponíveis no unifilar. Selecione o nome de Identidade desejado—neste exemplo, Bus-4. Se você clicar duas vezes no item, ele será selecionado e centralizado no unifilar, mas a caixa de diálogo permanecerá aberta para que você se mova facilmente para locais diferentes no unifilar ou você pode selecionar itens adicionais.
  3. Para selecionar outro item sem desmarcar os itens já selecionados, marque a caixa de seleção Seleção adicional. Isso permite selecionar e destacar mais de um item no unifilar.
  4. Clique em OK. O item selecionado é mostrado centralizado no unifilar. Se foi usada a Seleção adicional, o último item selecionado será mostrado centralizado no unifilar.
