Criando o Relatório de Comparação de Cenários

Para criar um relatório de comparação de cenários, você deve estar no módulo Edição da base de dados e já deve ter cenários armazenados no arquivo de trabalho do EasyPower. Veja Gerenciador de Cenários para informações sobre a criação de cenários.

Dica: Você pode escolher um equipamentono unifilar antes de abrir o relatório para limitar o relatório a um equipamento. Se você não faz uma seleção, todos os equipamentos são incluídos no relatório. Você também pode especificar um grupo de equipamentos quando você roda o relatório. Veja Selecionando Componentes e Grupos de Equipamentos para maiores informações.

Existem dois tipos de Relatórios de Comparação de Cenários: Arco Elétrico e Solicitação de Equipamentos.

Para criar o relatório:

  1. A partir da guia Página Inicial, clique em Ger Cenários > Criar Relatório de Cenários, e a seguir escolha o tipo de relatório que você deseja ver (Arco Eléctro ou Solicitação de Equipamentos).

    2. Figura 1: Criando o Relatório de Comparação de Cenários

  2. Selecione a visualização, grupo de equipamentos, e grupo de cenários para o relatório.

    3. As opções de Relatório de comparação de cenário de arco elétrico são exibidas.

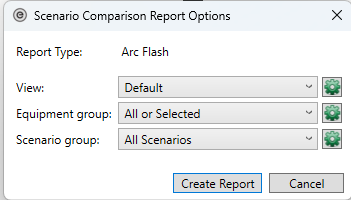

    Figura 2: Opções de Relatório de Comparação de Cenários para Arco elétrico

    As opções de Visualização são diferentes dependendo de qual versão de relatório você está rodando. Veja Gerenciar as visualizações de arco elétrico (Arco Eléctro) e Visualizando os Resultados do Melhor e do Pior Caso (Solicitação de Equipamento) para maiores informações sobre todas as opções.

  3. Clicar em Criar Relatório. O programa calcula os resultados de Arco Elétrico ou os resultados de solicitação de equipamentos para cada cenário que você selecionou, e a seguir o Relatório de Comparação de Cenários abre.

    4. Veja Relatorio de Comparação de Cenários para ver os exemplos e para maiores informações sobre os relatórios.
