Você pode mapear os circuitos, incluindo disjuntores, cabos e cargas de baixa tensão, e especificar se deseja usar os valores padrão, valores do Revit, inserir seus próprios valores ou usar um script Lua. O programa usa essa configuração quando determina que o elemento do Revit faz parte de uma barra.
Os mapeamentos de circuitos funcionam da mesma maneira descrita em Mapeamentos de família. Neste caso, você está descrevendo como deseja mapear os detalhes do circuito para disjuntores de baixa tensão, cabos e cargas no circuito.
Nota: Você pode mapear circuitos como cabos ou barramentos blindados. O padrão é cabo. Se você define uma configuração de mapeamento de barramento blindado, o programa o usa em vez de cabo. Isso é diferente de outras configurações de mapeamento em que a guia mais à esquerda é usada primeiro.

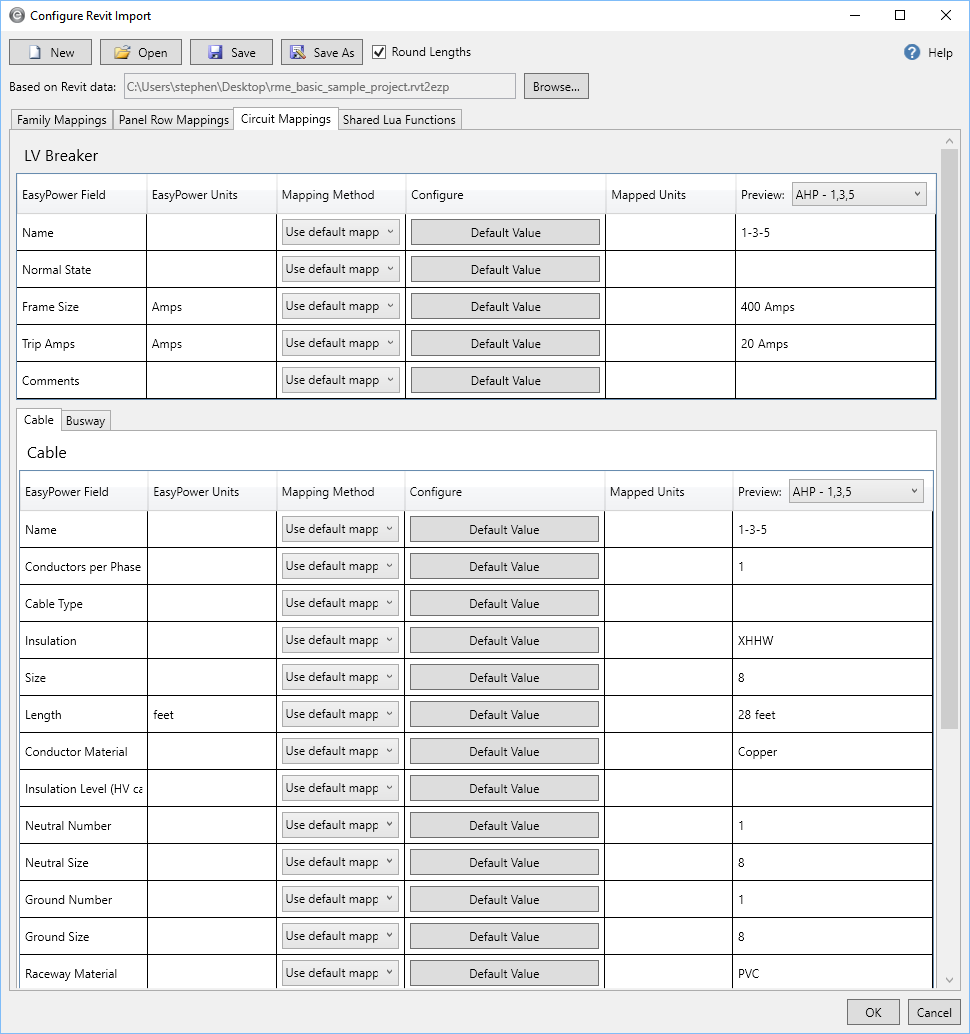

Figura 1: Guia Mapeamentos de circuito
