Disjuntor de BT - Guia Sobrecarga do motor

A guia Sobrecarga do motor da caixa de diálogo Dados do disjuntor de BT é exibida.

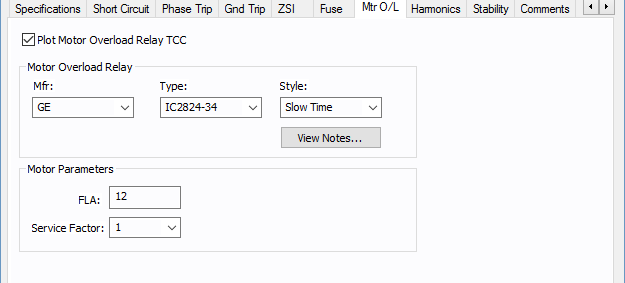

Figura 1: Caixa de diálogo Relé de sobrecarga do motor

Descrições das opções
Opção Descrição

Plotar Curva do Relé de Sobrecarga do Motor

Este campo pode ser marcado para plotar a TCC ou desmarcado para evitar a plotagem da TCC do relé de sobrecarga do motor que atua o disjuntor de baixa tensão.

Relé de Sobrecarga do Motor

Para especificar o relé de sobrecarga de motor associado com o disjuntor do motor protegido.

Fabric

 Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca.

Tipo

Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.

Estilo

Os estilos de relés de proteção de motor disponíveis para o tipo escolhido acima do referido fabricante.

Parâmetros do motor

Detemina o nível de pickup para o relé de sobrecarga do motor. Você pode especificar o valor.

FLA

A corrente nominal (plena carga) especificada para o motor, ou corrente nominal do relé.

Fator de Serviço

Fator de sobrecarga sobre a corrente nominal. Este fator não aumenta a potência, mas simplesmente aumenta o nível de pickup. Você pode entrar com qualquer valor entre 1.0 e 1.25.

Informações Adicionais
