CCM - Guia Entrada

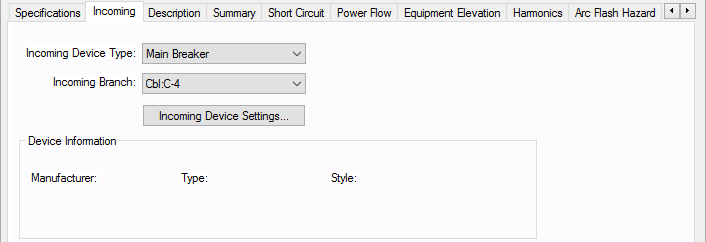

Figura 1: Guia Entrada

Descrições das opções
Opção Descrição

Tipo do Dispositivo de Entrada

Você pode escolher o tipo de dispositivo de proteção de entrada para o CCM. As escolhas disponíveis são:

  • Apenas Terminal de Entrada: Não existe nenhum dispositivo de proteção de entrada.
  • Disjuntor de Entrada: Um disjuntor de BT protege a barra do CCM. Escolha o disjuntor usando Configuração do Dispositivo de Entrada.
  • Fusível de Entrada: Um fusível protege a barra do CCM. Escolha o fusível usando Configuração do Dispositivo de Entrada.

Ramo de Entrada

Escolha o equipamento do ramo de entrada como cabos tranformadores ou barramentos blindados. Todos os ramos conectados ao CCM no unifilar são exibidos.

Configuração do Dispositivo de Entrada

Abre o diálogo de dados da do fusível ou disjuntor principal especificado no tipo de dispositivo de entrada. Veja Dados de Disjuntor de Baixa Tensão ou Dados de Chave-Fusível para maiores informações.

Para um CCM, o dispositivo de entrada deve ser trifásico.
