Transformador de dois enrolamentos - Guia de Especificações

A guia Especificações da caixa de diálogo Dados do transformador de dois enrolamentos é exibida.

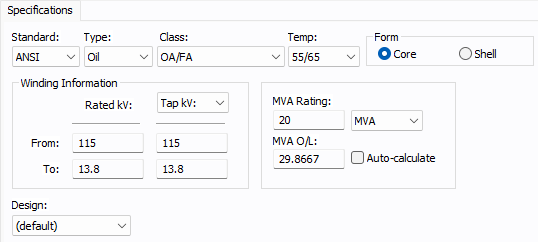

Figura 1: Guia de Especificações

Descrições das opções
Opção Descrição

Norma

Escolha ou ANSI ou IEC.

Tipo

Tipo do meio de resfriamento/isolaçao do transformador (óleo, líquido, gas, seco, silicone, ou vapor).

Classe

Tipo de resfriamento usado pelo transformador. Várias combinações de ar forçado, água e óleo forçado estão disponíveis. Este campo é usado para determinar a classe de ventilaçao forçada nominal do transformador.

Temp

Aumento de temperatura nominal do transformador em graus Celsius.

Form

 Quanto ao tipo de núcleo pode-se escolher entre núcleo envolvido ou núcleo envolvente. Se for selecionado Núcleo envolvido, o valor Z0% na guia Impedância é definido como 0,85 de Z%. Se for selecionado Núcleo envolvente, Z0% será igual a Z%.
Informação do Enrolamento

Tensão Nominal

Tensão nominal do enrolamento (kV). A tensão nominal (kV) pode ser diferente da tensão base (kV) ou do tape (kV). O EasyPower ajusta automaticamente o modelo para considerar diferentes tapes, relações de rotação e bases que você escolher.

Tape kV / Tape%

Tensão (kV) do tape do enrolamento. Você também pode especificar a tensão do tape (kV) em porcento do valor nominal. Se o valor real do tape (kV) não e conhecido, introduza a tensão nominal (kV). A comutação automática sob carga pode ser usada para determinar o ajuste final do tape, se necessário. O EasyPower ajusta automaticamente o modelo para considerar diferentes tapes, relações de rotação e bases que você escolher.

MVA ou kVA Nominal

Potência de ventilação normal do transformador. Usada para elecolher se a unidade sera dada em MVA ou em kVA.

MVA ou kVA VF

Potencia nominal de ventilação forçada. Na falta desses dados, marque a caixa de seleção Calcular automaticamente para estimar a potência nominal de ventilação forçada com base nos dados introduzidos em Tipo, Classe e Temp.

Projeto

Essa opção é usada pelo módulo Confiabilidade do sistema de potência ao mapear os dados do transformador. As opções são:

  • (padrão): indica que o transformador é um transformador de dois enrolamentos padrão.
  • Isolação: um transformador de isolação transfere energia elétrica de uma fonte de alimentação de CA para equipamentos ou dispositivos enquanto isola o dispositivo energizado da fonte de alimentação, geralmente por razões de segurança.
  • Auto: um autotransformador é um transformador elétrico com apenas um enrolamento.

Veja Confiabilidade para maiores informações.
