UPS - Guia de Especificações

A guia Especificações da caixa de diálogo Dados de UPS é exibida.

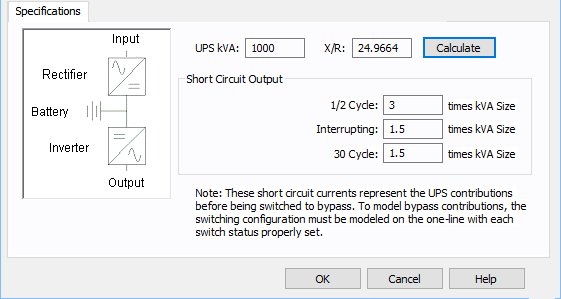

Figura 1: Guia de Especificações

A área de Curto-circuito (IEC) da guia Especificações da caixa de diálogo Dados de UPS é exibida.

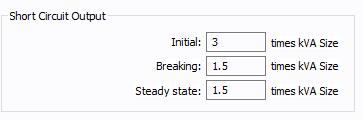

Figura 2: Configuração dos Resultados de Curto-Circuito da UPS para IEC

Descrições das opções
Opção Descrição

kVA da UPS

kVA nominal da UPS.

X/R

Relação X/R usada para os cálculos de curto-circuito na saída.
Resultados do Curto-Circuito

½ Ciclo / Initial
  • ANSI: Contribuição de curto-Circuito a 1/2 ciclo (momentâneo).
  • IEC: Contribuição de curto-circuito para a corrente inicial.

O valor é introduzido em múltiplos dos kVA nominais.

Exemplo: Uma UPS de 500kVA/0.48kV tem uma contribuição de corrente de curto-circuito momentânea de 3000A. A Corrente de Curto-Circuito Momentânea de ½ Ciclo em múltiplos dos kVA nominais é de 4.988 (~5.0). [ múltiplo = sqrt(3)*3kA*0.48kV/500kVA.]

Interrupção
  • ANSI: Contribuição de curto-circuito a 5 ciclos
  • IEC: Contribuição de curto-circuito para a corrente de interrupção

30 Ciclos / Permanente
  • ANSI: Contribuição de curto-circuito a 30 ciclos
  • IEC: Contribuição de curto-circuito para a corrente permanente.
