Opções de Risco de Arco Elétrico
Para configurar as opções de curto-circuito, a partir do módulo Curto-Circuito clique em Opções de Curto-Circuito.
Dica: Também é possível acessar as opções de dentro do foco Edição da base de dados clicando na seta pequena ao lado de Curto-circuito no menu Início e, em seguida, clicando em Opções de CC.
Na guia Risco de Arco Elétrico, escolha as opções para controlar os cálculos de risco de arco elétrico.

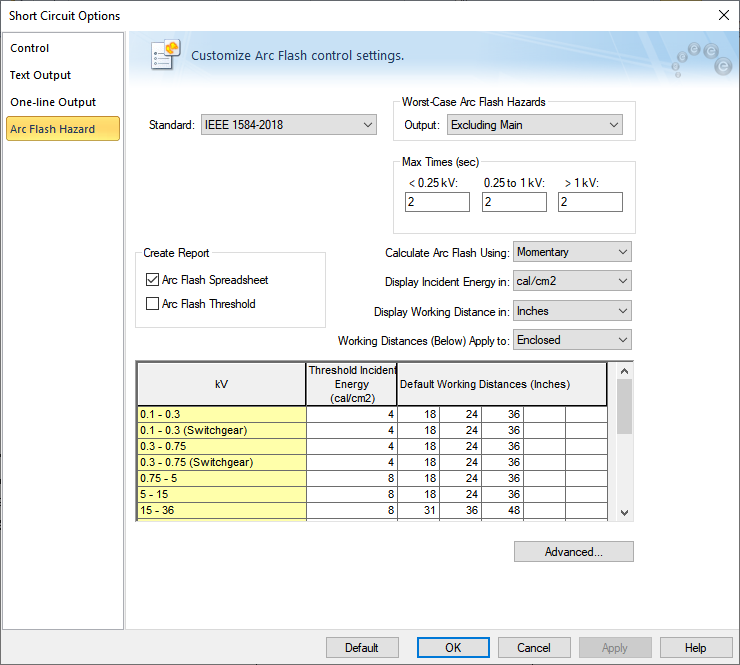

Figura 1: Opções de Curto-Circuito - Guia Risco de Arco Elétrico
Opção | Descrição |
---|---|
Norma |
Você pode escolher uma das seguintes normas como metodologia de cálculo.
Esse método se baseia no Guide For Performing Arc Flash Hazard Calculations da IEEE 1584-2018, uma revisão da publicação original de 2002. Os cálculos de risco de arco elétrico dependem da tensão do equipamento, corrente de falta franca, tempo de arco, distância do eletrodo, configuração do eletrodo e tamanho do invólucro. A seleção do método de cálculo para sistemas fora do intervalo de modelos IEEE está disponível nas Opções avançadas de arco elétrico. Veja Opções avançadas de arco elétrico para maiores informações. Esse método se baseia no Guide For Performing Arc Flash Hazard Calculations da IEEE 1584-2002, e inclui as alterações 1584a-2004 e 1584b-2011. Os cálculos de risco de arco elétrico dependem da tensão do equipamento, corrente de falta franca, tempo de arco, distância do eletrodo, tipo do equipamento e aterramento do sistema. A NFPA 70E-2018, Standard for Electrical Safety in the Workplace, menciona esse método de cálculo no Anexo D.4. O método de Ralph Lee é aplicado quando a tensão do sistema ultrapassa 15 kV. Nota: Ao usar o método IEEE 1584-2002, o cálculo da energia incidente para barras monofásicas usa o coeficiente K2 igual a 0 para fornecer resultados conservadores. A NFPA 70E, Anexo D, resume os métodos de cálculo disponíveis para calcular o limite do arco elétrico e a energia incidente. Essas são equações empíricas baseadas em testes de arco elétrico. A energia do arco depende das variáveis de corrente de falta franca, tempo de arco e tipo de invólucro. O Anexo menciona equações de um estudo publicado em 1998 por R. L. Doughty, T. E. Neal e H. L. Floyd, II. Consulte a norma ou o estudo original para obter detalhes sobre o método de cálculo. Nota: A partir do EasyPower 2025, as normas de cálculo de arco elétrico legadas V6.0 Melhorada e V7.0 Melhorada não são mais suportadas. Qualquer arquivo EasyPower mais antigo com qualquer uma dessas normas selecionada será definido para a norma IEEE 1584 mais recente. Os dois métodos legados foram criados para superar as deficiências na edição 2002 da IEEE 1584. Eles não são mais necessários com a edição 2018 da IEEE 1584. |
Pior Caso de Risco de Arc Flash |
|
O EasyPower obtém o tempo de arco do dispositivo de proteção a montante da barra com falha. O programa usa a ferramenta de coordenação Protection & Coordination™ para calcular o tempo de atuação para a corrente de falta estimada que passa através do dispositivo de proteção. Esse é o método mais preciso. Essa opção funciona apenas se você tiver o recurso Protection & Coordination™ incluído no seu software EasyPower. |
|
Resultados |
Escolha uma das opções para avaliar os resultados de risco de Arco Elétrico em qualquer barra das seguintes maneiras:
Nota: Os painéis tem tipicamente um disjuntor de entrada, os barramentos principais e os disjuntores de saída todos dentro do mesmo invólucro. Abrindo a tampa frontal iria expor o trabalhador a um arco do lado da linha do disjuntor de entrada. Para simular o risco de Arco Elétrico, escolha a opção de Excluir a Entrada, uma vez que o dispositivo que irá interromper as faltas teriam que estar num dispositivo a montante. Nota: Dispositivos alimentadores monofásicos não fornecem resultados de arco elétrico quando você usa o método Detalhado. |
Uso das correntes de arco do prior caso |
A IEEE 1584 recomenda o uso de dois cálculos: um com corrente de arco estimada e outro com corrente de arco reduzida. Isto se deve ao fato de que as correntes de arco podem ser randômicas e usualmente variam um pouco em relação ao valor estimado. Para dispositivos de proteção de sobrecorrente de tempo inverso, o tempo de arco pode ser maior para correntes menores do que para correntes maiores. O EasyPower permite considerar duas correntes de arco. O EasyPower calcula a energia incidente para ambos e relata automaticamente o pior cenário. Como valores padrão, a IEEE 1584-2002 recomenda 100% e 85% da corrente de arco. Você pode alterar essas relações digitando nos campos ou usando os botões para aumentar ou diminuir os valores. A IEEE 1584-2018 calcula automaticamente as porcentagens de corrente de arco média e mínima com base nos parâmetros do sistema. Não está disponível uma configuração do usuário para essas porcentagens. Quando a corrente de arco estimada produz energia incidente maior de arco elétrico, os resultados de texto são mostrados em preto no Relatório de arco elétrico. Quando a corrente de arco reduzida produz maior energia incidente, o texto é mostrado na cor rosa. |
Tempos Máx (seg) |
O Tempo Máx é o máximo tempo que o programa usa para calcular a energia incidente. Se o tempo de atuação calculado para a seletividade é menor do que o tempo maximo especificado, então o tempo de atuação do dispositivo é usado. Se o tempo de atuação excede o limite de tempo máximo especificado, então o valor do Tempo Máx é usado. O valor máximo default é de 1000 segundos. |
Utilização da Corrente de Arco elétrico |
Especifica o valor da corrente de falta usada durante os calculos de Arco Elétrico. Escolha entre as correntes de falta Momentânea, Interrupção, e 30 ciclos ou o método integrado. Veja O Método Integrado para informações mais detalhadas sobre este método. |
Mostrar a Distância de Trabalho em |
Você pode escolher a unidade para a distância de trabalho por uma das seguintes. Isso também afeta o limite do arco elétrico.
|
As Distâncias de Trabalho (Abaixo) Aplicam-se a |
Você pode especificar distâncias de trabalho separadas para ar aberto e para espaços fechados. Selecione a escolha apropriada para visualizar ou editar os valores na planilha. Tipicamente para média tensão, chaves e fuses em ar aberto podem ser operados para distâncias maiores. Na tabela Fechado, há distâncias de trabalho separadas para o centro de distribuição. Isso permite especificar para o centro de distribuição uma distância de trabalho diferente daquela dos outros tipos de equipamento. |
Exibir energia incidente em |
Você pode especificar se deseja que a energia incidente seja exibida em calorias ou joules por centímetro quadrado. |
Criar Relatório | |
Limite de Arco Elétrico |
Marque esta caixa para obeter um relatório das barras que excedem o limite de energia incidente de arco elétrico especificada nas opções. Você pode especificar qualquer energia incidente como sendo o limite para vários níveis de tensãi digitando os valores na planilha em Opções de Risco de Arco Elétrico. Todos os equipamentos que excedem os limites de risco serão mostrados em vermelho no unifilar. |
Limite de Energia Incidente |
Para todos os níveis de tensão você pode especificar a energia incidente limite. Equipamentos com energia incidente que excedam os valores limites serão evidenciados em vermelho na tela de visualização do unifilare eles serão reportados no Relatorio Limites de Arco Elétrico. Isto sinaliza uma notificaçao instantânea de uma condição de perigo. Todos os equipamentos com energia incidente que exceda os valores limites são mostrados em vermelho no unifilar. |
Distâncias de Trabalho Default |
Para cada nível de tensão, você pode especificar até cinco distâncias de trabalho para a qual a energia incidente será calculada e apresentada no Relatório de Arco Elétrico. Na visualização dos resultados no unifilar, serão mostrados somente para a menores distância de trabalho, que é a que apresenta a maior energia incidente. |
Default |
Na caixa de diálogo Padrões das opções de curto-circuito, é possível especificar quais configurações de opções padrão de curto-circuito você deseja usar. Isso afeta as configurações em toda a caixa de diálogo e não se limita apenas à guia selecionada no momento. Essas configurações padrão são usadas para todos os novos unifilares. As opções são:
As configurações padrão especificadas aqui afetam apenas as configurações ANSI. |
Avançado |
