Modelos de Sistemas de Excitação

Sistema de Excitação Simples
IEEE Tipo 1
IEEE Tipo 2
Brushless Tipo AC1A
Brushless Tipo AC6A
Brushless Tipo AC8B

Sistema de Excitação Simples

Um diagrama de blocos do modelo de excitador simples é exibido.

Figura 1: Diagrama de Blocos do Sistema de Excitação Simples

Parâmetros
Parâmetro	Unidade	Descrição
TA	Segundos	Constante de Tempo Adiantada do AVR
TB	Segundos	Constante de Tempo Atrasada do AVR
TE	Segundos	Constante de Tempo da Excitatriz
K	pu	Ganho da Excitatriz
EMin	pu	Limite Mín da Excitatriz
EMax	pu	Limite Máx da Excitatriz

IEEE Tipo 1

Um diagrama de blocos do modelo IEEE Tipo 1 é exibido.

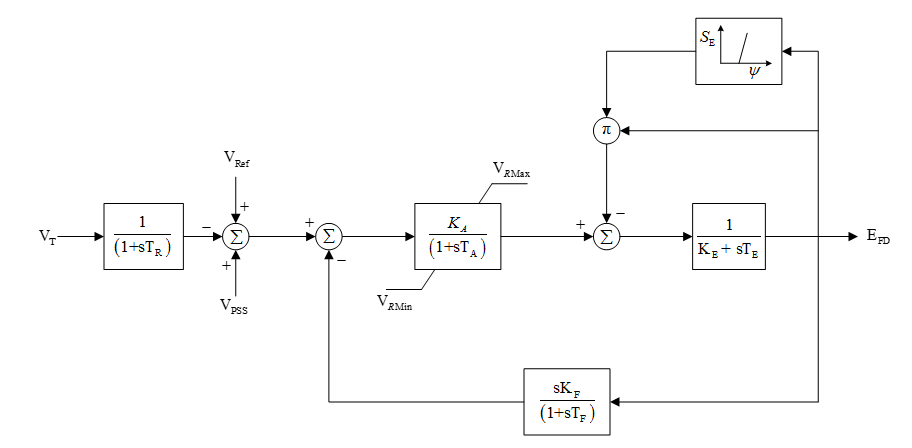

Figura 2: Diagrama de Blocos do Modelo IEEE Tipo 1

Parâmetros
Parâmetro	Unidade	Descrição
T_R	Segundos	Constante de tempo do transdutor
T_A	Segundos	Constante de tempo do AVR
T_E	Segundos	Constante de tempo da excitatriz
T_F	Segundos	Constante de tempo de retroalimentação da tensão de campo
K_A	pu	Ganho do AVR
K_E	pu	K_Eda Excitatriz
K_F	pu	Ganho de retroalimentação da tensão de campo
V_{R Max}	pu	Limite máx do AVR
V_{R Min}	pu	Limite min do AVR
E₁	pu	Ponto 1 da tensão de saturação
E₂	pu	Ponto 2 da tensão de saturação
S( E₁ )	pu	Saturação em E₁
S( E₂ )	pu	Saturação em E₂

IEEE Tipo 2

Um diagrama de blocos do modelo IEEE Tipo 2 é exibido.

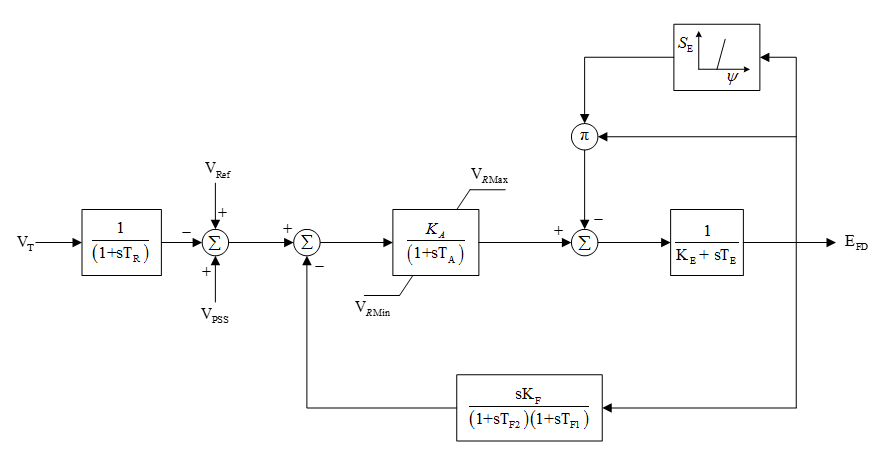

Figura 3: Diagrama de Blocos do Modelo IEEE Tipo 2

Parâmetros
Parâmetro	Unidade	Descrição
T_R	Segundos	Constante de tempo do transdutor
T_A	Segundos	Constante de tempo do AVR
T_E	Segundos	Constante de tempo da excitatriz
T_F1	Segundos	Constante de tempo 1 de retroalimentação da tensão de campo
T_F2	Segundos	Constante de tempo 2 de retroalimentação da tensão de campo
K_A	pu	Ganho do AVR
K_E	pu	K_Eda Excitatriz
K_F	pu	Ganho de retroalimentação da tensão de campo
V_{R Max}	pu	Limite máx do AVR
V_{R Min}	pu	Limite min do AVR
E₁	pu	Ponto 1 da tensão de saturação
E₂	pu	Ponto 2 da tensão de saturação
S( E₁ )	pu	Saturação em E₁
S( E₂ )	pu	Saturação em E₂

Brushless Tipo AC1A

Um diagrama de blocos do modelo IEEE Tipo AC1A é exibido.

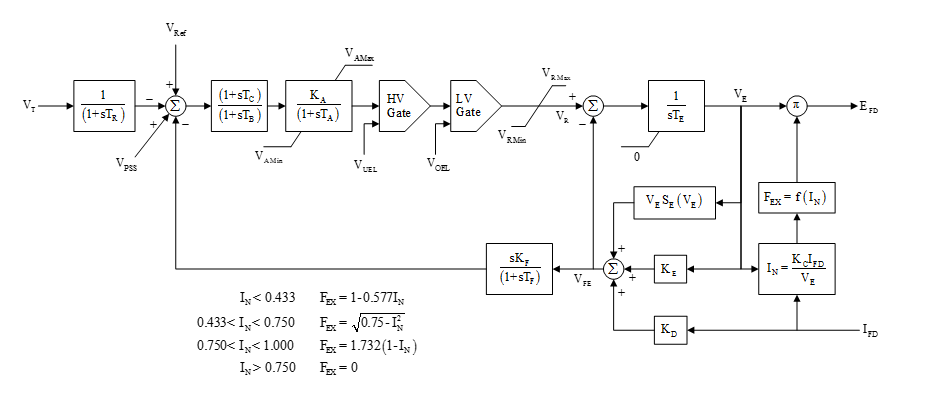

Figura 4: Diagrama de blocos do Modelo IEEE Tipo AC1A

Parâmetros
Parâmetro	Unidade	Descrição
T_R	Segundos	Constante de tempo do sensor
T_A	Segundos	Constante de tempo do AVR Principal
T_B	Segundos	Constante de tempo atrasada do segundo bloco do AVR
T_C	Segundos	Constante de tempo adiantada do segundo bloco do AVR
T_E	Segundos	Constante de tempo da excitatriz
T_F	Segundos	Constante de tempo atrasada do feeback
K_A	pu	Ganho do primeiro bloco principal do AVR
K_C	pu	Feeback da corrente de campo - K_C da Excitatriz
K_D	pu	Feeback da corrente de campo - K_D da Excitatriz
K_E	pu	K_Eda Excitatriz
K_F	pu	Ganho do feeback
V_AMax	pu	Controle máx do AVR
V_AMin	pu	Controle mín do AVR
V_RMax	pu	Regulador máx - Amplificador
V_RMin	pu	Regulador mín - Amplificador
E₁	pu	Ponto 1 da tensão de saturação
E₂	pu	Ponto 2 da tensão de saturação
S(E₁)	pu	Saturação em E₁
S(E₂)	pu	Saturação em E₂
V_UEL	pu	Limite de Excitação Abaixo do Fixado
V_OEL	pu	Limite de Excitação Acima do Fixado

Brushless Tipo AC6A

Um diagrama de blocos do modelo IEEE Tipo AC6A é exibido.

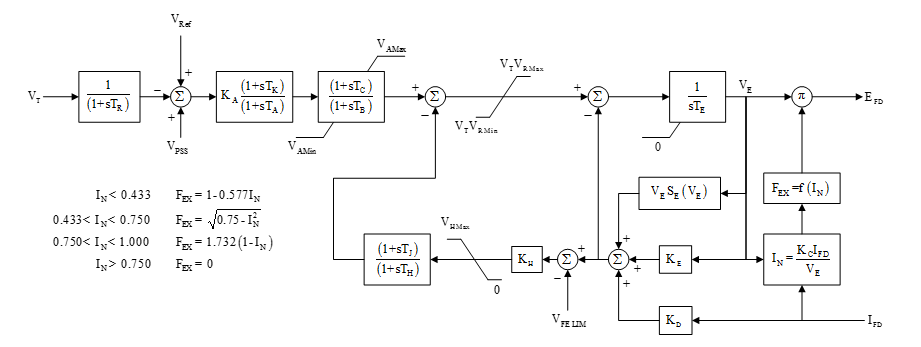

Figura 5: Diagrama de Bloco do Modelo IEEE Tipo AC6A

Parâmetros
Parâmetro	Unidade	Descrição
T_R	Segundos	Constante de tempo do sensor
T_K	Segundos	Constante de tempo adiantada do primeiro bloco
T_A	Segundos	Constante de tempo atrasada do primeiro bloco
T_B	Segundos	Constante de tempo atrasada do segundo bloco
T_C	Segundos	Constante de tempo adiantada do segundo bloco
T_E	Segundos	Constante de tempo da excitatriz
T_J	Segundos	Constante de tempo adiantada da retroalimentação
T_H	Segundos	Constante de tempo atrasada do feeback
K_A	pu	Ganho do Primeiro Bloco
K_C	pu	Feeback da corrente de campo - K_C da Excitatriz
K_D	pu	Feeback da corrente de campo - K_D da Excitatriz
K_E	pu	K_Eda Excitatriz
K_H	pu	Ganho do feeback
V_FELim	pu	Valor limite de V_FE
V_HMax	pu	Máx Feeback
V_AMax	pu	Controle máx do AVR
V_AMin	pu	Controle mín do AVR
V_RMax	pu	Regulador máx - Amplificador
V_RMin	pu	Regulador mín - Amplificador
E₁	pu	Ponto 1 da tensão de saturação
E₂	pu	Ponto 2 da tensão de saturação
S(E₁)	pu	Saturação em E₁
S(E₂)	pu	Saturação em E₂

Brushless Tipo AC8B

Um diagrama de blocos do modelo IEEE Tipo AC8B é exibido.

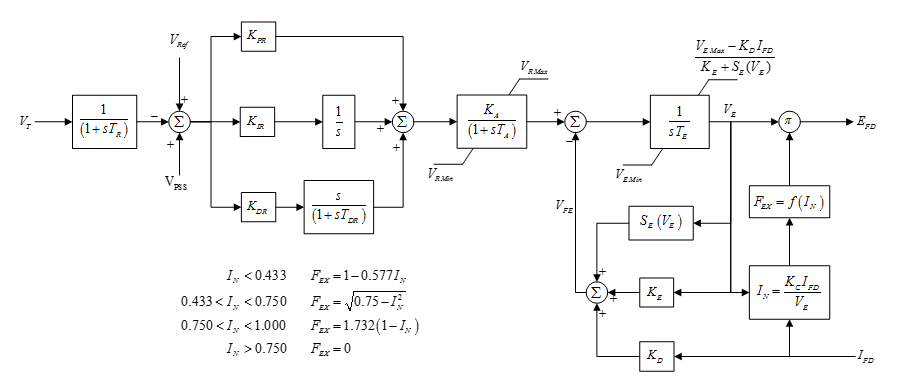

Figura 6: Diagrama de Bloco do Modelo IEEE Tipo AC8B

Parâmetros
Parâmetro	Unidade	Descrição
T_R	Segundos	Constante de tempo do transdutor
T_A	Segundos	Constante de tempo do AVR Principal
T_E	Segundos	Constante de tempo da excitatriz
T_DR	Segundos	Constante de tempo diferencial para controle PID
K_PR	pu	Ganho proporcional para controle PID
K_IR	pu	Ganho integral para controle PID
K_DR	pu	Ganho Diferencial para controle PID
K_A	pu	Constante de tempo do AVR Principal
K_C	pu	Feeback da corrente de campo - K_C da Excitatriz
K_D	pu	Feeback da corrente de campo - K_D da Excitatriz
K_E	pu	K_Eda Excitatriz
V_{R Max}	pu	Regulador máx - Amplificador
V_{R Min}	pu	Regulador mín - Amplificador
V_{E Max}	pu	Excitatriz máx
V_{E Min}	pu	Excitatriz mín
E₁	pu	Ponto 1 da tensão de saturação
E₂	pu	Ponto 2 da tensão de saturação
S(E₁)	pu	Saturação em E₁
S(E₂)	pu	Saturação em E₂
