Tutorial – Revit® Integrator (apenas EasyPower) para Revit 2024

Nota: Este tutorial é para o Revit 2024. Se você estiver usando uma versão anterior do Revit, consulte Tutorial – Revit® Integrator (apenas EasyPower) para versões do Revit anteriores a 2024.

Este tutorial descreve como você pode usar o Revit Integrator se não tem o Revit instalado, mas deseja importar um arquivo do Revit exportado para o EasyPower. Por exemplo, você pode usar isso se um desenhista elétrico do Revit tiver fornecido um arquivo de exportação do Revit no qual você precisa executar algumas tarefas de projeto ou análise. Você pode então exportar as alterações para um arquivo que um desenhista elétrico do Revit pode importar de volta para o Revit.

Importar arquivo do Revit

Depois que um desenhista elétrico do Revit cria um arquivo de exportação a partir do projeto do Revit, você pode importar esse arquivo para o EasyPower a fim de criar automaticamente um modelo de unifilar. Para importar o arquivo do Revit, faça o seguinte:

  1. No EasyPower, selecione Arquivo > Importar > Importar do Revit® Integrator.

    2. O número 1 está ao lado da guia Arquivo. O número 2 está ao lado do comando Importar. O número 3 está ao lado do comando Importar do Revit Integrator.

  2. Na guia Arquivo de entrada, clique em Procurar para selecionar o arquivo de importação.

    3. A caixa de diálogo Importar modelo do Revit é exibida. A guia Arquivo de entrada é selecionada. O botão Procurar é destacado.

  3. Vá para C:\Users\{username}\Documents\EasyPower 25.0\Onelines\Samples\Revit e selecione o arquivo Snowdon Towers Sample Electrical-Rev1.rvt2ezp, então clique em Abrir. Esse é um arquivo de amostra que representa um arquivo que você pode receber de um desenhista elétrico do Revit.

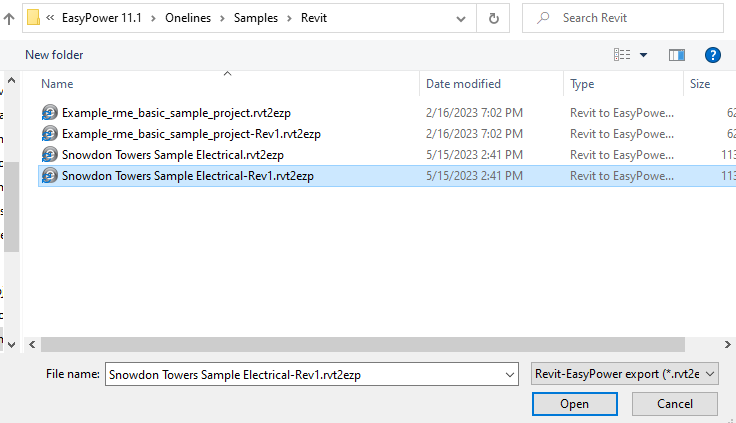

    4. O arquivo de exemplo do Revit é selecionado na caixa de diálogo Abrir.

  4. Clique em Mapeamento. Para esse exemplo, usaremos os Mapeamentos padrão do Revit, mas observe que você também pode criar mapeamentos customizados do Revit e novos arquivos de configuração aqui. Isso oferece controle adicional sobre como os dados são importados e permite criar arquivos de configuração que podem ser reutilizados em importações futuras.

    5. A caixa de diálogo Importar modelo do Revit é exibida. A guia Mapeamento é selecionada. A opção Mapeamentos padrão do Revit é selecionada.

  5. Clique em Unifilar de destino. Para esse exemplo, selecionaremos Criar novo unifilar, mas observe que você também pode mesclar os dados de importação com um unifilar atual.

    6. A caixa de diálogo Importar modelo do Revit é exibida. A guia Unifilar de destino é selecionada. A opção Criar novo unifilar é selecionada.

  6. Se você clicar em Resumo, o programa exibirá suas configurações de importação, mas você também pode clicar em Importar nesse ponto.

    7. A caixa de diálogo Importar modelo do Revit é exibida. A guia Resumo é exibida.

  7. O EasyPower exibe unifilar que criou a partir do projeto do Revit. O programa também cria um relatório que descreve todos os problemas descobertos. Para exibir o relatório, clique em Janela > Importar relatório de resultados.

    8. O unifilar criado como da importação é exibido.

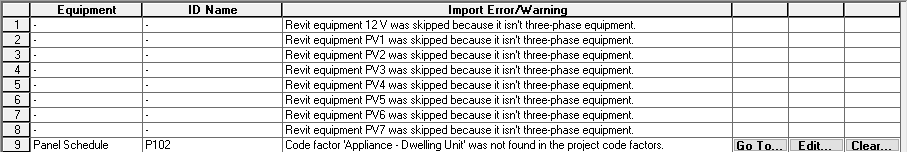

    O Relatório de erro de importação é exibido.

Exibir os dados importados do Revit

Para cada item no unifilar, você pode exibir os dados que foram importados selecionando o painel Dados coletados na caixa de diálogo de dados do equipamento e, em seguida, clicando na guia Dados coletados.

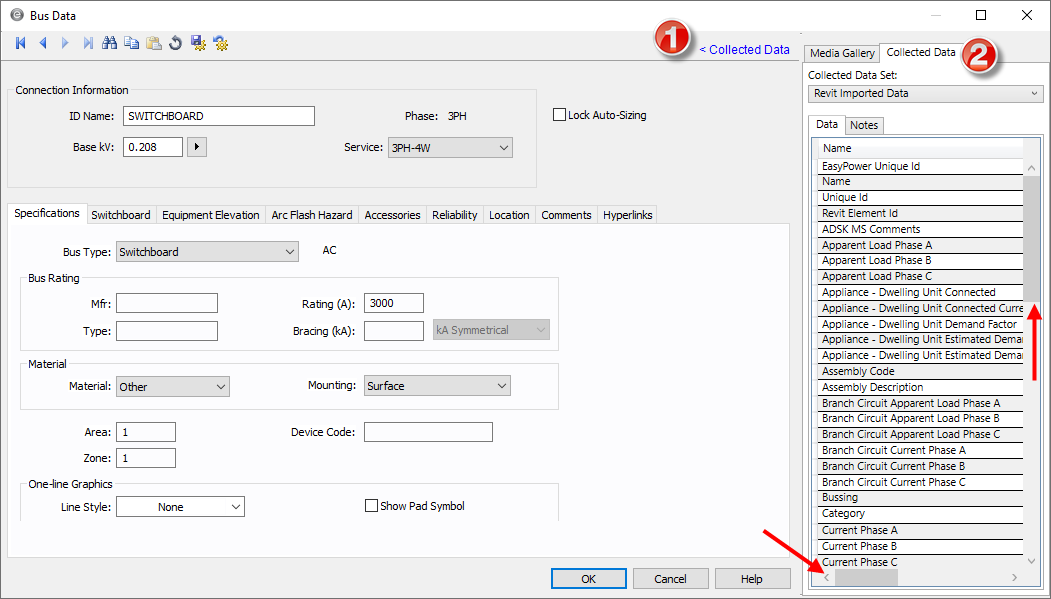

A guia Coletado na caixa de diálogo de Dados da barra é exibida.

Realizar projeto e análise no EasyPower

Nesse ponto, você pode realizar alterações de projeto e análises no unifilar. Isso inclui a execução de projeto automatizado, análise de curto-circuito e arco elétrico e o cálculo da queda de tensão no fluxo de potência. Para obter informações sobre esses recursos, consulte os tutoriais adicionais. Observe que talvez você precise adicionar outros componentes (como uma fonte de alimentação da concessionária) e inserir dados adicionais (como impedâncias de transformador) para conseguir realizar a análise.

Exportar para Revit

Depois de fazer alterações no seu unifilar do EasyPower, você pode exportar as alterações para um arquivo que alguém pode importar para o Revit. Para criar o arquivo de exportação no EasyPower:

  1. No módulo Edição da base de dados, clique em Arquivo > Exportar > Exportar para Revit® Integrator.
  2. Na caixa de diálogo Configurar exportação do Revit, selecione os itens que deseja exportar. Então, clique em OK.

    3. Nota: Queda de tensão do fluxo de potência está disponível apenas se você executar uma análise de fluxo de potência e cálculos de queda de tensão.

    A caixa de diálogo Configurar exportação do Revit é exibida, com opções para Resultados da análise, Queda de tensão e Dimensionamento de equipamentos.

  3. O programa pede um nome de arquivo e localização. Você pode usar o nome que quiser, mas o arquivo deve ter a extensão .ezp2rvt. Anote a localização do arquivo e clique em Salvar.

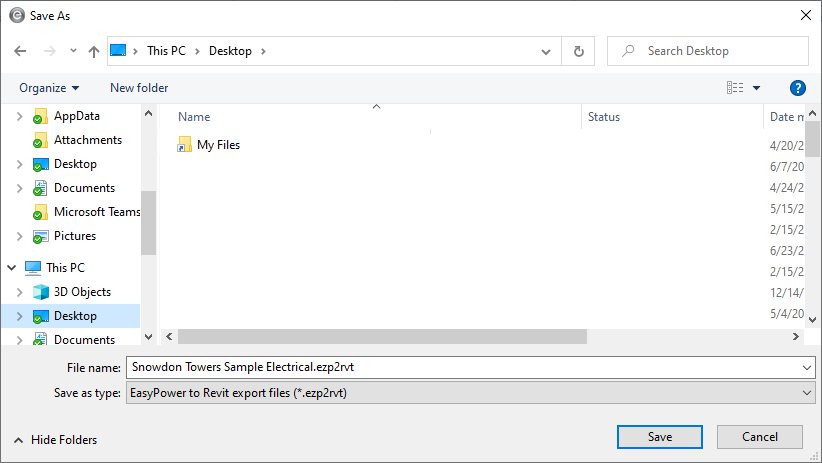

    4. O arquivo personalizado com uma extensão ezp2rvt é exibido na caixa de diálogo Salvar como.

Agora você pode enviar o arquivo de exportação para um desenhista elétrico do Revit, que pode importá-lo para o Revit.

Conclusão

Essa foi uma breve visão geral do Revit Integrator do EasyPower. Os tópicos da Ajuda do EasyPower tratam desse e de outros recursos de forma mais aprofundada. Para abrir a Ajuda, clique em Ajuda no canto superior direito da janela do EasyPower ou pressione F1.
