Tutorial - Cálculo de Curto-Circuito (IEC)

Neste tutorial, você verá como usar vários recursos de cálculo de curto-circuito do EasyPower por meio de cálculos IEC-60909.

Opção IEC

Para rodar a análise de curto-circuito IEC, você deve selecionar a opção IEC.

1. A partir do menu Arquivo, clique em Abrir Arquivo.

Dica: Se você está visualizando a Página de Abertura, você pode clicar em Abrir Unifilar.

2. Abra o arquivo Simple.dez no seu diretório Exemplos.
3. Clique em Ferramentas, clique em Opções, e então clique na guia Sistema. Selecione o seguinte:
   • Frequência: 50 ou 60 Hertz.
   • Método de Cálculo de Curto-Circuito: Ajuste para IEC.
   • Unidade: Você pode mudá-la para Métrica (opcional).
4. Na guia Simbolos do Unifilar, verifique que os Símbolos Base estejam configurados para IEC.
5. Clique em OK para salvar as suas mudanças.
6. Clique na guia Página Inicial em a seguir em Curto-Circuito.

Calculando Correntes de Falta

Dê dois cliques em BUS-3. A cor da barra muda para azul claro e apresenta na tela as correntes de falta em quilo-ampères simétricos. Como mostrado na figura abaixo, o motor contribui com 1.138 kA para a falta e o cabo com 4.734 kA. A corrente total de falta na barra é de 5.872 kA e é mostrada com uma inclinação de quarenta e cinco graus.

Existem diversas maneiras diferentes de se aplicar falta em uma barra quando se está no módulo de Curto-Circuito:

• Duplo clique sobre a barra.
• Selecione uma barra ou várias barras (de modo que elas fiquem verde) e clique em Barra(s) em Falta.

Nota: Para selecionar uma única barra clique sobre ela. Para selecionar várias barras, clique sobre cada barra mantendo a tecla SHIFT pressionada.

• Clique em Falta na(s) barra(s) sem selecionar qualquer barra. Isso simula uma falta em todas as barras do seu sistema.

Mudando o Intervalo de Tempo da Norma IEC

As correntes a seguir serão calculadas no EasyPower:

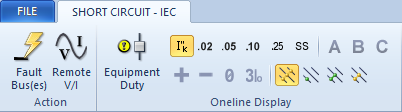

• Corente inicial: essa é a primeira corrente do ciclo. Para exibir os resultados para esta corrente clique em Inicial na guia Curto-Circuito IEC.
• Correntes de interrupção para 0,02 segundo, 0,05 segundo, 0,1 segundo e 0,25 segundo: para exibir esses valores, selecione os botões correspondentes na guia Curto-circuito – IEC.
• Estado sólido: para exibir estes valores, clique em Estado sólido. Estado sólido exibe o fluxo de corrente após 0,5 segundo. Para falhas trifásicas, as correntes de estado sólido são baseadas nas equações da rede em malha na IEC 60909-0 (84) e (85), nas quais as contribuições do motor não são incluídas nos cálculos. Para falhas desequilibradas, as contribuições de motor são incluídas se Fator C for definido como Max. nas Opções de curto-circuito. Caso contrário, as contribuições do motor não são incluídas.

Você pode visualizar até 3 tipos de valores de corrente de falta por intervalo de tempo. Você também pode ver as correntes de falta de várias formas, tais como os valores de corrente de fase (A, B, C) ou os valores na forma de componentes simétricas (sequência positiva, sequência negativa ou três vezes a sequência zero). Na figura abaixo, observe que a contribuição da corrente do motor diminui com os intervalos de tempo iniciais de 0,05 e 0,25 selecionados.

Faltas assimétricas

As correntes calculadas até aqui foram as correntes de falta trifásicas. O EasyPower também calcula as faltas assimétricas. Por convenção, os cálculos de faltas à terra assumem a fase A sob falta. Para faltas dupla-fase terra e fase-fase, a convenção é aplicar a falta entre as fases B e C.

Faltas Fase-Terra

1. Clique em Fase-Terra. O ponto verde representa falta à terra. Quando este botão é escolhido, todas as faltas subsequentes serão faltas fase-terra.

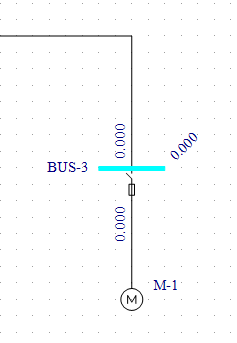

2. Clique apenas em Inicial. As correntes irão aparecer zero (veja figura abaixo). Isto se deve ao fato de que o transformador (de conexão triângulo-triângulo) e o motor não estão aterrados. Por padrão, o EasyPower exibe correntes de fase A.

Faltas Dupla-Fase Terra

1. Clique em Dupla-fase Terra. O ponto verde representa falta à terra.
2. As correntes de falta dupla-fase terra da fase B e da fase C são apresentadas (veja figura abaixo).




Faltas Fase-Fase

1. Clique em Fase-Fase. Os pontos amarelos representam faltas nas fases. As faltas agora são faltas fase-fase.
2. O programa apresenta as correntes de falta fase-fase na fase B e da fase C (veja figura abaixo).




   Figura 1: Falta Fase-Fase

Relatórios no Formato Texto

1. Selecione Relatórios de CC.
2. Clique na guia Resultados no Formato Texto, marque a caixa de seleção Criar Relatório de Curto-Circuito 909, e a seguir clique em OK.
3. Clique em Trifásico. Isto retorna você aos cálculos de falta trifásica.

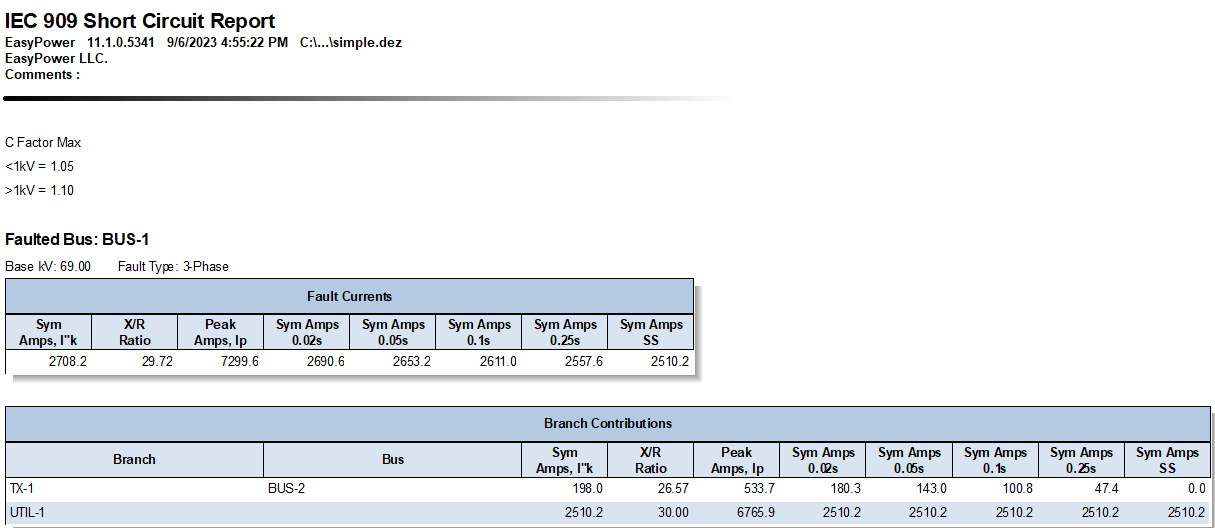

4. Clique em Barra(s) em Falta. Uma janela com o relatório em texto é criado. Você pode visualizar este relatório ou selecionando Relatório de Curto-Circuito  IEC 909 a partir do botão Janela ou dando duplo-clique sobre o ícone criado no canto inferior esquerdo. O seu relatório de texto terá aparência similar àquela mostrada na figura abaixo.




5. Você pode retornar ao unifilar selecionando Simple.dez a partir do botão Janela.

Outras Opções

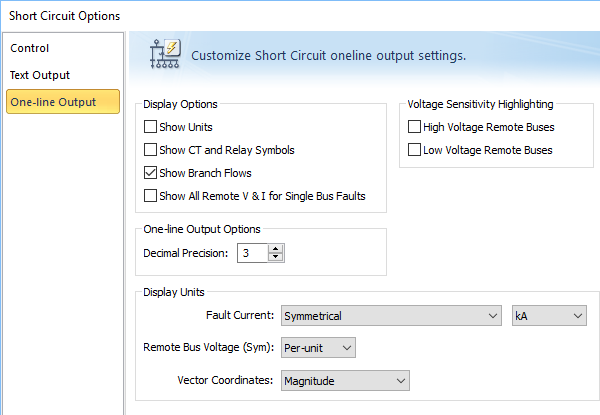

Na guia Curto-Circuito IEC, clique em Opções de C.C., e a seguir na guia Resultados no Unifilar.

Nesta caixa de diálogo (mostrada abaixo) você pode especificar Correntes de falta Assimétrica ou Simétrica e Pico para ser mostrada no unifilar. Você também pode mostrar as correntes de falta nas unidades em Por Unidade ou MVA, e mostrar as unidades na tela.

Conclusão

Essa foi uma breve visão geral do programa de cálculo de curto-circuito do EasyPower. Os tópicos da Ajuda do EasyPower tratam desse e de outros recursos de forma mais aprofundada. Para abrir a Ajuda, clique em Ajuda no canto superior direito da janela do EasyPower ou pressione F1.
