Tutorial - SmartDesign™

Neste tutorial, mostramos como dimensionar componentes usando o módulo SmartDesign do EasyPower. SmartDesign é uma ferramenta para automatizar o dimensionamento de Centros de Distribuição de Cargas, Painéis, Quadros, CCM´s, condutores, disjuntores, fusíveis e outros equipamentos elétricos em conformidade com o NEC.

Antes de utilizar o SmartDesign, você precisa modelar completamente todo o sistema incluindo os motores e as cargas. Um unifilar exemplo foi criado para este tutorial. Abra o arquivo SmartDesign-1.dez :

  1. A partir do menu Arquivo, clique em Abrir Arquivo.

    2. Dica: Se você está visualizando a Página de Abertura, você pode clicar em Abrir Unifilar.

  2. Abra o arquivo SmartDesign-1.dez no seu diretório Exemplos.

Projeto Automatizado a partir do Unifilar

  1. Selecione o transformador TX-1 e a seguir a guia Página Inicial, clique em Automatizar Projeto.

    O transformador é exibido como selecionado no foco Projeto automático.

  2. Um Relatório de autodimensionamento é criado mostrando o novo dimensionamento do transformador e os dados de cargas utilizados no cálculo. Para visualizar o relatório, clique em Janela, e escolha Relatório de autodimensionamento para [drive]:\...\SmartDesign-1.dez.

    O Relatório de autodimensionamento é exibido.

  3. Feche o relatório, e então escolha todos os componentes a jusante do transformador e clique em Automatizar Projeto.

    Nota: Para selecionar vários equipamentos simultaneamente no unifilar, mantenha a tecla SHIFT pressionada enquanto seleciona cada equipamento ou clique e mantenha o botão esquerdo do mouse pressionado e arraste uma caixa ao redor dos equipamentos que deseja selecionar.

  4. Um novo Relatório de autodimensionamento é gerado, mostrando-se o novo dimensionamento dos equipamentos selecionados bem como os dados de carga utilizados no dimensionamento de cada equipamento. Escolha relatório a partir do botão Janela para visualizá-lo.

Opções do Projeto Automatizado

Para visualizar as opções do Auto Design, clique na seta abaixo de Auto Design e escolha Opções do Auto Design.

A guia Projeto automático da caixa de diálogo Opções do sistema é exibida.

Na guia Projeto automático da caixa de diálogo Opções, você pode especificar as configurações de projeto automático para dimensionamento de equipamentos. Essas mudanças tem efeito em todos os dimensionamentos subsequentes após o fechamento esta caixa de diálogo.

Projeto Automatizado de CCMs e Quadros

Existem cinco opções diferentes para dimensionamento de CCMs e Painéis. As opções são selecionadas em Opções do Auto Design na caixa Dimensionamento de CCMs e Painéis no Unifilar, e incluem:

  • Dimensionar Tudo
  • Dimensionar Barra, Alimentadores de Entrada e Saídas
  • Dimensionar a  Barra e Apenas a Entrada
  • Dimensionar Apenas a Barra
  • Dimensionar Apenas a Entrada

Existem também três maneiras de dimensionar o CCM ou painéis no unifilar.

  • Método da Faixa de Opções: Escolha o CCM ou painel a ser dimensionado e a seguir na guia Pagina Inicial, clique em Automatizar Projeto. Este método usa a opção de dimensionamento escolhida em Opções do Auto Design sob Dimensionamento de CCMs e Painéis em Unifilares.
  • Método do Botão Direito: Ao dimensionar um CCM ou painel individual, as mesmas opções de dimensionamento listadas acima também são disponíveis. Clique o botão direito do mouse sobre o CCM ou painel, escolha Automatizar Projeto, e a seguir escolha a opção de dimensionamento que você deseja. Este método de dimensionamento prevalece sobre a opção de dimensionamento selecionada em Opções do Auto Design.

    O menu de contexto de Projeto automático é exibido.

  • Método da Planilha: O terceiro método dimensiona o CCM ou painel usando uma planilha dentro da caixa de diálogo do equipamento.
    1. Dê duplo-clique sobre o MCC-2_A e selecione a guia Descrição a partir da caixa de diálogo Dados do CCM.
    2. Clique com o botão direito do mouse em uma linha na planilha e selecione Auto dimensione disp prot e cabo.

      3. A opção do menu do botão direito do mouse Auto dimensione disp prot e cabo é exibida.

Para visualizar o Relatório de autodimensionamento, na guia Página Inicial, clique em Janela, e a seguir escolha Relatório de autodimensionamento para o relatório [drive]:\...\SmartDesign-1.dez.

Modificação da Biblioteca

O EasyPower executa o projeto automatizado com base no modelo de projeto na biblioteca. Você pode modificar o formulário de estilo do projeto na biblioteca de dispositivos do EasyPower. O formulário padrão de projeto é intitulado Genérico. Esses formulários padrões podem ser feitos para qualquer tipo de projeto e utilizar os dados dos fabricantes de equipamentos.

  1. Clique em Arquivo > Abrir Biblioteca de dispositivos.
  2. Selecione o arquivo Stdlib.mdb, e a seguir clique em Abrir.

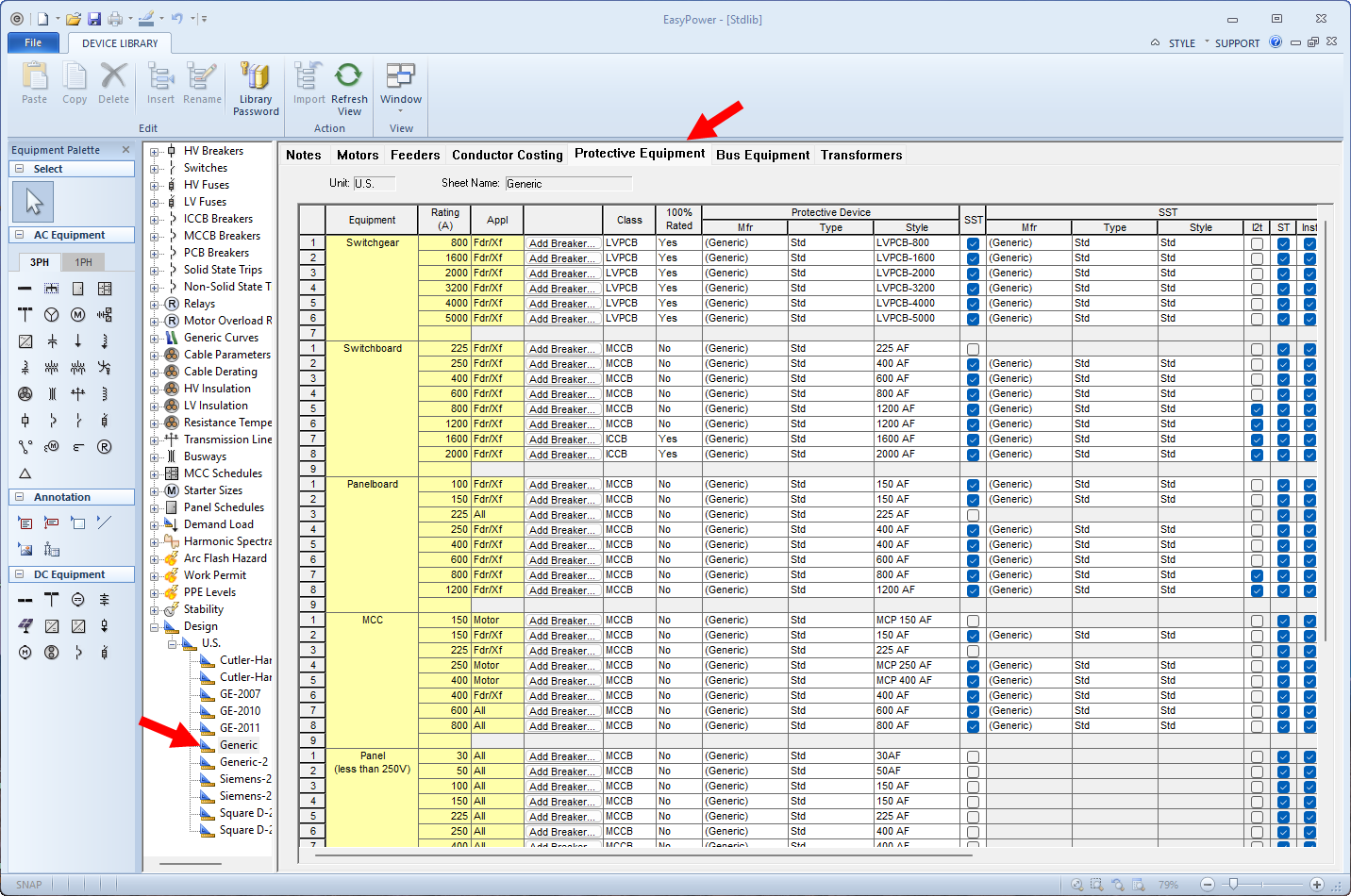

  3. Na biblioteca, escolha Projeto > US > Genérico na árvore de visualização para a folha de projeto.

    As opções de Projeto genérico na Biblioteca de dispositivos são exibidas.

Existem 7 guias para cada folha contendo especificações de dimensionamento que podem ser definidas pelo usuário as quais você pode modificá-las conforme a necessidade. Você pode criar formulários padrões de projeto adicionais para vários fabricantes, tipos de construção, ou normas locais. Os parâmetros de projeto são determinados em Opções do projeto automatizado selecionando-se o Formulário de estilo de projeto apropriado.

Consulte o tópico Customizando a biblioteca de dispositivos na Ajuda do EasyPower para maiores informações.

Lista de Materiais

Um Relatório com a Lista de Materiais é então criado durante a etapa de projeto, se este relatório está habilitado nas Opções do Auto Design.

O Relatório de lista de materiais é exibido.

Conclusão

Essa foi uma breve visão geral do recurso de Projeto automatizado do EasyPower. Os tópicos da Ajuda do EasyPower tratam desse e de outros recursos de forma mais aprofundada. Para abrir a Ajuda, clique em Ajuda no canto superior direito da janela do EasyPower ou pressione F1.
