Modelos de Excitación de Sistema

Sistema de Excitación Simple

Figura 1: Diagrama de Bloques Sencillo del Modelo de Excitador

Parámetros
Parámetro	Unidades	Descripción
TA	Segundos	Constante de Tiempo de Adelanto del Regulador de Tensión Automático
TB	Segundos	Constante de Tiempo de Retardo del Regulador de Tensión Automático
TE	Segundos	Constante de Tiempo de Excitador
K	pu	Ganancia de Excitador
EMin	pu	Límite Mínimo de Excitador
EMax	pu	Límite Máximo de Excitador

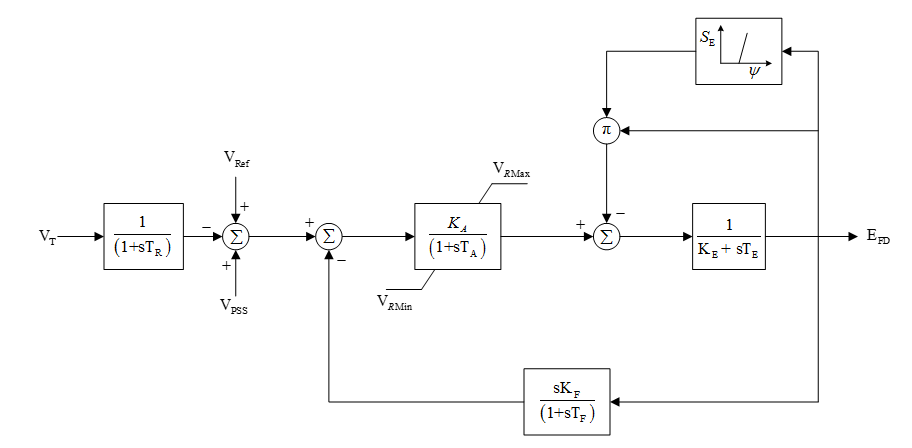

Figura 2: Diagrama de Bloques Modelo IEEE Tipo 1

Parámetros
Parámetro	Unidades	Descripción
T_R	Segundos	Constante de tiempo de transductor
T_A	Segundos	Constante de tiempo de Regulador de Tensión Automático
T_E	Segundos	Constante de tiempo de excitador
T_F	Segundos	Constante de tiempo de retroalimentación de tensión del campo
K_A	pu	Ganancia de Regulador de Tensión Automático
K_E	pu	K_{E de Excitador}
K_F	pu	Ganancia de retroalimentación de tensión del campo
V_{R Máximo}	pu	Límite máximo de Regulador de Tensión Automático
V_{R Mínimo}	pu	Límite mínimo de Regulador de Tensión Automático
E₁	pu	Punto 1 de saturación de tensión
E₂	pu	Punto 2 de saturación de tensión
S( E₁ )	pu	Saturación en E₁
S( E₂ )	pu	Saturación en E₂

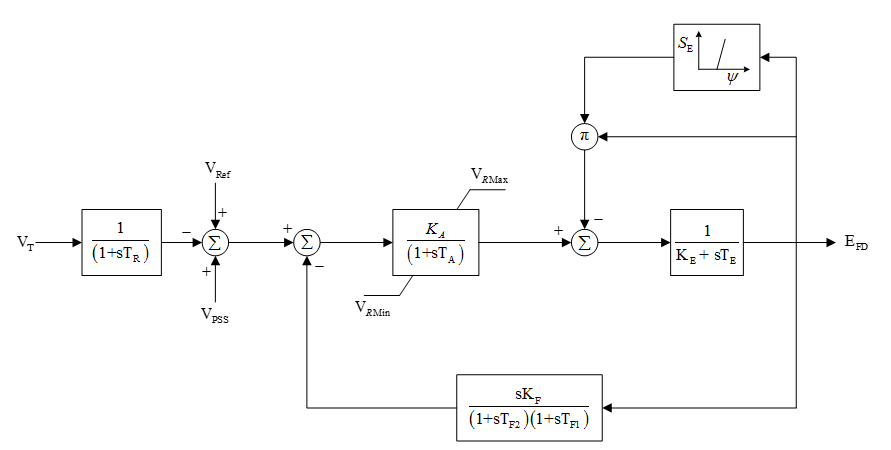

Figura 3: Diagrama de Bloques de Modelo IEEE Tipo 2

Parámetros
Parámetro	Unidades	Descripción
T_R	Segundos	Constante de tiempo de transductor
T_A	Segundos	Constante de tiempo de Regulador de Tensión Automático
T_E	Segundos	Constante de tiempo de excitador
T_F1	Segundos	Constante 1 de tiempo de retroalimentación de tensión del campo
T_F2	Segundos	Constante 2 de tiempo de retroalimentación de tensión del campo
K_A	pu	Ganancia de Regulador de Tensión Automático
K_E	pu	K_{E de Excitador}
K_F	pu	Ganancia de retroalimentación de tensión del campo
V_{R Máximo}	pu	Límite máximo de Regulador de Tensión Automático
V_{R Mínimo}	pu	Límite mínimo de Regulador de Tensión Automático
E₁	pu	Punto 1 de saturación de tensión
E₂	pu	Punto 2 de saturación de tensión
S( E₁ )	pu	Saturación en E₁
S( E₂ )	pu	Saturación en E₂

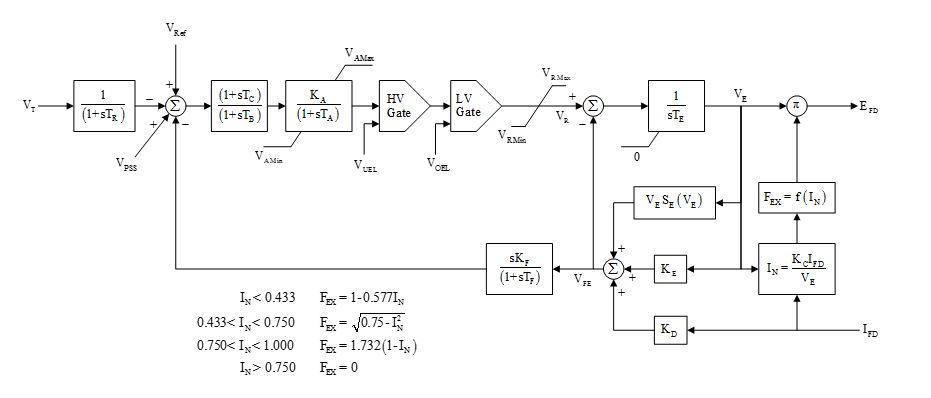

Figura 4: Diagrama de Bloques de Modelo IEEE Tipo AC1A

Parámetros
Parámetro	Unidades	Descripción
T_R	Segundos	Constante de tiempo del sensor
T_A	Segundos	Constante de tiempo del Regulador de Tensión Automático principal
T_B	Segundos	Constante de tiempo de retardo del segundo bloque del Regulador de Tensión Automático
T_C	Segundos	Constante de tiempo de adelanto del segundo bloque del Regulador de Tensión Automático
T_E	Segundos	Constante de tiempo de excitador
T_F	Segundos	Constante de tiempo de retardo de retroalimentación
K_A	pu	Ganancia del primer bloque del Regulador de Tensión Automático principal
K_C	pu	K_C del excitador – Retroalimentación de corriente del campo
K_D	pu	K_D del excitador – Retroalimentación de corriente del campo
K_E	pu	K_{E de Excitador}
K_F	pu	Ganancia de retroalimentación
V_AMax	pu	Control máximo del Regulador de Tensión Automática
V_AMin	pu	Control mínimo del Regulador de Tensión Automática
V_RMax	pu	Regulador máximo - Amplificador
V_RMin	pu	Regulador mínimo - Amplificador
E₁	pu	Punto 1 de saturación de tensión
E₂	pu	Punto 2 de saturación de tensión
S(E₁)	pu	Saturación en E₁
S(E₂)	pu	Saturación en E₂
V_UEL	pu	Límite Fijo de Baja Excitación
V_OEL	pu	Límite Fijo de Sobre Excitación

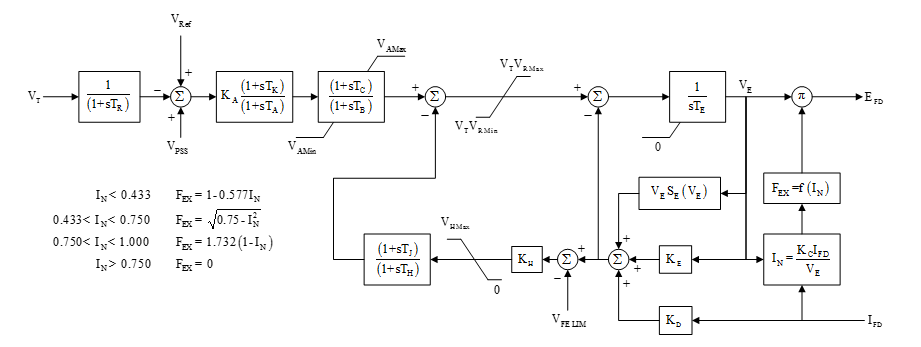

Figura 5: Diagrama de Bloques de Modelo IEEE Tipo AC6A

Parámetros
Parámetro	Unidades	Descripción
T_R	Segundos	Constante de tiempo del sensor
T_K	Segundos	Constante de tiempo de adelanto del primer bloque
T_A	Segundos	Constante de tiempo de retardo del primer bloque
T_B	Segundos	Constante de tiempo de retardo del segundo bloque
T_C	Segundos	Constante de tiempo de adelanto del segundo bloque
T_E	Segundos	Constante de tiempo de excitador
T_J	Segundos	Constante de tiempo de adelanto de retroalimentación
T_H	Segundos	Constante de tiempo de retardo de retroalimentación
K_A	pu	Ganancia del primer bloque
K_C	pu	K_C del excitador – Retroalimentación de corriente del campo
K_D	pu	K_D del excitador – Retroalimentación de corriente del campo
K_E	pu	K_{E de Excitador}
K_H	pu	Ganancia de retroalimentación
V_FELim	pu	Valor de límite de V_FE
V_HMax	pu	Retroalimentación máxima
V_AMax	pu	Control máximo del Regulador de Tensión Automática
V_AMin	pu	Control mínimo del Regulador de Tensión Automática
V_RMax	pu	Regulador máximo - Amplificador
V_RMin	pu	Regulador mínimo - Amplificador
E₁	pu	Punto 1 de saturación de tensión
E₂	pu	Punto 2 de saturación de tensión
S(E₁)	pu	Saturación en E₁
S(E₂)	pu	Saturación en E₂

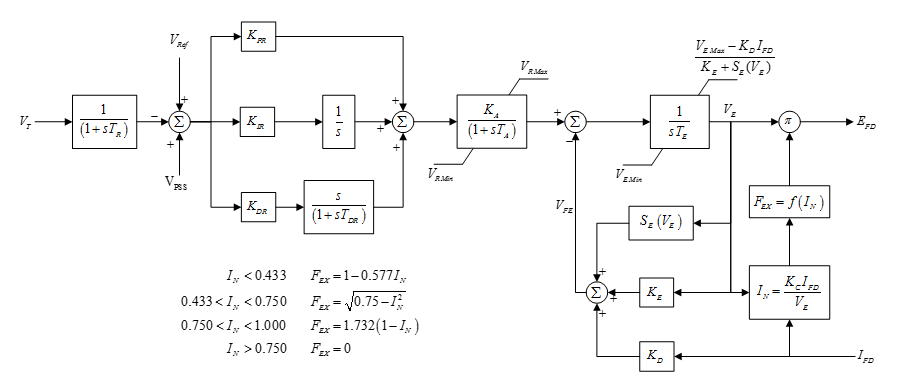

Figura 6: Diagrama de Bloques de Modelo IEEE Tipo AC8B

Parámetros
Parámetro	Unidades	Descripción
T_R	Segundos	Constante de tiempo de transductor
T_A	Segundos	Constante de tiempo del Regulador de Tensión Automático principal
T_E	Segundos	Constante de tiempo de excitador
T_DR	Segundos	Constante de tiempo diferencial para control Proporcional Integral Diferencial (PID)
K_PR	pu	Ganancia proporcional para control PID
K_IR	pu	Ganancia integral para control PID
K_DR	pu	Ganancia diferencial para control PID
K_A	pu	Constante de tiempo del Regulador de Tensión Automático principal
K_C	pu	K_C del excitador – Retroalimentación de corriente del campo
K_D	pu	K_D del excitador – Retroalimentación de corriente del campo
K_E	pu	K_{E de Excitador}
V_{R Máximo}	pu	Regulador máximo - Amplificador
V_{R Mínimo}	pu	Regulador mínimo - Amplificador
V_{E Máxima}	pu	Excitador máximo
V_{E Mínima}	pu	Excitador mínimo
E₁	pu	Punto 1 de saturación de tensión
E₂	pu	Punto 2 de saturación de tensión
S(E₁)	pu	Saturación en E₁
S(E₂)	pu	Saturación en E₂
