Modelos de Motor

Motor de Inducción de Flujo Doble Jaula

Figura 1: Modelo de Motor de Inducción de Flujo Doble Jaula

Parámetros
Parámetro	Unidades	Descripción
HP Nominal	HP
Eficiencia Nominal	Por ciento
Velocidad Nominal	RPM
Tensión Nominal	Voltios LL
Corriente Nominal	Amperios
Factor de Potencia Nominal
Deslizamiento Nominal	pu	Deslizamiento nominal
Par de Arranque	pu	Par de Arranque
Corriente de Arranque	pu	Corriente de Arranque
Factor de Potencia de Arranque		Factor de Potencia de Arranque
Par Máximo de la Curva	pu	Par Máximo de la Curva Nominal
Ra	pu	Resistencia del devanado del estator (resistencia de la armadura)
Xl	pu	Reactancia de fuga del estator
X	pu	Reactancia sincrónica no saturada
X’	pu	Reactancia transitoria no saturada
X’’	pu	Reactancia sub-transitoria no saturada
T’o	Segundos	Constante de Tiempo Transitorio Circuito Abierto
T’’o	Segundos	Constante de Tiempo Sub-transitorio Circuito Abierto
E₁	pu	Primera tensión para definir saturación
E₂	pu	Segunda tensión para definir saturación
S( E₁ )	pu	Saturación en E₁
S( E₂ )	pu	Saturación en E₂
H	kW-Sec / kVA	Inercia combinada de la máquina y carga
Ld Tran Str	Segundos	Tiempo cuando la carga transfiere – arranque hasta en marcha
Ld Tran Rmp	Segundos	Tiempo hasta transfiere carga – arranque hasta en marcha
SoftSt V1 (%)	Por ciento	Tensión de terminal inicial al arrancar el motor
SoftSt V2 (%)	Por ciento	Tensión intermedia para arrancar el motor después de T12 segundos. Esto define la primera pendiente de la rampa.
SoftSt V3 (%)	Por ciento	Tensión final para arrancar el motor al final de la rampa después de T23 segundos. Esto define la última pendiente de la rampa.
SoftSt T12 (sec)	segundos	Tiempo transcurrido entre V1 y V2
SoftSt T23 (sec)	segundos	Tiempo transcurrido entre V2 y V3

Nota: OC = Circuito Abierto

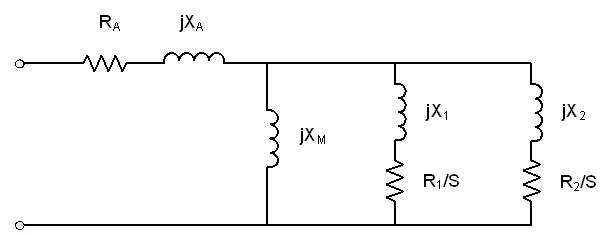

Figura 2: Modelo de Motor de Inducción de Flujo Doble Jaula – Forma Tipo 1

Motor Sincrónico

Figura 3: Diagrama de Bloques de Modelo de Motor Síncrono

Parámetros
Parámetro	Unidades	Descripción
HP Nominal	HP
Eficiencia Nominal	Por ciento
Velocidad Nominal	RPM
Tensión Nominal	Voltios LL
Corriente Nominal	Amperios
Factor de Potencia Nominal
Ra	pu	Resistencia del devanado del estator (resistencia de la armadura)
Xl	pu	Reactancia de fuga del estator
Xd	pu	reactancia sincrónica no saturada del eje-d
Xq	pu	reactancia sincrónica no saturada del eje-q
X’d	pu	reactancia transitoria no saturada del eje-d
X’’d = X’’q	pu	reactancia transitoria no saturada del eje-d & q
T’do	Segundos	constante de tiempo de Circuito Abierto transitorio del eje-d
T’’do	Segundos	constante de tiempo de Circuito Abierto sub-transitorio del eje-d
T’’qo	Segundos	constante de tiempo de Circuito Abierto sub-transitorio del eje-q
E₁	pu	Primera tensión para definir saturación
E₂	pu	Segunda tensión para definir saturación
S( E₁ )	pu	Saturación en E₁
S( E₂ )	pu	Saturación en E₂
H	kW-Sec / kVA	Inercia combinada de la máquina y carga
Ld Tran Str	Segundos	Tiempo cuando la carga transfiere – arranque hasta en marcha
Ld Tran Rmp	Segundos	Tiempo hasta transfiere carga – arranque hasta en marcha
EFD App Speed	Por ciento	La velocidad a la que se aplica el campo durante el arranque
EFD App Value	Por ciento	Valor de la tensión de campo para aplicar durante el arranque
Rev Pwr Del	Segundos	Tiempo que necesita para disparar la detección de potencia inversa
SoftSt V1 (%)	Por ciento	Tensión de terminal inicial al arrancar el motor
SoftSt V2 (%)	Por ciento	Tensión intermedia para arrancar el motor después de T12 segundos. Esto define la primera pendiente de la rampa.
SoftSt V3 (%)	Por ciento	Tensión final para arrancar el motor al final de la rampa después de T23 segundos. Esto define la última pendiente de la rampa.
SoftSt T12 (sec)	segundos	Tiempo transcurrido entre V1 y V2
SoftSt T23 (sec)	segundos	Tiempo transcurrido entre V2 y V3
