Tutorial - SmartPDC™

Este tutorial le guía a través de varias de las principales características del módulo SmartPDC™ de EasyPower (Coordinación Automatizada de Dispositivos de Protección Inteligente, o Coordinación Automatizada). Si no ha estudiado el tutorial Coordinación de dispositivos de protección, le recomendamos hacerlo antes de continuar. SmartPDC automatiza el proceso de la coordinación y configuración de dispositivos de protección, proveyendo coordinación detallada con la simplicidad de un solo toque para sistemas de BT y AT.

Modo de análisis de Coordinación

Para utilizar la función SmartPDC, tiene que estar en el modo de análisis de Coordinación.

  1. Desde el menú Archivo (File), haga clic en Abra archivo.

    2. Sugerencia: Si está viendo la Página de inicio, se puede hacer clic en Abre como alternativa.

  2. Abra el archivo SmartPDC-1.dez en su directorio Samples.
  3. Haga clic en Maximizar en la ventana del diagrama-unifilar, si sea necesario, para llenar la ventana de sesión con el diagrama-unifilar.
  4. Haga clic en Coordinación para abrir el modo de análisis Coordinación.

Coordinación Inteligente

  1. En el modo de análisis Coordinación, haga clic en Abre Curva de Disparo. Seleccione SmartPDC-1, y después haga clic en Abre.

    2. Esta acción abre la ventana Gráfico SmartPDC-1, en la cual puede ver la curva tiempo corriente para los elementos seleccionados.

    Figura 1: Gráfico del Diagrama-unifilar y SmartPDC-1

  2. En la pestaña Curva de Disparo, haga clic en SmartPDC. Todos los dispositivos de protección con datos de Curva de Disparo se coordinan comenzando con el dispositivo aguas abajo más distante y luego subiendo aguas arriba. Observe cómo las Curvas de Disparo cambian desde como eran antes.

    3. Nota: Si no selecciona uno o más de los dispositivos de protección en el diagrama-unifilar antes de hacer clic en PDC Inteligente, todos los dispositivos de protección se coordinarán. Para coordinar un solo dispositivo de protección o grupo de dispositivos de protección, seleccione primero estos dispositivos.

    Figura 2: Curvas de Disparo después de utilizar el programa de coordinación SmartPDC™

  3. Seleccione Ventana > Arregla para Coordinación Automatizada. Esta acción abre una vista que incluye el diagrama-unifilar, el gráfico de Curva de disparo, y un Informe de Coordinación Automatizada de Fase.


    Figura 3: Arregla para Visualizar Coordinación Automatizada

    4. El Informe de Coordinación Automatizada de Fase muestra toda la información de equipo utilizada para coordinar cada dispositivo y los ajustes sugeridos para cada dispositivo coordinado. Los errores aparecen en color rojo y las advertencias en amarillo bajo la columna Comentarios.

  4. Las curvas de tiempo corriente se actualizan para incluir los ajustes sugeridos nuevos. Revise el gráfico de Curva de disparo para que las curvas de coordinación satisfagan sus requerimientos. Todavía puede arrastrar las curvas de los dispositivos de protección ya que todas las propiedades de las Curvas de disparo se mantienen vigentes como si el gráfico de Curva de disparo se generó del diagrama-unifilar.

    Nota: Recomendamos que este proceso se repita para la coordinación automatizada de sistema completo. Coordine subsistemas pequeños tipo radial y suba aguas arriba a lo largo de todo el sistema.

Comentarios de Configuraciones Sugeridas

  1. Cierre las ventanas SmartPDC-1 plot for SmartPDC-1.dez (Base case) y Auto Coordination Phase Report for C:\...\SmartPDC-1.dez, pero deje la ventana SmartPDC-1.dez (Base case) abierta.
  2. Haga clic en Maximiza para llenar su pantalla con el diagrama-unifilar PDC-1 Inteligente (Caso base).
  3. Haga clic derecho en una área en blanco en el diagrama-unifilar, y haga clic en Selecciona Todo. Observe que todos los elementos en el diagrama-unifilar son ahora de color verde.
  4. Haga clic en SmartPDC.

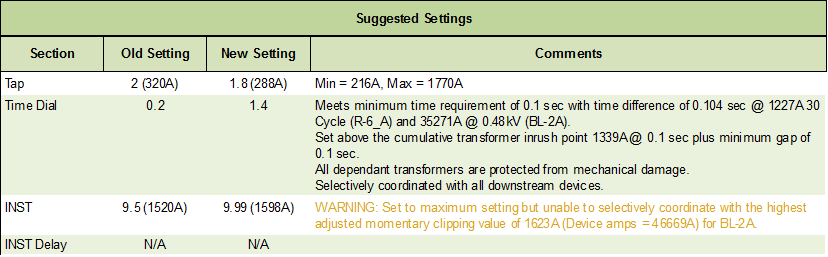

  5. Desplácese hasta la parte inferior del informe y encuentre Función 1 "Relé-6-A". En la sección Configuraciones Sugeridas, observe las advertencias bajo la sección Comentarios (ver la siguiente figura).

    6. El ajuste de la toma del relé se obtiene usando los valores calculados Mínimo y Máximo NEC como limites. Para cada toma, el programa realiza sus cálculos de los rangos del ajuste de tiempo e instantáneo para determinar la mejor configuración del relé.

    Los ajustes de tiempo requieren un intervalo de tiempo mínimo entre el relé y los dispositivos de protección aguas abajo. El tiempo mínimo entre dos dispositivos de protección se puede ajustar en la sección de relés de las Opciones de Coordinación Automatizada (Auto Coordination Options).

    El ajuste instantáneo del relé está configurado por encima del valor de la corriente máxima de recorte para todos los componentes dependientes.

Opciones de Coordinación Automatizada

Hay dos métodos para configurar las opciones de coordinación automatizada, dependiendo en donde está en el software:

  • En la pestaña Curva de Disparo, haga clic en la flecha debajo de SmartPDC, y después seleccione Opciones SmartPDC.
  • En el modo de análisis Coordinación, seleccione Opciones PDC, y después seleccione la pestaña Coordinación Automatizada.

Las opciones se muestran en la figura siguiente. El cuadro de diálogo Opciones de Coordinación Automatizada tiene varias categorías de ajustes. Seleccione la categoría en la columna izquierda y para ver las opciones de configuración. Los resultados de su coordinación se pueden ser muy afectados al ajustar las diferentes opciones. Para más información sobre las opciones, consulte el tópico de Ayuda, Opciones de Coordinación Automatizada.

Las opciones de coordinación automatizada de análisis de fase y tierra se establecen en la sección General de Opciones Coordinación Automatizada. La coordinación automatizada de fase se describe a lo largo de este tutorial.


Figura 4: Opciones de Coordinación Automatizada

Bloqueo de Coordinación Automatizada

Si los ajustes para un dispositivo de protección fueron previamente coordinados, se puede bloquear el dispositivo de protección para evitar que sea modificado por el programa de coordinación automatizada. Para bloquear un dispositivo de protección para que este no se incluya en la coordinación automatizada, haga clic derecho en el símbolo del dispositivo en el diagrama-unifilar y bajo Coordinación Automatizada, seleccione Bloquea > Bloquea Coordinación Automatizada. Esta acción selecciona la casilla de verificación Bloquea Coordinación-Automatizada en el cuadro de diálogo del dispositivo de protección.

Para visualizar esto, haga clic derecho en el interruptor-automático de BT BL-2A en el diagrama-unifilar y seleccione Información Base de datos. La casilla de verificación está ubicada en la esquina superior derecha del cuadro de diálogo de datos. La casilla de verificación Bloquea Coordinación-Automatizada está en la misma ubicación para un fusible.

Nota: Al visualizar Información Base de datos en el modo de análisis de Coordinación, la casilla de verificación se puede ver, pero no puede cambiar.

Para seleccionar la casilla de verificación Bloquea Coordinación-Automatizada en los CCM y paneles, abra cada dispositivo de protección al estar en el modo de Edita Base de datos y seleccione la casilla de verificación.

Para bloquear una función en un relé y no incluirlo en coordinación automatizada, abra el cuadro de diálogo Datos de Relé. En la pestaña Configuraciones, seleccione la casilla de verificación Bloquea Coordinación-Automatizada para cada Identidad de Función. Si es un relé multi-funcional, solamente las funciones que contiene una casilla de verificación seleccionada son omitidas de coordinación automatizada.

Para bloquear dispositivos de protección de coordinación automatizada, al estar en el modo de análisis Coordinación, seleccione los dispositivos de protección en el diagrama-unifilar. Haga clic en la flecha debajo del botón SmartPDC y seleccione Bloquea Coordinación Automatizada. El mismo método se puede utilizar para desbloquear dispositivos de protección y permitirles que sean coordinados automáticamente.

Cambios Base de datos

Hay dos formas de deshacer los cambios creados por el proceso de coordinación automatizada.

  • Haga clic en el botón Deshace en la Barra de herramientas de Acceso Rápido.
  • Al regresar al modo Edita Base de datos, se le pregunta si quiere almacenar cambios temporales hechos al estar en el modo de análisis Coordinación. Si selecciona No, se desecharán todos los cambios temporales.

También hay una opción para crear un Informe de Coordinación Automatizada que contiene los ajustes sugeridos sin hacer cambios temporales a la base de datos. En la sección General del cuadro de diálogo de Opciones de Coordinación Automatizada, seleccione la casilla de verificación Genera solamente informe sin cambiar la base de datos para evitar que se hagan cambios cuando se genere el informe.

Conclusión

Este ha sido un breve resumen del programa Coordinación Automatizada de EasyPower. Coordinación de fallas a tierra también está disponible en SmartPDC™ pero no se cubrió en este tutorial.

Los tópicos que se encuentran de Ayuda en EasyPower cubren esta y otras funciones con mayor profundidad. Para abrir Ayuda, haga clic Ayuda en la esquina superior derecha de la ventana de EasyPower o presione F1.
