Para Cambiar Colores de Equipo
Puede cambiar los colores de equipo en el diagrama-unifilar especificando colores de equipo basados en el nivel de kV o formateando el color del equipo.
Color de Equipo Especificado por Usuario
Seleccione el equipo en el diagrama-unifilar mientras estar en el modo Editar Base de datos y después haga clic en
Color. Seleccione el color de la paleta de color. Cuando selecciona el color del equipo de esta manera, este formato anula los colores predeterminados globales.

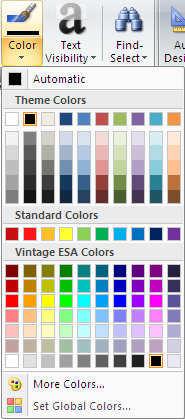

Figura 1: Formatear la Paleta de Colores de Equipo
Color Basado en Tipo de Fase o Tensión
Puede especificar los colores del equipo según el tipo de fase o el nivel de tensión. Esto se hace en Herramientas > Opciones > Colores.
Figura 2: Opciones de Color
Para cambiar el color de cualquier elemento, haga clic en el cuadro que muestra el formato de color actual. En la paleta de colores que aparece, seleccione el color deseado. El cambio se produce de inmediato. Haga clic en Más si desea crear o utilizar colores personalizados.
Haga clic en Aplicar para guardar los cambios de color sin cerrar el cuadro de diálogo, o haga clic en Aceptar cuando tenga los colores que desee.
El programa utiliza los colores seleccionados para las fases como colores predeterminados del equipo. También puede hacer que el programa muestre el color de cada elemento del equipo según su ubicación dentro del rango de kV. Puede hacer esto para equipos trifásicos, monofásicos o ambos equipos trifásicos y monofásicos (seleccionando ambas casillas de verificación).
