Para Conectar un CCM a un CCM

Puede ser casos cuando quiere conectar un centro de control de motores (CCM) a otro CCM, un listado a otro listado o un listado de distribución a un CCM. CCM y elementos de tablero se modelan como barras. Puede conectarlos con cables, electroductos o transformadores.

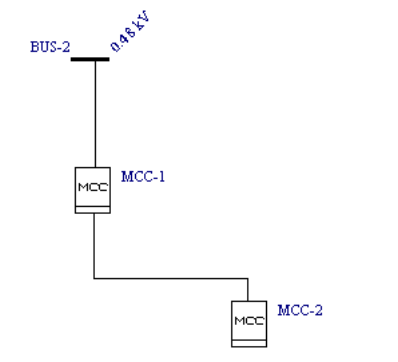

Figura 1: Para Conectar un CCM a Otro CCM

MCC-2 se puede especificar como un CCM subordinado que se alimenta de MCC-1, como sigue:

  1. En la pestaña Descripción del cuadro de diálogo del CCM aguas arriba, establezca el Tipo de Carga como Sub-CCM.
  2. En la columna Sub-línea, seleccione el cable o transformador que alimenta el sub-CCM.
  3. En la columna Sub-CCM, seleccione el Nombre de Identidad del CCM subordinado.
  4. Haga clic en Datos para especificar el dispositivo de protección y configuraciones.
