Seleccionar por Nombre de Identificación del Elemento (Buscar-Seleccionar)
En la pestaña Inicio, haga clic en
Buscar-Seleccionar para encontrar un elemento por su tipo de elemento y nombre de Identificación.

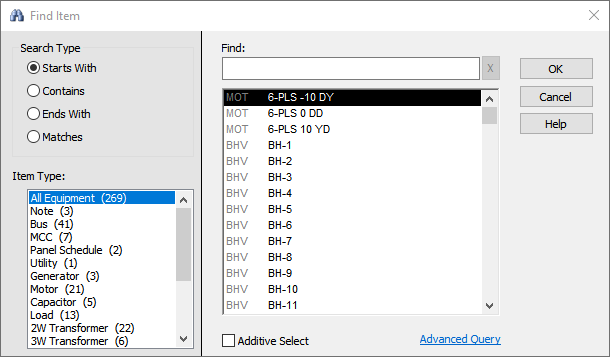

Figura 1: Cuadro de Diálogo Busca Elemento
Inicialmente, el cuadro de diálogo muestra todos los elementos del equipo y los dispositivos de protección. Puede comenzar a escribir el nombre del elemento para buscar en el cuadro Nombre de Id. del Elemento a Buscar para filtrar la lista. El tipo de elemento precede al nombre del elemento para su referencia.
Tipo de Búsqueda
Utilice Tipo de Búsqueda para filtrar la lista de elementos. Las opciones son:
-
Comienza Con: Filtra la lista para mostrar los nombres de identificación que comienzan con los caracteres que escribe. Esta es la configuración predeterminada.
-
Contiene: Filtra la lista para cualquier nombre de identificación que contiene las caracteres que escribe en la secuencia exacta que escribe.
-
Termina Con: Filtra la lista para mostrar los nombres de identificación que terminan con los caracteres que escribe.
-
Coincide: Filtra la lista para mostrar los nombres de identificación que coinciden exactamente los caracteres que escribe.
Tipo de Elemento
También puede seleccionar un Tipo de Elemento para filtrar la lista solo a esos tipos de elementos.
En este ejemplo, seleccionamos una barra con el nombre de identificación de "BUS-4".
- En Tipo de elemento, seleccione el tipo de equipo—por ejemplo, barra. Sólo se muestra el equipo presente en el diagrama-unifilar.
- La lista contiene los nombres de identificación de todas las barras disponibles en el diagrama-unifilar. Seleccione el nombre de identificación deseada—en este ejemplo, Bus-4. Si hace doble clic en el elemento, se selecciona y se centra en el diagrama-unifilar, pero el cuadro de diálogo permanece abierto para que pueda desplazarse fácilmente a diferentes ubicaciones en el diagrama-unifilar o seleccionar elementos adicionales.
- Para seleccionar otro elemento sin borrar elementos ya seleccionados, seleccione la casilla de verificación.Selección Aditiva. Esto le permite seleccionar y resaltar más de un elemento en el diagrama-unifilar.
- Haga clic en OK. El elemento seleccionado se muestra centrado en el diagrama-unifilar. Si se utilizó Selección Aditiva, el último elemento seleccionado se muestra centrado en el diagrama-unifilar.
