El equipo central de cada diagrama-unifilar es la barra. Una barra define el punto de conexión para todos los tipos de equipos. Cada elemento del equipo debe estar conectada a una barra con el fin de analizar el sistema.
Para agregar una barra al diagrama-unifilar, haga clic en
Barra en la Paleta de Equipos o en la pestaña Insertar. El puntero cambia al símbolo de una barra al regresar al diagrama-unifilar. Haga clic en el lugar donde quiere ubicar la barra. Se puede continuar agregando barras de esta manera hasta que haga clic en otro botón de paleta.
Puede alargar o acortar una barra al arrastrar uno de sus extremos con el botón izquierdo del mouse. Hay un tamaño predeterminado al colocar una barra en el diagrama-unifilar, pero también se puede reducir el tamaño de la barra a un solo punto o "nodo".

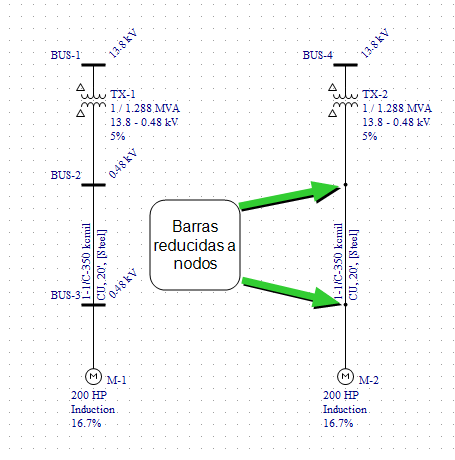

Figura 1: Para Reducir Barras a Nodos
