Motores, cargas, generadores, servicios-eléctricos, condensadores y derivaciones se colocan en el diagrama-unifilar al seleccionar el botón correspondiente de la paleta y haga clic izquierdo cuando la línea de guía del símbolo puntero está encima de la barra deseada. El símbolo se ajusta a la barra. Si no hay una barra debajo de la línea de guía del símbolo, se resalta el elemento de color rojo que indica que está sin conexión. Se puede conectarla después al arrastrar el símbolo como se describe en el Equipo con Dos o Tres Conexiones.
Si intenta conectar un equipo a una barra que no se ha especificado el kV de base, el programa muestra un mensaje Establezca kV de base de barra. El nuevo equipo se conecta después de especificar el kV de base y haga clic en OK. Si haga clic en Cancela, el equipo no está conectado.

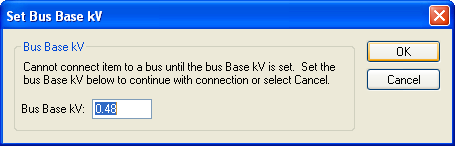

Figura 1: Mensaje para Establecer la kV de Base
