Para abrir el Navegador de Base de datos, abra un diagrama-unifilar y luego realice una de las siguientes acciones:
- Haga clic en el ícono Base de datos en la cinta de cualquier modo de análisis o seleccione la flecha debajo del ícono y haga clic en Navegador de Base de datos.
- Si está viendo el Informe de Base de datos, haga clic en el icono del Navegador de Base de datos.
Nota: Solo puede realizar ediciones en el equipo si abre el navegador desde el modo de análisis Editar Base de datos.
Este Navegador de Base de datos muestra los datos de todos los elementos en el diagrama-unifilar. Los tipos de equipos se dividen en grupos separados. La información para el grupo seleccionado a la izquierda se muestra en una cuadrícula a la derecha.
Mientras ve el resumen, puede ver cada uno de los tipos de equipo y el total de elementos en cada grupo a la izquierda. En la figura a continuación, este sistema tiene 8 barras, 2 CCM, 2 paneles, 1 servicio-eléctrico, etc.

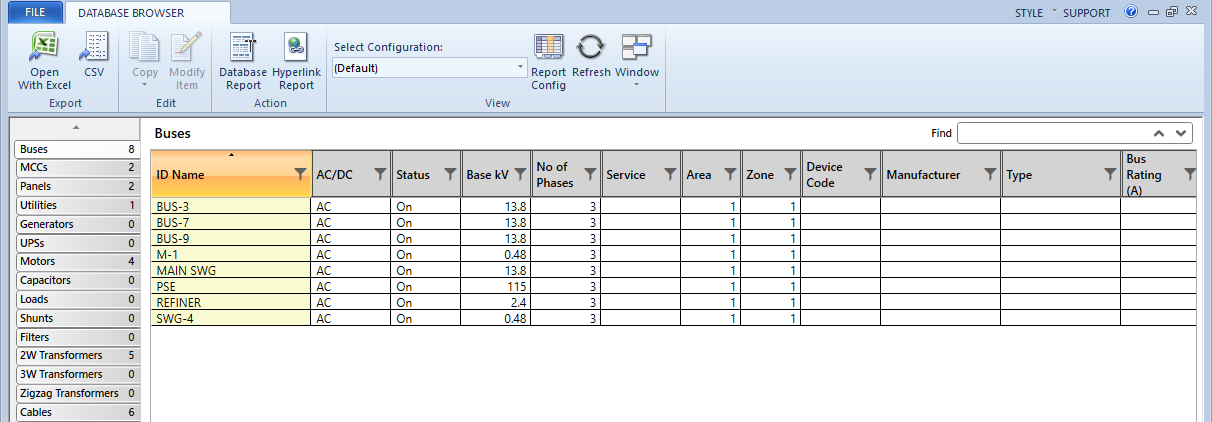

Figura 1: Navegador de Base de datos - Vista de Resumen
Si selecciona un grupo de equipos de la lista de la izquierda, el navegador muestra los datos para ese tipo de equipo.
Por lo general, todos los elementos de equipo en la base de datos se enumeran en el Navegador de Base de datos. Sin embargo, se puede filtrar los elementos en el Navegado de Base de datos al seleccionar sólo los elementos deseados en el diagrama-unifilar antes de abrir el navegador de base de datos.
Sugerencia: Utilice la función EasyPower de búsqueda de diagrama-unifilar para seleccionar los elementos de equipo para mostrar en el navegador de la base de datos. Ver Consultar para Seleccionar para más información.
