Este tema describe características nuevas de EasyPower y mejoramientos, también incluye correcciones de errores en la versión.
Para información sobre los últimos service packs para este versión, ver EasyPower Notas de versión 11.0 SP1.
Nota: Las funciones de la nueva versión a menudo incluyen cambios en la base de datos. Esto puede afectar a lo que ve en el Navegador de Base de datos y también lo que se incluye al exportar datos a archivos CSV. Si sus procesos de trabajo existentes se basan en información de la base de datos, asegúrese de revisar sus procesos después de actualizar el software.
Características y Mejoras
Flujo de Potencia Monofásico y Trifásico Desequilibrado
El módulo Flujo de Potencia de EasyPower ahora incluye la capacidad de realizar un análisis de flujo de potencia desequilibrado para sistemas que incluyen equipos trifásicos, monofásicos y de CC.
- El análisis de flujo de potencia desequilibrado considera todas las fases, neutro y tierra.
- Admite la visualización de resultados en múltiples formatos.
Método de Cálculo Flujo de Potencia
Si su licencia de EasyPower incluye la función de flujo de potencia, verá una nueva opción para especificar la Método de Cálculo Flujo de Potencia en Herramientas > Sistema > Opciones. Puede elegir entre Equilibrado o Desequilibrado.
Mejoras de Flujo de Potencia
Además de las nuevas capacidades monofásicas y trifásicas desequilibradas, ahora están disponibles las siguientes características de flujo de potencia:
- Visualización de soluciones de flujo de potencia divergentes para ayudar con la resolución de problemas.
- Arranque un número ilimitado de motores.
- Arranque del motor asistido por condensador.
- Valores nominales del transformador basados en amperios y kVA.
- Opción para reinicializar el punto de inicio del Cambiador de Tomas bajo Carga desde el valor nominal.
Pestaña Mostrar Flujo de Potencia
La pestaña Flujo de Potencia ahora incluya íconos para mostrar información de fase y secuencia.
Opciones Flujo de Potencia - Pestaña de Control
La pestaña Opciones Flujo de Potencia - Control tiene configuraciones adicionales para soluciones de flujo de potencia monofásico.
Opciones de Flujo de Potencia - Salida de Texto
La pestaña Opciones Flujo de Potencia - Salida de Texto tiene una nueva selección de Opciones de Red
Opciones de Flujo de Potencia - Salida de Diagrama-unifilar
La pestaña Opciones Flujo de Potencia - Salida de Diagrama-unifilar tiene nuevas opciones para mostrar si la solución de flujo de potencia no converge y le permite especificar la precisión del ángulo de tensión de la barra. Las tensiones de la barra ahora se muestran en unidades línea-a-tierra.

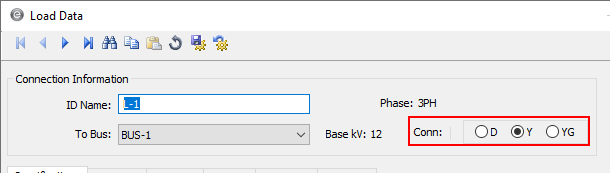

Información Conexión Datos de Carga
La sección Datos de Carga - Información de Conexión del cuadro de diálogo ahora incluye la capacidad para seleccionar conexiones delta, estrella o estrella-delta
Vista de Base de datos Mejorada
El Navegador de Base de datos y el Informe de Base de datos, ahora accesibles en la cinta principal, incluyen una nueva funcionalidad y una visualización predeterminada simplificada de la información esencial del sistema en un formato tabular.
- Los datos ahora se pueden ordenar por cualquier parámetro para mejorar la organización, como agrupar dispositivos de protección por su barra conectada.
- Una nueva característica de filtro brinda la capacidad de enfocarse en subconjuntos específicos de equipos, como barras por debajo de una cierta tensión.
- Se han agregado más campos de datos.
- Se han realizado mejoras en la interfaz de usuario, las configuraciones de informes, la función Buscar y más.
Ícono Navegador de Base de datos e Informe
Hay un ícono nuevo para abrir el Navegador Base de datos y Informe Base de datos desde la cinta. Esto está disponible en el modo Editar Base de datos y todos los modos de análisis.
Nota: Debido a que ahora es más fácil acceder al Explorador de Base de datos y al Informe de Base de datos desde la cinta, hemos eliminado esas opciones del menú Archivo. Además, el informe Hipervínculos se ha movido al Navegador de Base de datos.
Una vez que haya abierto el Navegador de la Base de datos o el Informe de la Base de datos, puede cambiar entre las dos vistas. Se utilizan los mismos ajustes de configuración para ambos.
Página de Resumen
La página de resumen muestra todo el equipo en la base de datos en pestañas en el lado izquierdo de la ventana, con recuentos totales para cada tipo de equipo. La página muestra los resultados del tipo de equipo seleccionado.
La lista de resumen de la izquierda se puede reordenar mediante una configuración personalizada.
Tenga en cuenta que el ícono de Equipo se eliminó del Navegador de la Base de datos porque ya no es necesario.
Barras/Nodos Totales
El número total de barras y nodos se ha movido del resumen al cuadro de diálogo Propiedades del Archivo, como se muestra a continuación.
Detalle del Equipo
Al seleccionar una pestaña del resumen de la izquierda, la hoja de cálculo de la derecha muestra los detalles del equipo seleccionado.
Configuración
Puede crear vistas de configuración personalizadas. Puede reordenar dónde aparece el equipo en la lista de resumen, seleccionar las columnas que desea que aparezcan para cada tipo de equipo y agregar o eliminar columnas para cada tipo de equipo. Además, para cada tipo de equipo, puede reordenar el orden de las columnas de los datos que se muestran.
Esto le brinda la posibilidad de ver el equipo que desea y los datos que desea que se muestren para ese equipo en el orden en que desea que se muestren. Ver Configuraciones de Navegador y Informe de Base de datos para más información.
Mejoras a Buscar
Con el Navegador de Base de datos a la vista, haga clic en Buscar para buscar texto en la hoja de cálculo del navegador.
Esto busca en todas las columnas del navegador el texto que escribe. El programa resalta las celdas que coinciden con el texto mientras escribe. El cuadro Buscar también muestra el número de coincidencias encontradas y proporciona flechas en las que puede hacer clic para avanzar o retroceder a través del texto coincidente.
Ordenamiento de Columnas
Cada vez que hace clic en un encabezado de columna en el Navegador de Base de datos, rota entre los órdenes de clasificación ascendente, descendente o predeterminado. Aparece una flecha en la parte superior de la columna para indicar el orden de clasificación.
Solo se puede ordenar una columna a la vez.
Favoritos
En el Informe de Base de datos, ahora hay un panel de Favoritos que puede usar para navegar rápidamente a diferentes grupos de equipos en el informe.
Un asterisco junto al nombre del grupo de equipos indica que el mismo filtrado y clasificación que se usó en el Navegador de Base de datos se utiliza para el Informe de Base de datos.
Armónicos - Conformidad con IEEE 519-2022
Los informes de Armónicos se actualizan de acuerdo con los límites revisados en la última versión de IEEE 519.
- Los límites de distorsión de tensión ahora solo se consideran para órdenes de armónicos menores o iguales a 50.
- Los límites de distorsión de corriente para los armónicos 2, 4 y 6 se reducen, mientras que los límites para los armónicos pares superiores a 6 se aumentan.
Soporte a Revit® 2023
El Revit Integrator ahora admite la importación de proyectos BIM desde la última versión de AutoDesk® Revit®. Puede descargar la aplicación EasyPower Integrator desde Autodesk App Store. La tienda de aplicaciones se actualizará con la última versión poco después del lanzamiento de EasyPower 11.0, por lo que le recomendamos que verifique la versión antes de la descarga.
Correcciones de Errores
En esta versión se han abordado los siguientes problemas:
Arco Eléctrico
- Se solucionó un problema en los variadores de frecuencia ajustable para usar la Corriente de Plena Carga correcto cuando se usa el método integrado.
- Se solucionó un problema por el cual, en ciertas situaciones, el método Integrado no mostraba la frontera de arco eléctrico en el peor de los casos.
Coordinación
- Se solucionó un problema por el cual los colores de la Curva de Disparo del diagrama-unifilar no coinciden a los colores de curvas al imprimir.
- Se solucionó un problema por el cual el informe de Coordinación de Curvas de Disparo mostraba un valor de Amperios de Umbral de Disparo incorrecto.
- Se solucionaron problemas y se realizaron mejoras en la visualización de gráficos de Curvas de Disparo.
Estabilidad Dinámica
- Se solucionó un problema por el cual las corrientes de ramales aún se mostraban después de abrir un interruptor.
- Se solucionó un problema por el que arrastrar para acercar no funcionaba.
Cálculos de Carga
- Se solucionó un problema por el cual había un valor cero para el cálculo de la carga cuando hay un Variador de Frecuencia Ajustable en el ramal.
- Se solucionó un problema por el que al hacer clic en Recalcular Todas las Cargas Aguas abajo en los paneles no se actualizaban los cálculos de carga.
Galería de Medios
- Se corrigieron problemas menores con la Galería de Medios, incluyendo la adición de la capacidad de eliminar un enlace a un elemento multimedia desde la Galería de Medios, lo que elimina el enlace pero mantiene los medios en la galería.
Revit
- Se solucionó un problema por el que el valor de HP del motor se redondeaba a un número entero debido a la insuficiencia de decimales en el valor.
Escenarios
- Se solucionó un problema por el cual el punto de falla del sistema predeterminado era 1,05 al actualizar archivos más antiguos a la última versión de EasyPower.
- Se solucionó un problema en el informe Comparación de Escenarios de corriente máxima disponible de equipos donde las barras no se filtraban según Área y Zona.
Cortocircuito
- Se solucionó un problema en el informe de corriente máxima disponible de equipos no mostraba el texto ANSI/IEC Error de Coincidencia en la columna Comentarios para CCM y paneles.
- Se solucionó un problema por el cual, en ciertas situaciones en IEC, se ignoraba un estado abierto de disyuntor de enlace de barras.
- Se solucionó un problema por el cual el informe de servicio del equipo no mostraba la corriente máxima disponible de equipo más baja cuando estaba por debajo de una calificación específica.
- Se solucionó un problema por el cual la visualización de un diagrama-unifilar no se actualizaba después de realizar Provocar falla y Almacenar kA Simétrico.
- Se solucionó un problema por el cual, en algunas situaciones, los variadores no-regenerativos mostraban una contribución de cortocircuito.
- Se solucionó un problema por el cual se omitió el cálculo de la corriente máxima disponible del equipo para los dispositivos de los cuales las calificaciones se obtuvieron utilizando Auto-Cálculo del menú Cambio.
- Se solucionó un problema en los generadores IEC donde el valor por-unidad de Rgf se calculaba incorrectamente.
Misceláneo
- Se solucionó un problema por el cual, al usar la función Cambiar nombre de Identificación para crear un nombre que incluía un paréntesis, se detenía EasyPower inesperadamente.
- Se solucionaron problemas y se realizaron mejoras en los gráficos de diagramas-unifilares, incluidos los comportamientos de posicionamiento y arrastre.
- Se solucionaron problemas y se realizaron mejoras a la característica Ajuste a Cuadrícula.
- Se solucionaron problemas y se realizaron mejoras en los dibujos.
