Haga doble clic en uno de los motores y rellene el cuadro de diálogo como se muestra a continuación. No cambia el campo Hacia la barra, porque eso cambiaría las conexiones del diagrama unifilar.
Complete el campo X/R en último lugar haciendo clic en la pestaña Cortocircuito, asegurándose de que la casilla de verificación Cálculo automático esté seleccionada. Después de escribir los datos, haga clic en OK. Si no rellene todos los campos necesarios, recibirá un mensaje que le pregunta si desea guardar lo que escribió.
Sugerencia: Puede desactivar este mensaje en Herramientas > Opciones > General.

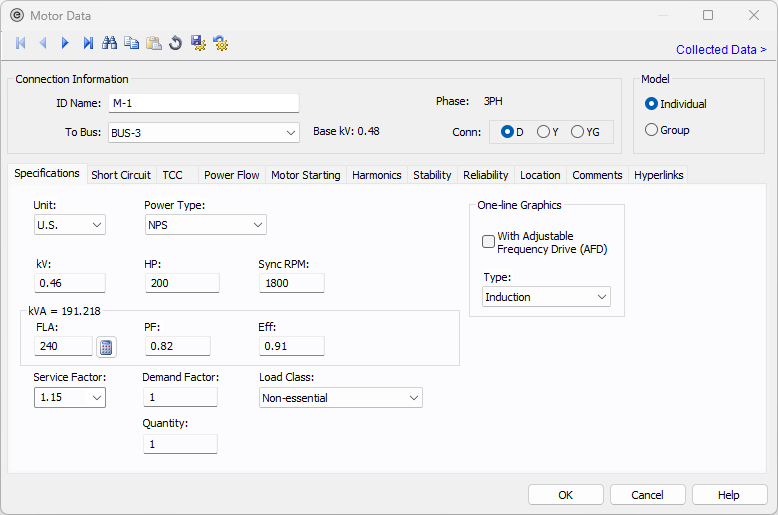

Figura 1: Para Escribir Datos de Motor
