Cuando cables, líneas de transmisión y electroductos son elegidos de la paleta, el puntero se convierte en un retículo. Coloque el retículo en la barra deseada y haga clic en el botón izquierdo del mouse (pero no lo suelte aún) Esto establece un extremo de la línea. Ahora arrastre el retículo a la otra barra y suelte el botón del mouse para fijar el otro extremo de la línea.
Figura 1: Para Agregar un Cable

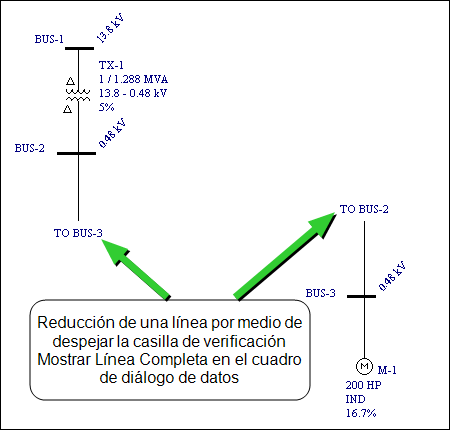

Los cables largos, líneas de transmisión y electroductos para barras pueden ser mostrados como líneas cortas que se cuelgan de una barra con la barra opuesta marcada en el diagrama-unifilar. Esto es útil cuando una línea se extiende a través del diagrama-unifilar y que se necesitaría esfuerzo extra para hacer espacio para ello. Se crean líneas reducidas al despejar la casilla de verificación Mostrar Línea Completa en los cuadros de diálogo de datos de línea. Puede redimensionar una línea reducida en el diagrama-unifilar.
Figura 2: Línea Reducida
