Las líneas pueden tener los atributos descritos a continuación. Para dibujar una línea recta horizontal, Y1 e Y2 son los mismos, y X1 y X2 marcan los extremos del comienzo y final de la línea. Del mismo modo, para dibujar una línea vertical, X1 y X2 son iguales e Y1 e Y2 establecen los extremos del inicio y final de la línea. Para dibujar una línea diagonal, especifique las coordenadas X e Y del inicio y final.
X1 [Obligatorio] Valor x inicial en unidades especificadas.
Y1 [Obligatorio] Valor e inicial en unidades especificadas.
X2 [Obligatorio] Valor x final en unidades especificadas.
Y2 [Obligatorio] Valor y final en unidades especificadas.
LineWidth [Opcional, predeterminado =2] Ancho de la línea
LineStyle [Opcional, predeterminado = 0] Estilo de la línea
0 = Sólida
1 = Discontinua
2 = Punto
3 = Discontinua punto
4 = Discontinua punto punto
Color [Opcional, predeterminado = 0 (negro)] Valor ARGB del color de la línea
El formato es #AARRGGBB, para alfa (transparencia), R-rojo, G-verde y B-azul. Ver Colores Hexadecimales para más información sobre configuración de valores de color.
Muestra: Dibujo de una línea vertical
<Line>
<X1>3</X1>
<Y1>0</Y1>
<X2>3</X2>
<Y2>0,75</Y2>
<LineWidth>2</LineWidth>
<LineStyle>0</LineStyle >
<Color>#FF000000</Color>
</Line>

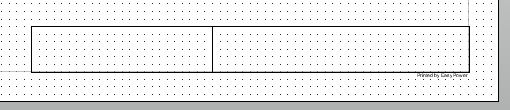

Al añadir este código al código anterior para dibujar un rectángulo, una línea de partición se crea en el bloque de título.
Figura 1: Ejemplo línea de partición
