Puede mostrar las corrientes de falla como rms simétricas, rms asimétricas o máxima. Para cambiar el tipo de corriente para visualizar, en la pestaña Cortocircuito, haga clic en
Opciones de Cortocircuito, haga clic en la pestaña Salida de Diagrama-unifilar, y seleccione el tipo deseado en Corriente de Falla, como se muestra en la siguiente figura. Las siguientes opciones están disponibles:
- Simétrico: valor rms del componente CA.
- Asimétrica (Asymmetrical): valor rms de los componentes CA y CC combinados.
- Máximo simétrico y (Máximo asimétrico): La corriente máxima de fase entre las tres fases. Se muestran ambos valores rms simétricos CA rms y asimétricos rms, los valores asimétricos que aparecen entre paréntesis.
- Máximo simétrico y (Pico máximo momentáneo): La corriente máxima de fase entre las tres fases. Se muestran ambos valores iniciales simétricos rms (Ik”) y (Ip) picos, los valores picos aparecen en paréntesis.
Las tres primeras elecciones son aplicables para cualquier intervalo de tiempo, mientras que la última elección sólo es aplicable para las corrientes iniciales.

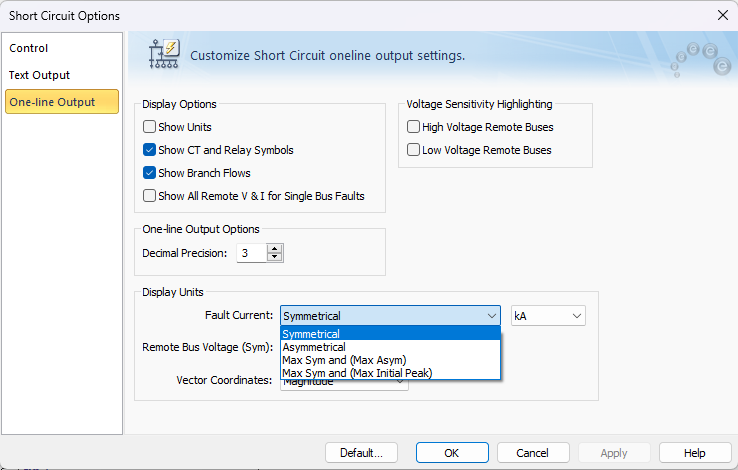

Figura 1: Tipos de corrientes de falla para IEC
