Para Agregar Condiciones de Visualización

Se puede agregar condiciones de visualización a cada uno de los campos de formato o texto. Esto determina si el texto aparece.

Para agregar condiciones a campos o texto:

  1. Desde la pestaña Inicio, haga clic en Editar plantilla.

    2. Se resalta el botón Edición de plantilla del menú Inicio.

  2. Seleccione la plantilla que desea modificar y luego, haga clic en Editar.

    3. Se muestra el cuadro de diálogo Plantillas de texto. Hay una plantilla personalizada seleccionada.

  3. Cerca de Texto de Diagrama-unifilar para, seleccione el elemento para el que desea agregar una condición. Para este ejemplo, hemos elegido Interruptor-automático BT.

    4. Se muestra el cuadro de diálogo Editar plantilla de texto. En el campo Texto de diagrama unifilar para, está seleccionado Interruptor automático BT.

  4. En el cuadro de formato, seleccione el campo o el texto al que desea agregar condiciones de visualización. Si lo desea, puede arrastrar un nuevo campo al cuadro. Para nuestro ejemplo, hemos agregado el tipo de conexión (Tipo de Conexión ). El área de la derecha muestra el texto de ejemplo "Alimentador". Hasta este punto, no se aplican condiciones.

    5. En el cuadro de diálogo Editar plantilla de texto, se resalta Tipo de conexión en dos lugares, y el área de Vista previa muestra la información del interruptor automático.

  5. Hacer clic Agregar Condición de Visualización.

    6. En el cuadro de diálogo Editar plantilla de texto, se seleccionó Tipo de conexión, y se resalta el botón Añadir condición de visualización.

    Nota: Si no ve el botón Añadir condición de visualización, asegúrese de haber seleccionado un campo en la casilla de arriba.

  6. Seleccione las condiciones que desea que sean verdaderas, lo que hará que se muestre el campo o texto seleccionado. En este ejemplo, hemos seleccionado para mostrar el campo Tipo de Conexión cuando el tipo de conexión es igual a Alimentador.

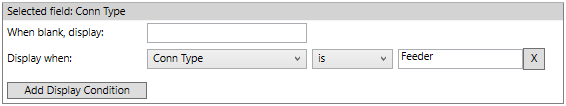

    7. La condición “cuando” de Visualización se establece para visualizar el valor de Tipo de conexión cuando el tipo de conexión se establece como Alimentador.

  7. Tenga en cuenta que la columna de vista previa está configurada en "Alimentador" y la Vista preliminar muestra el texto "Alimentador."

    8. El Tipo de conexión se establece como Alimentador y el área Vista previa incluye el texto “Alimentador”.

  8. Hacer clic Agregar Condición de Visualización otra vez.
  9. Selecciona la próxima condición de visualización. En este caso, también queremos mostrar el valor cuando Tipo de Conexión es igual a Enlace. Usamos una declaración "o" ("or") porque queremos que cualquiera de las condiciones sea verdadera.

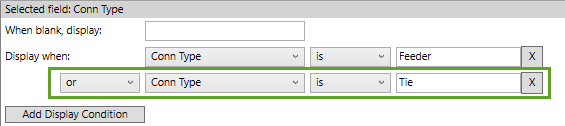

    10. Se selecciona una condición “o” cuando el tipo de conexión se establece como “Enlace”.

  10. Tenga en cuenta que el área de vista previa todavía muestra el texto "Alimentador." Esto es porque la primera condición sigue siendo verdadera.

    11. El Tipo de conexión muestra “Alimentador” y el texto sigue apareciendo en el área de Vista previa.

  11. En la columna de vista previa de la derecha, despeja el texto Tipo de Conexión y observe que el texto ya no aparece en el área Vista previa. Esto se debe a que el Cuando está en blanco, muestre está configurado para no mostrar nada cuando el campo está en blanco.

    12. El campo Tipo de conexión se muestra en blanco. Cuando la condición Cuando esta en blanco, el campo de visualización también esta en blanco. La palabra “Alimentador” no aparece en el área de Vista previa.

  12. En la columna Vista previa a la derecha, cambia el texto de Tipo de Conexión a Enlace y observa que texto aparece en el área Preview .

    13. El valor de Tipo de conexión está configurado como “Enlace”, y el área de Vista previa ahora muestra “Enlace”.

  13. Cuando termine de introducir cambios, realice una de las siguientes acciones:
    • Haga clic en Guardar como para guardar sus cambios en una nueva plantilla personalizada. Puede escribir un nuevo nombre de plantilla y luego hacer clic en Aceptar

      • Se muestra el cuadro de diálogo Guardar plantilla como. Se ingresó un nombre personalizado en la casilla Plantilla.

    • Haga clic en Guardar para guardar sus cambios en una plantilla personalizada existente.

  14. Haga clic en Cerrar para cerrar el cuadro de diálogo Plantillas de texto.

    15. Se muestra el cuadro de diálogo Plantillas de texto. Se muestra la plantilla personalizada en la lista.

  15. Su plantilla personalizada se muestra en la lista Seleccionar plantilla de texto y se aplica automáticamente al diagrama unifilar.

    16. En el menú Inicio, en Seleccionar plantilla personalizada, se muestra el nombre de la plantilla personalizada.

  16. Si crea varias plantillas de texto personalizadas, puede utilizar la opción Seleccionar plantilla de texto para aplicar la plantilla deseada al diagrama unifilar.
