Ejemplos de Asignación por Familia

En esta sección, mostramos algunos ejemplos que describen cómo se utilizan las diferentes opciones de asignación.

Tenga en cuenta que si selecciona un archivo de datos junto a Basado en datos de Revit, puede previsualizar los resultados de la asignación.

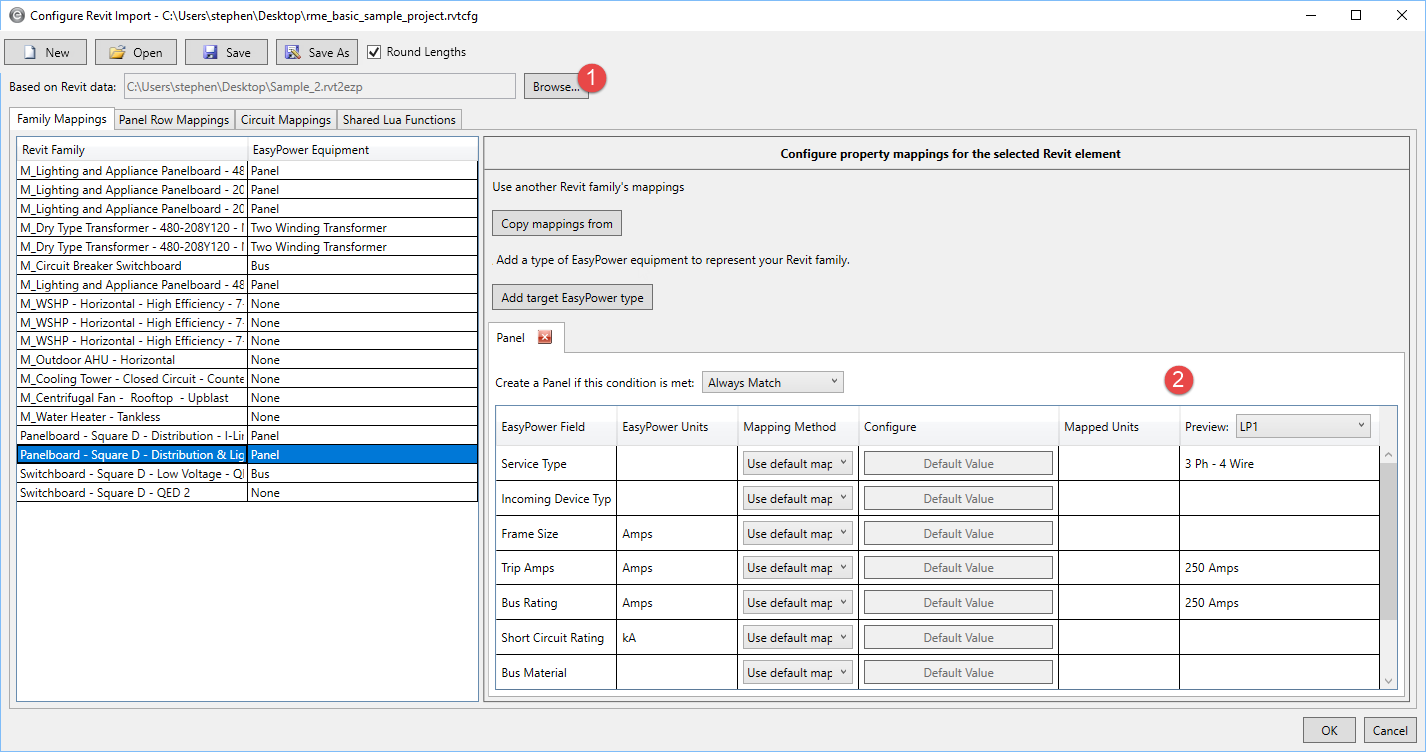

El número 1 se muestra junto al botón Navegar. El número 2 se muestra en la pestaña Panel, indicando los resultados de asignación del archivo seleccionado.

Figura 1: Previsualiza Resultados de Asignación

Utilizar Asignación Predeterminada

La asignación predeterminada es la opción de asignación más sencilla. EasyPower utiliza asignaciones predeterminadas para determinar valores de asignación.

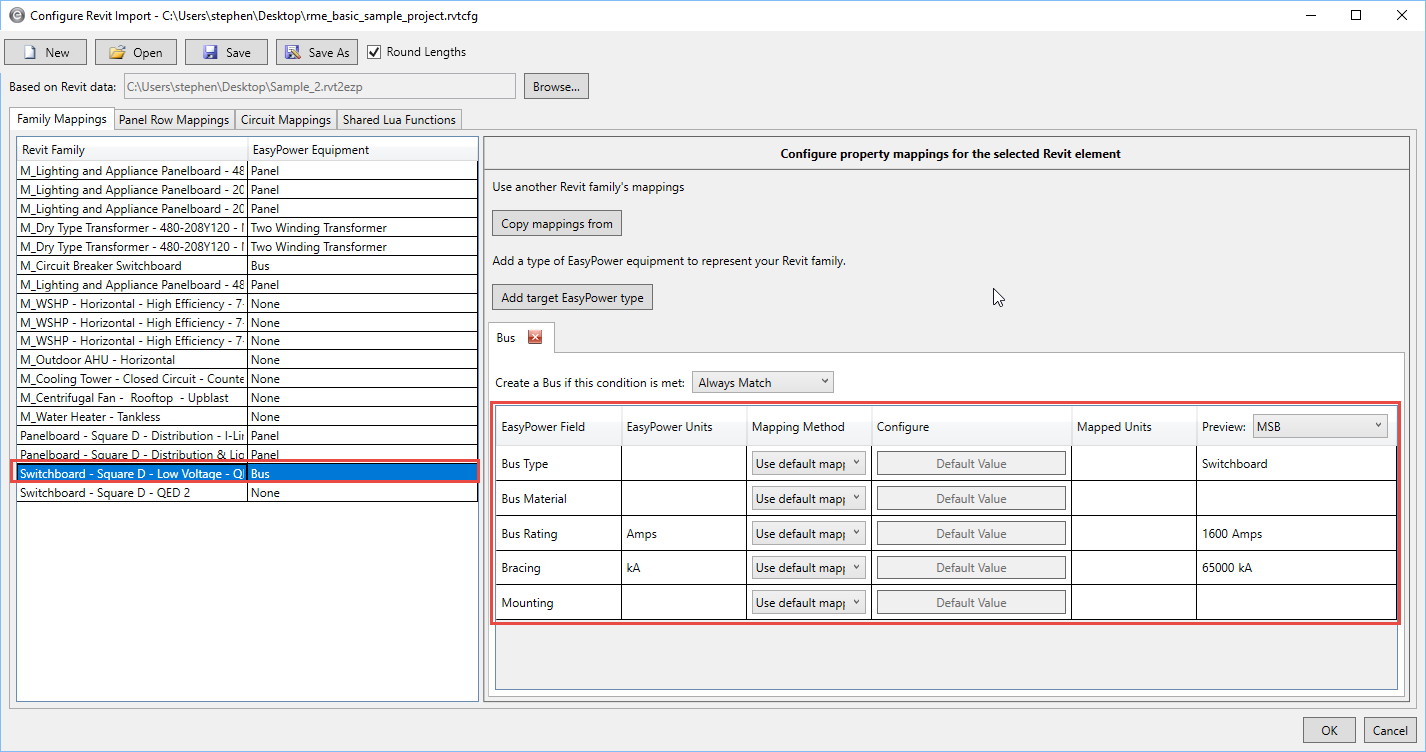

En el ejemplo que se muestra a continuación, el tablero de conmutación seleccionado se asigna a un tipo de barra de tablero, y los valores para Tipo de Barra, Clasificación de Barra y Refuerzo mecánico están determinados por la configuración predeterminada. El tablero de conmutación "MSB" ha sido seleccionado en la lista Vista previa, por lo que los valores predeterminados para el tablero de conmutación aparecen en la columna.

En la pestaña Asignaciones familiares, se seleccionó un tablero de conmutación. En la pestaña Barra relacionada, se resaltan los métodos de asignación.

Figura 2: Tablero de conmutación Configurado para Utilizar Asignación Predeterminada

Determinación de Cómo se Derivan las Asignaciones Predeterminadas

El programa EasyPower determina las asignaciones predeterminadas. Para aprender cómo se deriva asignaciones predeterminadas, haga clic en Valor Predeterminado. El programa muestra un mensaje que describe la asignación predeterminada, similar a la que se muestra a continuación.

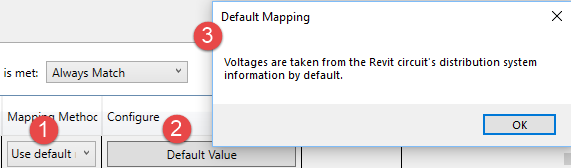

El número 1 se muestra por encima de la opción Utilizar predeterminados. El número 2 se muestra por encima del botón Valor predeterminado. El número 3 se muestra por encima en el cuadro de dialogo Asignación predeterminada.

Figura 3: Mensaje de Asignación Predeterminada

Si desea valores diferentes, utilice una de las otras opciones de asignación para anular la configuración predeterminada.

Asignar Valores de Revit

También puede asignar a valores Revit. Puede seleccionar el parámetro de Revit y especificar que valores de Revit asociar con cada valor de EasyPower. Puede tener múltiples valores para cada parámetro. Esto le permite efectivamente asignar un solo parámetro de Revit a más de un valor. Este opción sólo es disponible cuando el valor de EasyPower correspondiente es parte de una lista.

En este ejemplo, para el cuadro eléctrico, la asignación para el Tipo de Servicio está configurado para asignarse a los valores de Revit.

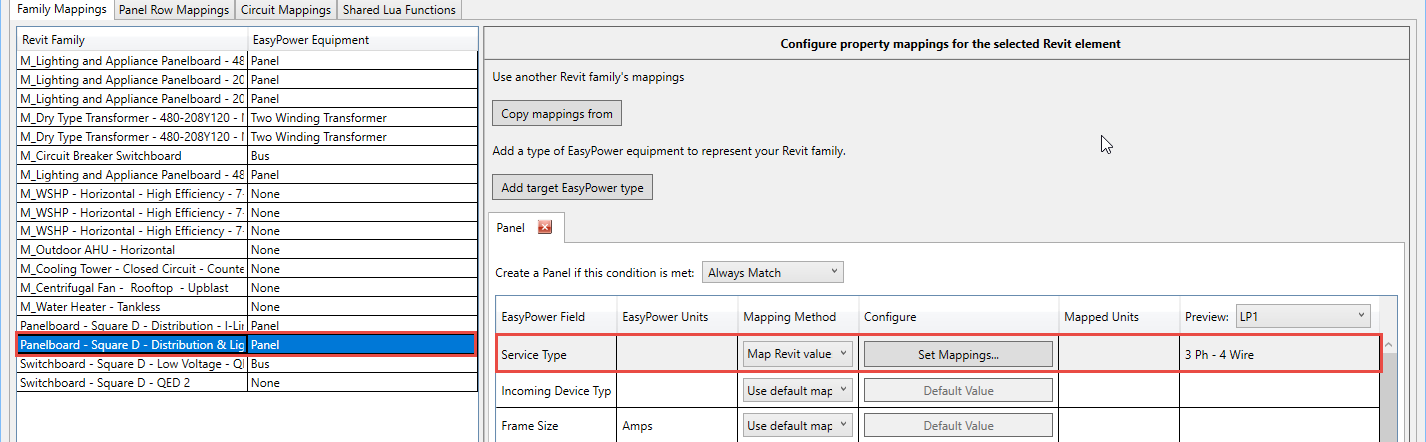

En la pestaña Asignaciones familiares, se seleccionó un panel de distribución. En la pestaña Panel, está resaltado el Método de asignación para Tipo de servicio y se muestra como el Asignar valor de Revit.

Figura 4: Cuadro eléctrico utilizando valores de Revit para el Tipo de servicio

Hacer clic Establecer Asignaciones para ver el parámetro y los valores de Revit asociados. En este caso, para el parámetro Revit Sistema de distribución, hay varios valores de Revit asociados con varias configuraciones de fase y cableado de EasyPower.

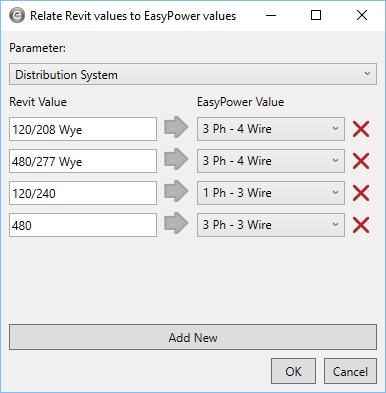

Se muestra el cuadro de diálogo Relacionar los valores de Revit con los valores de EasyPower para los parámetros de Sistema de distribución.

Figura 5: Asignación de Valores de Revit para el Parámetro del Sistema de Distribución

Puede agregar valores adicionales al parámetro Revit haciendo clic en Añadir nuevo, escribiendo un nuevo Valor de Revit y luego seleccionando el Valor de EasyPower de la lista.

Utilice Parámetro de Revit

Puede seleccionar utilizar un parámetro específico de Revit y asignarlo a un campo de EasyPower.

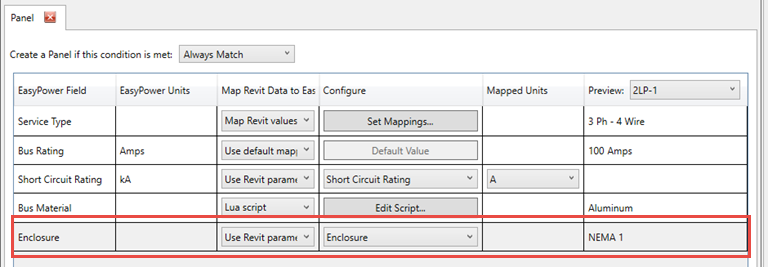

En el ejemplo a continuación, el campo Envolvente de EasyPower está asignado al parámetro llamada Envolvente Enclosure. El resultado en la vista previa para 2lP-1 es NEMA-1.

Se muestra la pestaña Panel. El campo Gabinete está configurado como Utilizar parámetro de Revit, y el resultado es NEMA 1.

Figura 6: Utilice Ejemplo Parámetro de Revit

Del mismo modo, la Clasificación de Cortocircuito también se asigna al parámetro Revit Clasificación de Cortocircuito. En este caso, las unidades de EasyPower están en kA, pero las unidades asignadas se configuran en amperios.

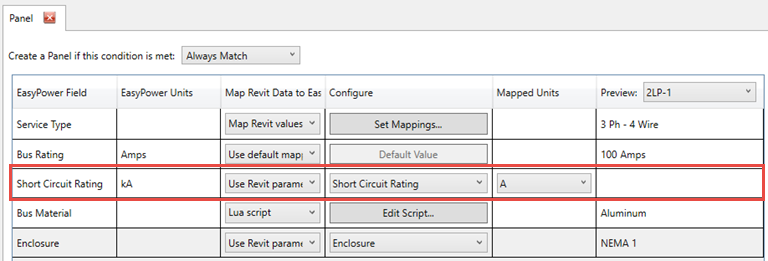

Se muestra la pestaña Panel con la Clasificación de cortocircuito resaltada. Las Unidades asignadas se configuraron como “A” para amperes.

Figura 7: Utilice Ejemplo Parámetro de Revit, con Unidades

Escriba un Valor

En este ejemplo, la configuración para los diversos campos de EasyPower se han establecido mediante escribir un valor para cada uno.

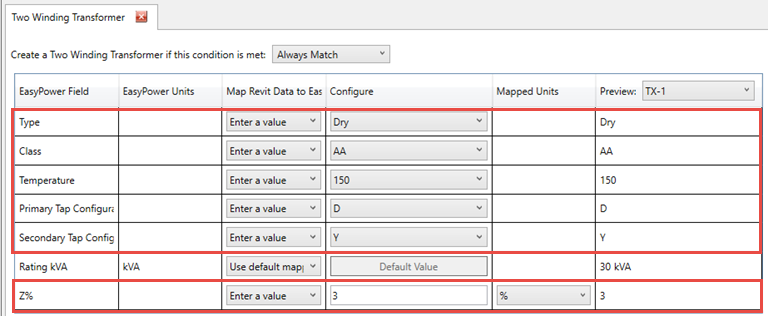

Se muestra la pestaña Transformador de devanado doble, con varios campos configurados con la opción Ingresar un valor. La columna Configurar muestra el valor, y la columna Vista previa, muestra el resultado.

Figura 8: Para Escribir Valores

Cuando escribe un valor, puede seleccionar de una lista o escribir manualmente un valor.

Script Lua

En este ejemplo, se usa un script Lua para mostrar el parámetro "Montaje" como se define en Revit para el campo de EasyPower.

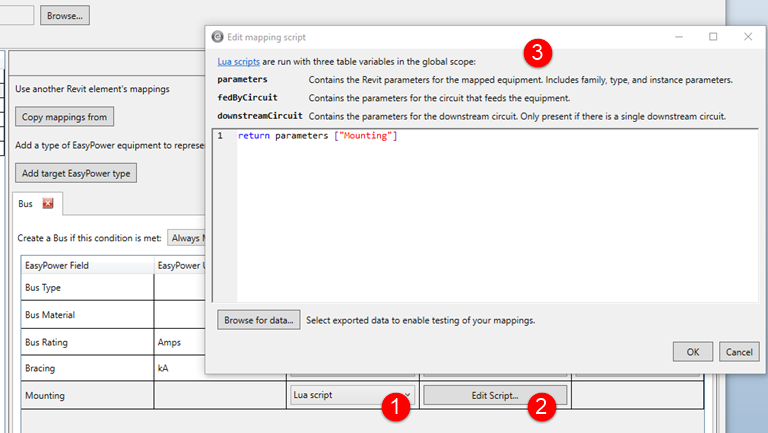

En la pestaña Barra, se muestra el número 1 junto a Script Lua. El número 2 se muestra junto a Editar script. El número 3 se muestra por encima del cuadro de dialogo Editar script de asignación.

Figura 9: Ejemplo 1 Editar Script Lua Asignación

En este ejemplo, se utiliza un script Lua para mostrar el parámetro "Material de la barra" tal como se define en Revit para el campo de EasyPower.

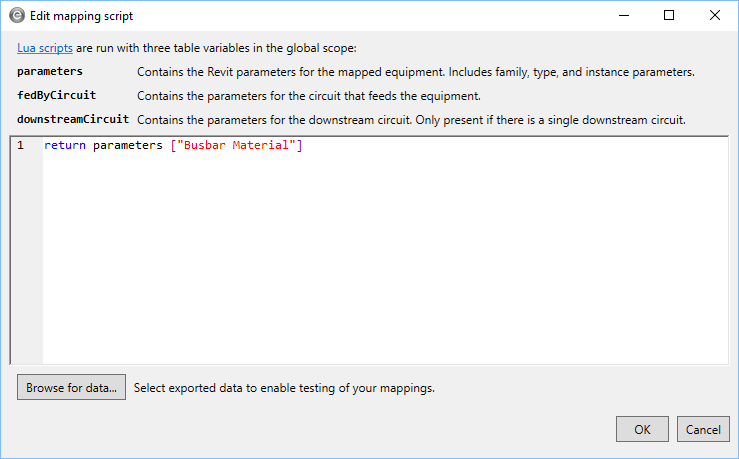

Se muestra el cuadro de diálogo Editar script de asignación.

Figura 10: Ejemplo 2 Editar Script Lua Asignación

Para obtener ejemplos adicionales, incluido el uso de funciones compartidas de Lua dentro de los scripts de Lua, consulte Scripts Lua.
