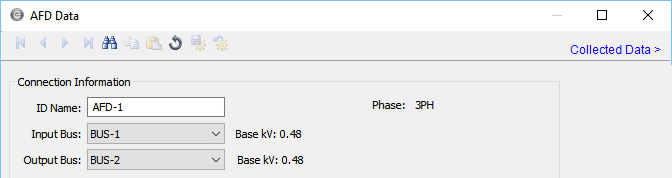

Figura 1: Información de Conexión
| Opción | Descripción |
|---|---|
|
Nombre de Identificación |
Identifica únicamente el elemento de equipo. El programa asigna automáticamente un nombre, pero se puede cambiar, si es necesario. El nombre puede tener hasta 30 caracteres de longitud.No se pueden utilizar caracteres especiales como &!%^\,? en el nombre. Para variadores de frecuencia ajustable, el programa asigna automáticamente los nombres AFD-1, AFD-2, AFD-3, etcétera. |
|
Barra de Entrada |
Nombre de identidad de la barra en el lado de entrada del variador de frecuencia ajustable. La kV de base de la barra se muestra a la derecha. La kV de base muestra la tensión más alta entre los conductores portadores de corriente. Para equipos trifásicos o monofásicos conectados línea-a-línea, la kV de base es la tensión línea-a-línea (LL). Para equipos monofásicos conectados de línea-a-neutro (LN), la kV de base es la tensión de línea-a-neutro. |
|
Barra de Salida |
Nombre de Id. de la barra en el lado de salida del variador de frecuencia ajustable. La kV de base de la barra se muestra a la derecha. La kV de base muestra la tensión más alta entre los conductores portadores de corriente. Para equipos trifásicos o monofásicos conectados línea-a-línea, la kV de base es la tensión línea-a-línea (LL). Para equipos monofásicos conectados de línea-a-neutro (LN), la kV de base es la tensión de línea-a-neutro. |
|
Fase |
El tipo de fase para este elemento:
La selección de fase se aplica tanto al lado de entrada como al lado de salida del Variador de Frecuencia Ajustable. |
|
(Ícono de Información) |
El icono de información azul indica que el elemento debe desconectarse para cambiar el valor. Ver Ícono de Información para más información. |
