Caídas de Tensión

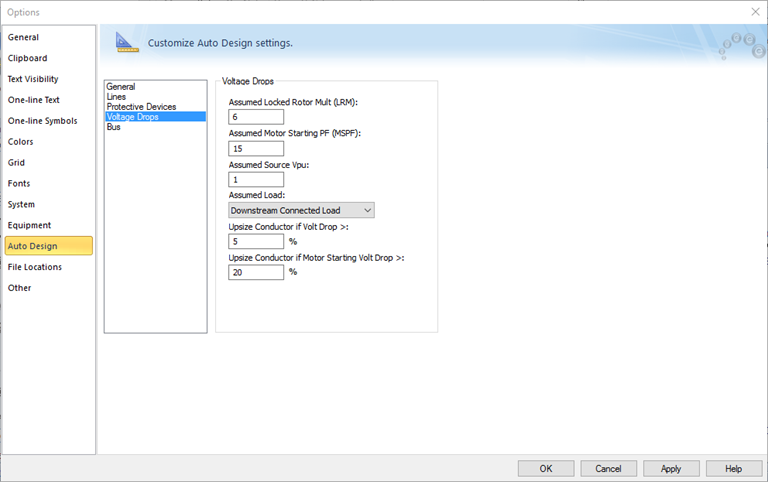

Diseño automatizado le permite seleccionar los cables de mayor clasificación, si la caída de tensión al final del cable aguas abajo es superior a un valor especificado por el usuario. La caída de tensión se define como sigue:
Caída de Tensión = (kV Base – Tensión Calculada)/ kV Base * 100%
| Opción | Descripción |
|---|---|
|
Multiplicador de Rotor Bloqueado Asumido |
Este valor, multiplicado por los amperios de carga plena de motores, proporciona la corriente de inserción. Este valor se utiliza para todos los circuitos de motores para el cálculo de caída de tensión, mientras se dimensiona los cables. |
|
Voltaje por unidad de Fuente Asumida |
La tensión por-unidad en el extremo de la fuente del cable. |
|
Carga Asumida |
Tipo de cálculo de amperios para calcular la caída de tensión. Las elecciones son:
|
|
Incrementa Dimensión de Conductor si Caída de Tensión > |
Si la caída de tensión debido a la carga es mayor que el valor especificado, el programa selecciona el siguiente cable más grande con el fin de mantener la caída de tensión dentro de los límites especificados. Para evitar incrementar la dimensión de cables basado en la caída de tensión, el campo de edición debe estar en blanco. |
|
Incrementa Dimensión de Conductor si Caída de Tensión al Arrancar Motor > |
Si la caída de tensión debido al arranque del motor es mayor que el valor especificado, el programa selecciona el siguiente cable más grande para que la caída de tensión se mantiene dentro de los límites especificados. Importante: Para evitar incrementar la dimensión de cables basado en la caída de tensión de arranque, el campo de edición debe estar en blanco. |
