Pestaña de Salida por Gráfico

Para establecer las opciones de estabilidad dinámica, del modo de análisis Estabilidad Dinámica, haga clic en Estabilidad.

Sugerencia: También puede acceder a las opciones que están dentro del modo Editar base de datos al hacer clic en la flecha que está debajo de Estabilidad en el menú Inicio, y luego en Opciones de DS.

Se muestra la pestaña Gráfico del cuadro de diálogo Opciones de estabilidad dinámica.

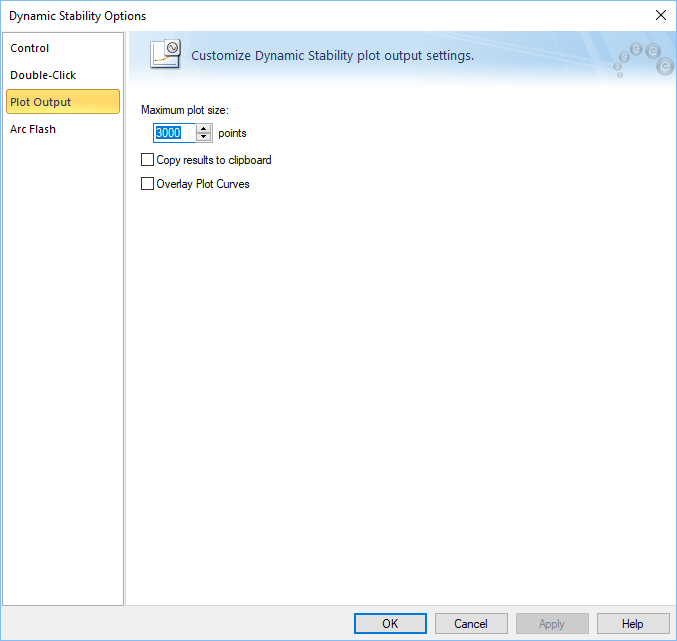

Figura 1: Opciones de Estabilidad Dinámica - Salida por Gráfico

Descripciones de Opción
Opción Descripción

Tamaño máximo de gráfico

Este es el número de puntos de datos en varios intervalos de tiempo almacenados para cada variable durante una ejecución de la simulación.

Copia resultados al portapapeles

Cuando se ejecuta una simulación, los datos se copian al portapapeles si esta casilla de verificación está seleccionada. Puede pegar los datos a una hoja de cálculo.

Solapa Curvas de Gráfico

Con esta casilla de verificación seleccionada, las curvas de diversas variables solapan entre sí. Si la casilla de verificación no está seleccionada, las curvas se separan y los ejes verticales se escalan automáticamente.
