Ejemplo 2: Inversor CC de Enlace con un Banco de Baterías (UPS)

En este ejemplo, creamos un inversor CC de enlace con un banco de baterías, también conocido como UPS.

Para ver la muestra y realizar cada análisis, abra el archivo de ejemplo DC Link Inverter with Battery Bank.dez ubicado en el directorio Muestras.

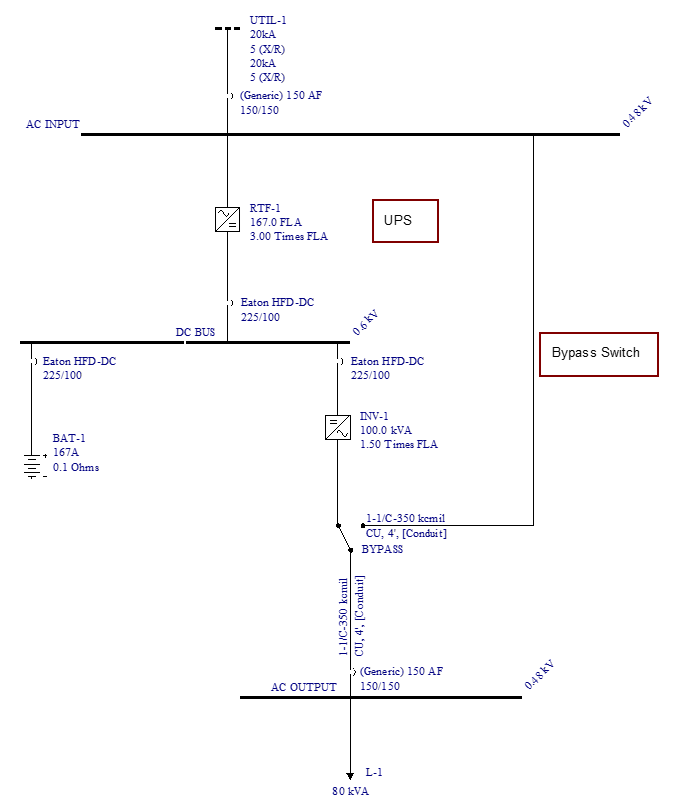

Se muestra el ejemplo de Inversor de enlace de CC con un Banco de baterías (UPS).

Figura 1: Muestra Inversor CC de Enlace con un Banco de Baterías (UPS)

Realice las siguientes tareas:

  1. Seleccione Cortocircuito para abrir el modo de análisis de cortocircuito.
  2. Haga clic en Momentáneo
  3. Haga doble clic en la BARRA CC para realizar cálculos de fallas en esta barra. Tenga en cuenta las contribuciones de corriente de falla del rectificador y la batería.

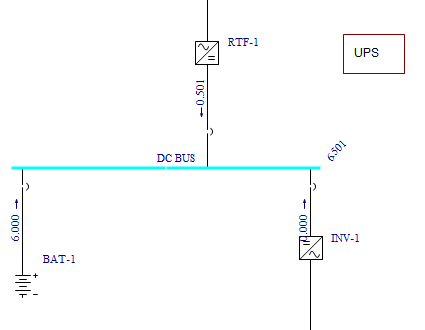

    4. Se muestran los resultados de falla de CC para una única barra.

  4. Mientras que está en el modo de análisis de cortocircuito, haga clic en Provoca falla de barra(s) para provocar fallas en todas las barras.

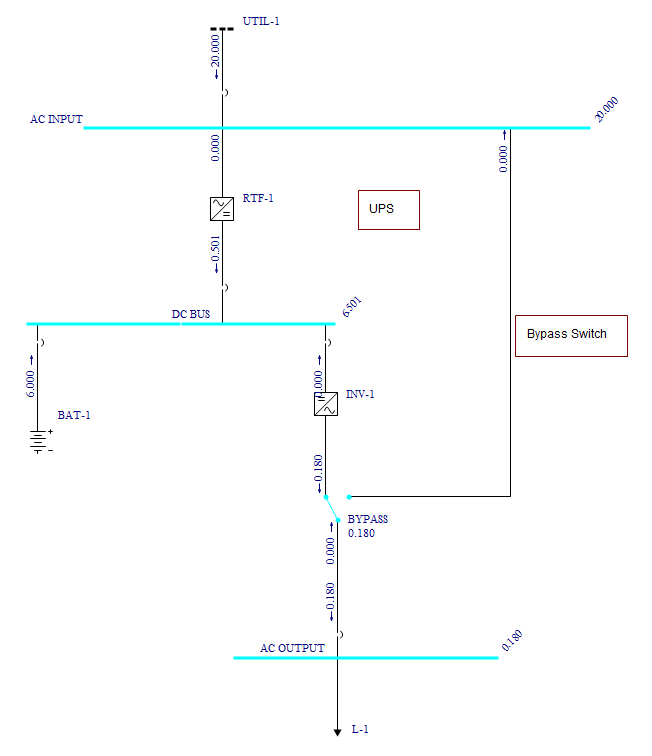

    5. Se muestran los resultados de falla de CC para varias barras.

  5. Haga clic en Opciones de cortocircuito y seleccione la pestaña Peligro de arco eléctrico. Tenga en cuenta las opciones rodeadas a continuación.

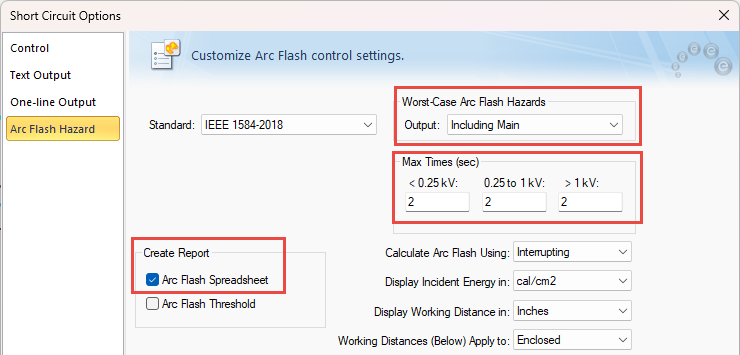

    6. Se muestra la pestaña Peligro de arco eléctrico del cuadro de diálogo Opciones de cortocircuito. Resultado de peor caso de peligro de arco eléctrico esta configurado como Incluido el principal, Tiempos máx. está configurado como 2 segundos para cada nivel de tensión, y la casilla de verificación Hoja de cálculo de arco eléctrico está seleccionada.

  6. Cierra el cuadro de diálogo Opciones de cortocircuito y, a continuación, haga clic en Arco Eléctrico para ver los resultados del análisis de peligro de arco eléctrico.

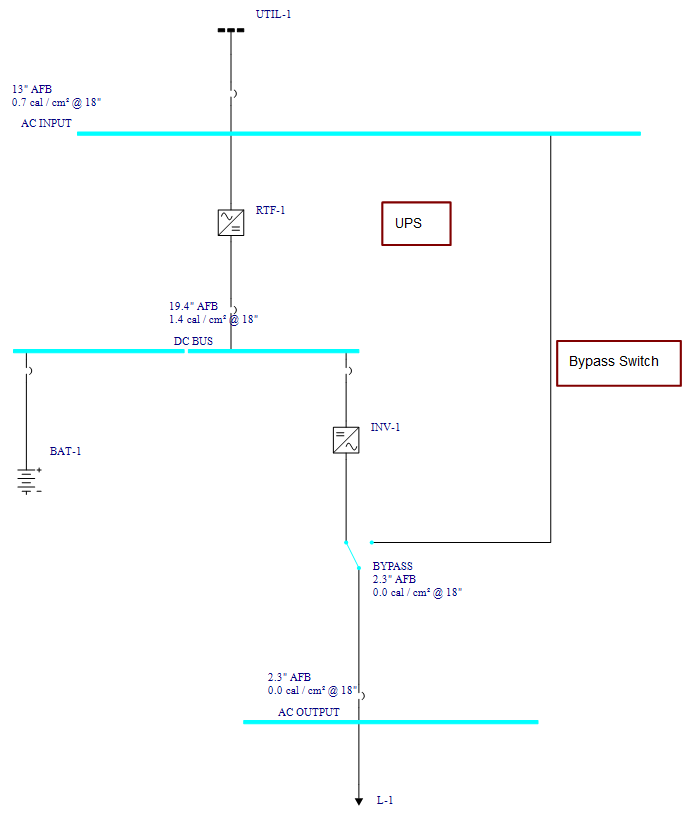

    7. Se muestran los valores de arco eléctrico en el diagrama unifilar.

  7. Presione F8 para arreglar las ventanas para arco eléctrico.

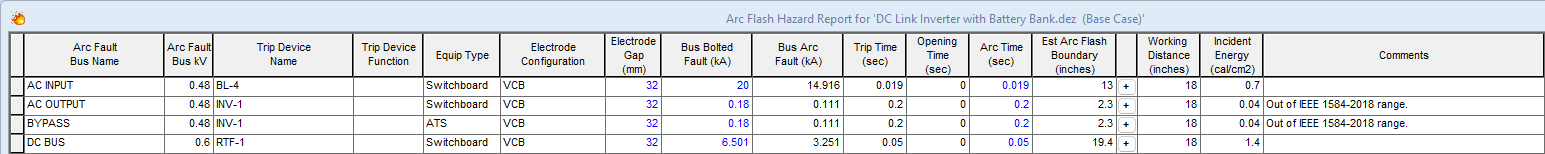

    8. Se muestra el Informe de peligro de arco eléctrico.

    Figura 2: Informe de Peligro de Arco Eléctrico para Ejemplo de Inversor CC de Enlace

  8. En el diagrama-unifilar, haga doble clic en el símbolo de la Desviación de Interruptor de Transferencia Automática. La conexión cambia al modo de desviación. Esto es típico durante un cortocircuito. Los resultados de peligro de arco eléctrico cambian en la barra de SALIDA CA.

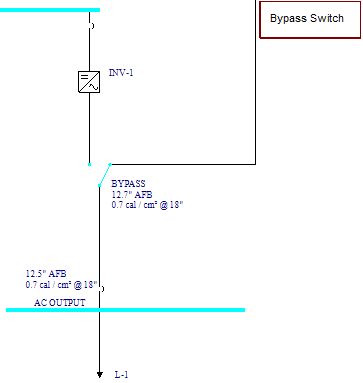

    9. Se muestran los resultados de arco eléctrico para la corriente de falla suministrada por el interruptor de desviación.
