Tutorial - Listados de Panel

Este tutorial proporciona un resumen breve del módulo listado de panel de EasyPower.

Para Crear un Listado de Panel

  1. Abra un nuevo diagrama-unifilar al hacer clic en Archivo > Nuevo > Diagrama-unifilar Nuevo.

    2. Sugerencia: Si está viendo la Página de inicio, se puede hacer clic en Nuevo (New) para abrir un diagrama-unifilar en blanco.

  2. En la Paleta de Equipo, seleccione Listado de Panel. El puntero cambia a un símbolo de panel. Haga clic en cualquier lugar del diagrama-unifilar para colocar el listado de panel.

    3. Se muestra el símbolo de panel en el diagrama unifilar.

Dependiendo de la configuración, puede ser que deba hacer clic en Listado de Panel otra vez o hacer clic en la flecha Selecciona para regresar al puntero.

Para Escribir Datos de Listado de Panel

  1. Haga doble-clic en el panel que acaba de agregar al diagrama-unifilar.

    2. En el cuadro de diálogo Datos de Panel, observe que hay varias pestañas. La pestaña Especificaciones contiene campos de entrada para información de panel. La mayoría de éstos no son necesarios para los cálculos de análisis. Para este tutorial, asuma que las unidades son configuradas para EE.UU. y no para el sistema Métrico.

  2. En el área Información de Conexión, observe el signo de exclamación rojo junto al cuadro kV de Base, indicando que se requiere. Escriba 0,48 en el cuadro.
  3. Haga clic en la pestaña Descripción. En el cuadro de diálogo Ayudante de Creación Listado de Panel, seleccione 6 como el número de filas que desea crear. Esto equivale a un panel de 12 circuitos. Haga clic en OK.
  4. En la pestaña Descripción, en Vista, asegúrese que la opción Detallada - Ambos Lados está seleccionada.

    5. Nota: Puede cambiar el tamaño de la ventana del cuadro de diálogo Datos de Panel al arrastrar sus bordes. También puede maximizar el cuadro de diálogo en su pantalla al hacer clic en el botón Maximiza.

    En la pestaña Descripción del cuadro de diálogo Datos de panel, se muestra la hoja de cálculo de panel.

  5. Escriba los datos en la hoja de cálculo del panel igual que lo haría en otras hojas de cálculo estándar tal como las de Excel. Los datos se validan al escribirlos.

    6. La barra de herramientas de la hoja de cálculo de panel incluye opciones adicionales al ver la pestaña Descripción (ver abajo). Debe hacer clic en alguna parte de la hoja de cálculo para tener acceso a los botones de la barra de herramientas.

    Se muestra la barra de herramientas para la hoja de cálculo de panel.

    La hoja de cálculo tiene sus propias barras de desplazamiento para moverse. También puede ver las pestañas al fondo de la hoja de cálculo (se muestra a continuación) para moverse a otras secciones de la hoja de cálculos.

    Se muestran las pestañas en la parte inferior de la hoja de cálculo de panel.

    Los circuitos típicos de los paneles están alineados en dos columnas: una en el lado izquierdo del tablero y una a la derecha. La hoja de cálculo de panel de EasyPower tiene la misma disposición (consultar figura anterior). Cada fila de la hoja de cálculo representa dos polos del circuito—uno a la izquierda y uno a la derecha.

    Para modelar cargas bifásicas o trifásicas en los paneles, simplemente especifique el número de polos en la columna Interruptor-automático/Polos Fusible.

  6. En la primera fila de la hoja de cálculo izquierda, escriba 3 en Interruptor-automático/Polos Fusible. (Puede ser que necesite desplazarse a la derecha para encontrar esta columna.) Después haga clic en una celda diferente para que se guarde el cambio en la celda Interruptor-automático/Polos con Fusibles.

    7. Con la excepción de las columnas de carga, las siguientes dos filas en la hoja de cálculo a la izquierda ya no están disponibles. Cada fila en el lado izquierdo representa un polo o fase. Cuando se selecciona la casilla de verificación de Disposición de Fase Fija, los datos de carga para las tres filas (fases) se especifican en un patrón diagonal para cada fase.

  7. En la primera fila de la hoja de cálculo derecha, escriba 2 en Interruptor-automático/Polos con Fusibles. Después haga clic en una celda diferente para que el cambio en la celda Interruptor-automático/Polos Fusible quede almacenado.

    8. Solo se desactiva una fila adicional. Ya se puede escribir los datos de carga para la fila, pero los otros campos en la fila no son disponibles.

  8. Llene todas las celdas VA(A), VA(B) y VA(C) en ambos lados del panel como se muestra a continuación. Observe que la carga monofásica 2500VA recibe entrada en solamente una de las celdas VA (VA(C)). La carga bifásica recibe los datos de carga de 7000VA en solo dos fases (VA(A) y VA(B)). La carga trifásica recibe los datos de sus cargas por las tres fases.

    9. Se muestra la sección Carga conectada de la hoja de cálculo de panel.

    Las celdas que tienen datos inadecuados para propósitos de análisis se resaltan en rojo. Aquí no aparecen celdas en rojo, ya que por predeterminación las hojas de cálculo del panel contienen datos mínimos para realizar los cálculos de análisis.

    Las celdas que se pueden calcular se indican con encabezados en negrita. Por ejemplo, la celda kA de interrupción (Int kA) en la sección Dispositivo de protección se puede calcular como lo muestra la figura a continuación. Para calcular este campo, se debe escribir la otra información que queda pendiente del dispositivo de protección en la fila correspondiente.

    Se muestran los encabezados de la columna Dispositivo protector con kA de interrupción resaltada en negrita.

    Puede escribir la información de dispositivos de protección y conductores, pero los datos no se requieren para los cálculos de análisis.

    Bajo Descripción, se observará una columna Biblioteca de Cargas. Esta opción la utilizan los usuarios avanzados de hojas de cálculo para paneles que desea escribir circuitos típicos en la biblioteca de dispositivos editables por el usuario. Después de predefinir una carga de la biblioteca en Stdlib.mdb (biblioteca de dispositivos), y seleccione esa carga de la biblioteca en la hoja de cálculo del panel automáticamente se completa el resto de las celdas para en circuito completo.

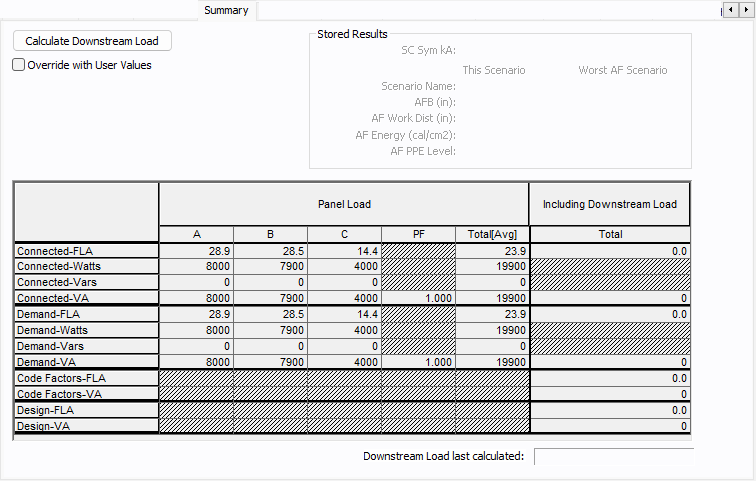

  9. Seleccione la pestaña Resumen del cuadro de diálogo de Datos de Panel. La información general que se calcula en la hoja de cálculo del panel se muestra abajo.

    10. Se muestran los resúmenes de carga de panel.

    Observe que hay también una columna Total en la sección Incluyendo carga aguas abajo. Al hacer clic en Calcular Carga Aguas abajo, EasyPower automáticamente hace un barrido del sistema para sumar las cargas aguas abajo.

    Todavía no hay fuentes de energía en este sistema, por lo tanto, la carga aguas abajo no se calcula en este ejemplo. En el algoritmo de barrido del sistema, EasyPower utiliza fuentes para determinar la dirección de ramal ascendiente.

  10. Seleccione la pestaña Flujo de potencia.

    11. Los kVA Conectados son la suma vectorial de todos los valores de VA conectados convertidos a unidades de kVA. También tiene la opción de utilizar valores de Demanda, Factores de Código, o kVA de Diseño.

  11. Haga clic en OK para cerrar el cuadro de diálogo Datos de Panel.

Análisis en Tableros de Distribución

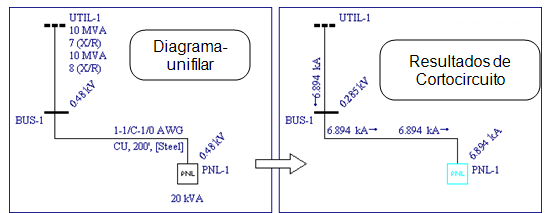

Si es un usuario avanzado de EasyPower, puede agregar un cable, una barra y un servicio eléctrico como se muestra a continuación y hacer que EasyPower realice cálculos de cortocircuito, flujo de potencia y armónicos en este sistema pequeño.

La imagen a la izquierda muestra el panel en el diagrama unifilar; la imagen a la derecha muestra los resultados de cortocircuito.

Conclusión

Este ha sido un resumen breve de listado de panel de EasyPower. Los tópicos que se encuentran de Ayuda en EasyPower cubren esta y otras funciones con mayor profundidad. Para abrir Ayuda, haga clic Ayuda en la esquina superior derecha de la ventana de EasyPower o presione F1.
