Para configurar el método de análisis de cortocircuito

Para seleccionar el método de cálculo de cortocircuito, en el modo de análisis Edita base de datos (Database Edit), seleccione Herramientas > Opciones> Sistema (Tools > Options > System) y seleccione el nivel deseado en el cuadro Método de cálculo cortocircuito (SC Calculation Method). También puede seleccionar las unidades y símbolos apropiados para la norma seleccionada.

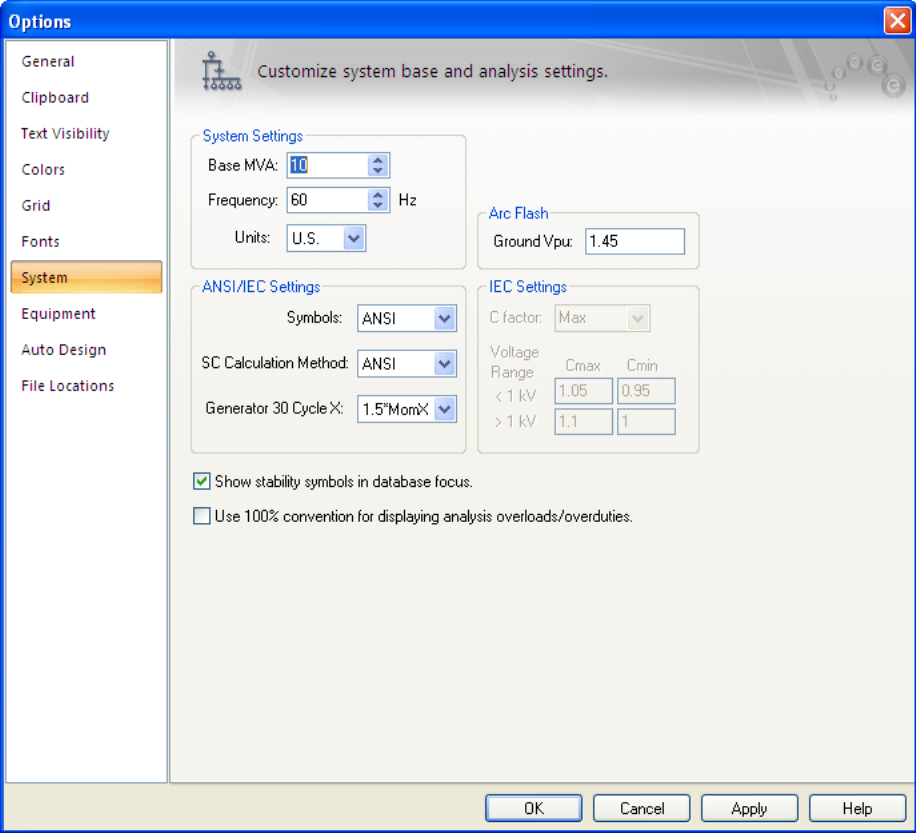

Para establecer el método de cálculo de cortocircuito IEC, en la pestaña Sistema (System) del cuadro de diálogo Opciones (Options), seleccione lo siguiente:

• Frecuencia (Frequency)
• Método de cálculo cortocircuito (SC Calculation Method): Ponga a IEC.
• Unidades (Units): Puede ajustar a Métrico (Opcional).
• Símbolos (Symbols): Puede ajustar a IEC (Opcional).
• Factor de C (C Factor): Este es el factor de corrección de voltaje (comúnmente conocida como Factor C). El Factor C se utiliza para modificar las impedancias de equipos y la tensión en el punto de falla. IEC recomienda cálculos de corrientes de cortocircuito mínimas y máximas. La selección del Factor C para Máximo o Mínimo permite el tipo deseado de cálculo. Puede realizar cálculos para sólo uno de los dos a la vez. Los Factores C difieren por los niveles de tensión. Los valores predeterminados en el cuadro de diálogo Opciones (Options) son los recomendados por IEC-60909, y se resumen a continuación. Puede cambiar estos valores si es necesario.

Información Mayor
