Opciones de coordinación automatizada (Auto Coordination Options) le facilita especificar como se coordinará el sistema. Para seleccionar las opciones de coordinación automatizada:
Opciones de Coordinación de dispositivos de protección (PDC Options) y después seleccione la pestaña Coordinación automatizada (Auto Coordination).
Coordinación inteligente de dispositivos de protección (SmartPDC) y seleccione Opciones de Coordinación inteligente dispositivos de protección (Smart PDC Options).
Figura 1: Opciones de coordinación - General
¿Cómo quiere manejar dispositivos de protección sin datos? (How do you want to handle protective devices with no data?): Le permite decidir cómo proceder cuando un dispositivo de protección para ser coordenado no contiene datos de disparo. Las opciones son:
Los ajustes de disparo se establecen como seleccionado a continuación, si la curva no puede ser coordinada con otros equipos por la escasez de datos.
Establece el umbral de disparo de tiempo largo a (Set LTPU to): Seleccione el tipo de cálculo de corriente de carga para ajustar el umbral de disparo de tiempo largo (LTPU). Las siguientes opciones están disponibles:
Si es cero, entonces (If zero, then): Si la corriente de los tipos de cargas seleccionadas es igual a cero, el umbral de disparo de tiempo largo (LTPU) se establece como seleccionado. Las posibles selecciones del LTPU para este caso son Mínimo (Min), Medio (Medium), y Máximo (Max).
Establece el umbral de disparo de plazo corto a (Set STPU to): Seleccione el ajuste para el umbral de disparo de plazo corto (STPU) si el equipo de coordinación no dispone de datos suficientes o equipo de coordinación no está presente. Las posibles selecciones de STPU son Mínimo (Min), Medio (Medium), y Máximo (Max).
Establece a Instantáneo a (Set INST to): Seleccione el ajuste para instantáneo (INST) si el equipo de coordinación no tiene datos suficientes o ningún equipo de coordinación está presente. Las posibles selecciones de STPU son Mínimo (Min), Medio (Medium), y Máximo (Max).
Precisión de comparación de curvas (Curve comparison precision): Seleccione la cantidad de precisión utilizada mientras que coordine entre las curvas. La selección de un mayor nivel de precisión mejorará la coordinación. Hay tres niveles de precisión que se muestran a continuación. El nivel predeterminado de precisión es Normal (el más rápido).
El nivel seleccionado de precisión afectará la cantidad de tiempo necesario para que EasyPower coordina automáticamente cada dispositivo de protección seleccionado.
Análisis de auto-coordinación (Auto-coordination analysis): Selecciona el análisis:
Incluye 87% de cambio del transformador durante coordinación (Include 87% transformer shift during coordination): El programa tomará en cuenta el factor de 87%, mientras que la comparación de las corrientes primarias con secundario en un transformador estrella-delta con la falla de línea a línea en el lado delta.
Sólo genera informe sin cambiar la base de datos (Generate report only without changing database): Esto le permite ver los comentarios respecto a la coordinación automatizada de equipos, sin la necesidad de cambiar la configuración del dispositivo de protección en la base temporal de datos. Cuando la casilla de verificación no está seleccionada, los ajustes se cambian temporalmente en el modo de análisis Coordinación (Coordination). Estos cambios deben ser almacenados en la base de datos al volver al modo Edita base de datos (Database Edit) si desea guardarlos.
Verifique que la corriente de disparo magnético térmico y fusibles proteja equipos (Verify that Thermal Magnetic Trip and Fuse amps protect equipment): Si se selecciona esta casilla, el programa compara las corrientes de disparo del interruptor automático o fusible con las corrientes nominales del cable o del transformador protegido, e informa de posibles problemas de protección de sobrecarga.
Figura 2: Opciones de coordinación automatizada - Transformador
Requisitos de NEC para la protección del transformador (NEC Requirements for Transformer Protection): La tabla es la Tabla NEC 450-3(A) para el primario del transformador más de 600V. La tabla muestra el valor máximo o el ajuste de la protección de sobre corriente para transformadores. Se puede cambiar los valores en la hoja de cálculo.
Verifique límites NEC de Corriente de plena carga con (Verify FLA NEC limits with): Al configurar el disparo electrónico para la corriente de plena carga del transformador, el Umbral de disparo de tiempo largo se establece sobre las siguientes selecciones:
Active un ajuste más allá de transformador pasando el límite de Corriente de plena carga de NEC para la selección del LTPU (Enable one setting past transformer FLA NEC limit for LTPU selection): Al seleccionar la casilla de verificación aumenta el ajuste del LTPU por uno más allá del límite de la Corriente de plena carga de NEC para el transformador seleccionado. Si la casilla de verificación no está seleccionada, el LTPU se configura según lo especificado originalmente.
¿Cómo se debe priorizar la selección LTPU de dispositivos de BT? (How should the LTPU selection of LV devices be prioritized?): La coordinación LTPU se selecciona mediante la coordinación con otros dispositivos de protección o con la máxima Corriente de plena carga del transformador.
Utilice selectividad más estrecha con dispositivos de protección aguas abajo (Use closer selectivity with downstream protective devices): La configuración LTPU se establece sobre la base de la coordinación con los dispositivos de protección aguas abajo.
Utilice amperios máximos del transformador (Use Max transformer Amps): El LTPU se establece sobre la base de amperios máximos del transformador.
Intervalo mínimo entre la corriente de inserción y el relé (Minimum gap between inrush and relay): Establece el tiempo de retardo del relé en segundos especificados más altos que el tiempo de la corriente de inserción del transformador.
Figura 3: Opciones de coordinación automatizada- Línea
Para los dispositivos de BT, establezca la protección de ampacidad de línea al utilizar (Active un ajuste más allá de transformador pasando el límite de): Seleccione el método de protección de cables entre las siguientes:
Permite un ajuste más allá del límite de corriente admisible para la selección del LTPU (Allow one setting past line ampacity limit for LTPU selection): Cuando se selecciona la casilla de verificación, el ajuste del LTPU se establece en el siguiente ajuste más allá de la capacidad de corriente del cable. Según NEC, esto sólo se activa cuando la corriente nominal es 800A o menos.
¿Cómo se debe priorizar la selección del LTPU de dispositivos BT? (How should the LTPU selection of LV devices be prioritized?): Permite seleccionar el método de la coordinación del disparo electrónico y cable.
La tolerancia permitida antes de mostrar la advertencia de subutilización (Tolerance allowed before showing underutilized warning): Si la corriente de disparo del dispositivo es inferior a la capacidad de corriente del cable por la tolerancia especificada, el informe indica que el cable está subutilizado.
Figura 4: Opciones de coordinación - Carga
Estas opciones controlan como se manipula la coordinación para cargas individuales.
Establece el umbral de disparo de tiempo largo a (Set LTPU to): Seleccione el tipo de cálculo de corriente de carga para ajustar el umbral de disparo de tiempo largo (LTPU). Las siguientes opciones están disponibles:
Establece Umbral de disparo de plazo corto (STPU) a (Set STPU to): Seleccione uno de los siguientes ajustes del STPU al coordinar con una sola carga: Mínimo (Min), Medio (Medium), o Máximo (Max).
Establece Instantáneo (INST) a (Set INST to): Seleccione uno de los siguientes ajustes de INST al coordinar con una sola carga: Mínimo (Min), Medio (Medium), o Máximo (Max).
Figura 5: Opciones de coordinación automatizada- Condensador
Intervalo mínimo entre la corriente de inserción y el relé (Minimum gap between inrush and relay): Ajuste el intervalo de tiempo mínimo en segundos entre la corriente de inserción de un condensador con un relé para asegurar la coordinación selectiva. El rango es de 0,01 a 10 segundos.
Figura 6: Opciones de coordinación automatizada - Motor
Se utiliza para establecer las tolerancias al comparar curvas de disparo.
Corriente de plena carga (FLA): Curva de disparo se establecerá fuera de los límites de tolerancia cuando se compara con la corriente de plena carga del motor. El rango es de -50% a 50%.
Corriente de rotor bloqueado (LRA): Curva de disparo se establecerá fuera de los límites de tolerancia cuando se compara con la corriente de rotor bloqueado del motor. El rango es de -50% a 50%.
Asimétrica (Asym): Ajustes de la curva de disparo se establecerán fuera de los límites de tolerancia cuando se compara con la corriente de irrupción asimétricos del motor. El rango es de -50% a 50%.
Daños I2T (Damage I2T): Establece la distancia mínima entre la curva de disparo del dispositivo de protección y la curva de daño térmico I^2T del motor. El rango es de -50% a 50%.
Nota: Al coordinar los dispositivos de protección en baja tensión, EasyPower asume el tamaño máximo del motor aguas abajo es 250 HP.
Figura 7: Opciones de coordinación automatizada - Fusible
Tolerancia media de fusión (Average Melting tolerance): Se utiliza sólo si las curvas de los fusibles son curvas promedias de fusión. La tolerancia permite el programa establecer límites para la coordinación de la curva del fusible. El intervalo de tolerancia es de -50 a 50.
Figura 8: Opciones de coordinación automatizada - Relé
Toma preconfigurada del relé AT (HV Relay tap default): Cuando un relé tiene sólo cables como los equipos aguas abajo, la Toma se establece al valor especificado multiplicado por la ampacidad del cable.
Ajuste de tiempo AT sin dependencias (HV Time Dial with no dependencies): Cuando un relé no tiene dependencias, su ajuste de tiempo se establece de tal manera que el relé dispara cerca al tiempo especificado para un corto circuito de corriente máxima disponible en el transformador de corriente para el relé. También puede hacer que el ajuste de tiempo sea establecido en un valor especificado en vez de basarlo en la corriente de cortocircuito.
AT Instantánea sin dependencias (HV Instantaneous with no dependencies): La instantánea se establece en el múltiplo especificado de la corriente máxima de cortocircuito.
Tolerancia del intervalo mínimo (Minimum Gap Tolerance): La diferencia de tiempo mínimo deseado entre dos relés es la suma del tiempo de sobre-recorrido por inercia, margen de seguridad, tiempo del relé auxiliar y tiempo de apertura del interruptor automático. Los ajustes de tiempo disponibles en un relé pueden no proporcionar la diferencia de tiempo mínimo exacta deseada. Esta tolerancia de intervalo mínimo permite ajustar el tiempo de retardo del relé hasta el porcentaje especificado más alto que el tiempo mínimo deseado. Por ejemplo, la diferencia de tiempo deseado entre dos relés es 0,283 segundos. Si la tolerancia del intervalo mínimo es de 20%, el programa permite marcar el tiempo del relé aguas arriba para ajustar de manera que la diferencia de tiempo no es mayor de 0,33 segundos (0,283 + 20%).
Margen de seguridad instantánea (Inst Safety Margin): Este es el factor utilizado para establecer el umbral de disparo instantáneo. Un factor de 1,1 corresponde a una tolerancia de 10%. Por ejemplo, si el relé aguas abajo tiene un umbral de disparo instantáneo de 3000 amperios, entonces el umbral de disparo del relé de aguas arriba tiene que ser superior a 3300 amperios (3000*1,1).
Precisión de toma (Tap Precision): Seleccione el número de tomas/ajustes de umbrales de disparo que el programa procesa para determinar la configuración óptima de la curva del relé. Hay tres (3) selecciones de precisión:
Base de selección instantánea de corriente de cortocircuito residual del transformador (Instantaneous Selection Base on Transformer Short Circuit Let-Through Current)
Con filtro compensación de CC (With DC Offset Filter): Relés electrónicos suelen tener filtros de CC de compensación para que las características de disparo se basan sólo en el componente CA de las corrientes. La biblioteca de relés tiene datos que indican si el relé tiene un filtro de compensación de CC. El componente de CC puede no ser completamente filtrado.
Utilice compensación de cortocircuito asimétrico calculado (Use Calculated SC Asym Offset): Cuando se selecciona esta casilla de verificación, el programa se utiliza las corrientes asimétricas (con el componente CC) que se calcula. Si la casilla de verificación no está seleccionada, se utiliza la compensación especificada en el campo de abajo.
Asume- multiplicador asimétrico (Assume- Asym Mult): Si la casilla de verificación "Utilice compensación de cortocircuito asimétrico calculado (Use Calculated SC Asym Offset)" no esté marcada, se utilizará el valor especificado.
Sin filtro de compensación CC (Without DC Offset Filter): Los relés que no tienen filtros de compensación CC responderán a la corriente asimétrica.
El intervalo de tiempo entre dos dispositivos de protección es para asegurar la coordinación selectiva. Es dependiente de la combinación de dispositivos. La hoja de cálculo se enumera diferentes combinaciones de dispositivos de protección que consisten en el disco de inducción (ID) y de relés electrónicos (SS), fusibles e interruptores automáticos de BT. El intervalo mínimo de tiempo es la suma del tiempo de sobre-recorrido por inercia, margen de seguridad, tiempo del relé auxiliar y tiempo de apertura del interruptor automático.

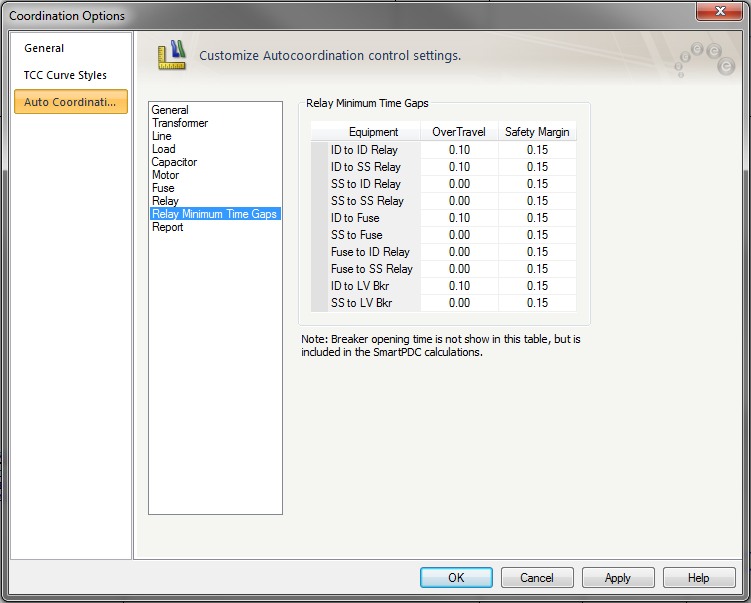

Figura 9: Opciones de coordinación automatizada – Intervalo mínimo de tiempo del relé
El Informe de coordinación automatizada (Auto Coordination Report) le permite observar los cambios en la configuración del dispositivo de protección junto con los comentarios del proceso de coordinación automatizada. EasyPower crea informes separados para la coordinación automatizada de fase y puesta a tierra.
El informe contiene dos tablas para cada dispositivo de protección que se coordina durante el proceso de coordinación automatizada. La tabla Coordinado con (Coordinated With) enumera todos los equipos dependientes con los que se coordinó el dispositivo de protección seleccionado. Los comentarios que acompañan a cada equipo dependiente especificada da detalles adicionales que fueron utilizados por EasyPower en la coordinación automática del dispositivo de protección.
La tabla Configuraciones recomendadas (Suggested Settings) para el dispositivo coordinado muestra el Anterior (Old) y Nuevas configuraciones (New Settings) para cada sección de configuración individual. Cada configuración también tiene comentarios adicionales que incluyen explicaciones de por qué se seleccionó el nuevo ajuste. Los comentarios pueden incluir otras configuraciones de equipos dependientes utilizados para la coordinación, normas de NEC, o muchas otras razones adicionales. Los comentarios en ambas tablas que se encuentran en fuente de oro son advertencias mientras que los comentarios en fuente roja son infracciones. Advertencias e infracciones deben ser revisados y abordados.
Es recomendable que revise por completo cada tabla para cada dispositivo de protección coordinada en el Informe de coordinación automatizada para asegurarse que todos los resultados son precisos y cumplen con las especificaciones requeridas.
Figura 10: Informe de coordinación automatizada de fase
Una vez creado, el Informe de coordinación automatizada se puede imprimir directamente desde EasyPower, copiarlo directamente al informe o guardarlo como un archivo HTML.
Imprime (Print) desde la cinta Informe del texto (Text Report).
EasyPower y seleccione Guarda como (Save As).| Coordinación automatizada | |
