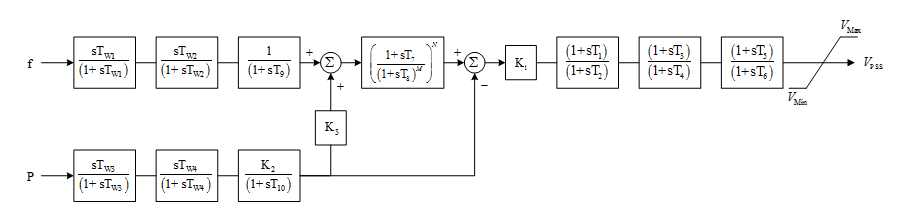

Figura 1: Diagrama de bloques del modelo IEEE Tipo PSS2B
Se escriben modelos del estabilizador de sistema de potencia en la pestaña Estabilidad 2 (Stability 2) del cuadro de diálogo Datos de generador (Generator Data).
Figura 1: Diagrama de bloques del modelo IEEE Tipo PSS2B
|
Parámetro |
Unidades |
Descripción |
|---|---|---|
|
T1 |
Segundos |
Primera constante de adelanto de tiempo |
|
T2 |
Segundos |
Primera constante de retardo de tiempo |
|
T3 |
Segundos |
Segunda constante de adelanto de tiempo |
|
T4 |
Segundos |
Segunda constante de retardo de tiempo |
|
T5 |
Segundos |
Tercera constante de adelanto de tiempo |
|
T6 |
Segundos |
Tercera constante de retardo de tiempo |
|
T7 |
Segundos |
Constante de adelanto de tiempo del filtro |
|
T8 |
Segundos |
Constante de retardo de tiempo del filtro |
|
T9 |
Segundos |
Constante de tiempo de ramal de frecuencia |
|
T10 |
Segundos |
Constante de tiempo de ramal de potencia |
|
TW1 |
Segundos |
Constante de tiempo de lavado del primer ramal de frecuencia |
|
TW2 |
Segundos |
Constante de tiempo de lavado del segundo ramal de frecuencia |
|
TW3 |
Segundos |
Constante de tiempo de lavado del primer ramal de potencia |
|
TW4 |
Segundos |
Constante de tiempo de lavado del segundo ramal de potencia |
|
K1 |
Segundos |
Ganancia del Estabilizador de sistema de potencia primario |
|
K2 |
Segundos |
Ganancia del primer ramal de potencia |
|
K3 |
Segundos |
Ganancia del segundo ramal de potencia |
|
VMax |
Segundos |
Salida máxima del Estabilizador de sistema de potencia |
|
VMin |
Segundos |
Salida mínima del Estabilizador de sistema de potencia |
|
M |
Segundos |
M |
|
N |
Segundos |
N |
| Estabilidad dinámica | |
| Parámetros de estabilidad dinámica |
|
