Tutorial - Análisis del peligro de relámpago de arco

Este tutorial muestra cómo utilizar varias características de análisis de relámpago de arco de EasyPower. EasyPower ArcFlash™ está integrado con las características de análisis del programa de cortocircuito, por lo tanto las interfaces son similares.

Modo de Análisis de Cortocircuito

Para realizar un análisis de relámpago de arco, tiene que estar en el modo de análisis de Cortocircuito (Short Circuit).

1. Abra el archivo Protection-1.dez en su directorio Samples. Haga clic en Maximiza (Maximize) en la ventana del diagrama unifilar para llenar la ventana de sesión con el diagrama unifilar.
2. Haga clic en Cortocircuito (Short Circuit) para abrir el modo de análisis Cortocircuito (Short Circuit).

Sugerencia: Presione y sostenga la rueda del mouse para arrastrar y desplazar la visualización del diagrama unifilar. Puede girar la rueda del mouse o utilizar los controles de zoom en la parte inferior derecha de la ventana para controlar que tan grande aparecen los elementos en el diagrama unifilar.

Para calcular los peligros y corrientes de relámpago de arco

1. Haga clic en Relámpago de arco (Arc Flash).

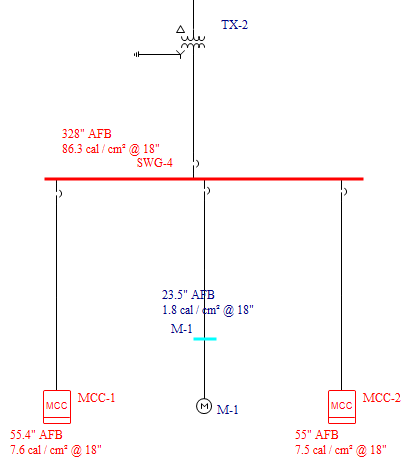

2. Haga clic en Provoque fallar barra(s) (Fault Bus(es)). El programa muestra la frontera de relámpago de arco y las energías incidentes.

Resultados detallados y hoja de cálculo

1. Haga clic en Opciones cortocircuito (SC Options) en la cinta de opciones. En el cuadro de diálogo de Opciones cortocircuito (Short Circuit Options), seleccione la pestaña Peligro de relámpago de arco (Arc Flash Hazard).

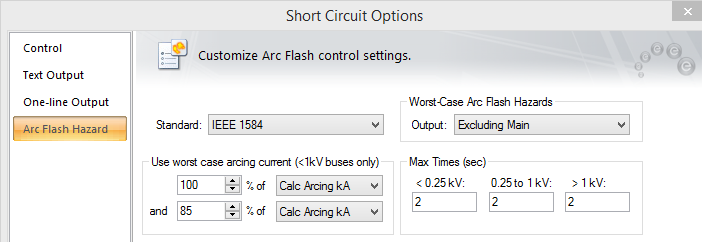

   Figura 2: Opciones de cortocircuito - Peligro de relámpago de arco (Short Circuit Options - Arc Flash Hazards)

2. Bajo Peor caso de peligros de relámpago de arco (Worst Case Arc Flash Hazards), cambie Resultados (Output) a Detallado (Detailed), y después haga clic en OK.
3. Haga doble-clic en SWG-4 para provocar una falla, y después haga clic en Arreglar para relámpago de arco (Arrange for Arc Flash) o presione F8 para ver el Informe de peligro de relámpago de arco (Arc Flash Hazard Report). También puede seleccionar Informe de peligro de relámpago de arco (Arc Flash Hazard Report) bajo el botón Ventana (Window) para mostrar el informe.

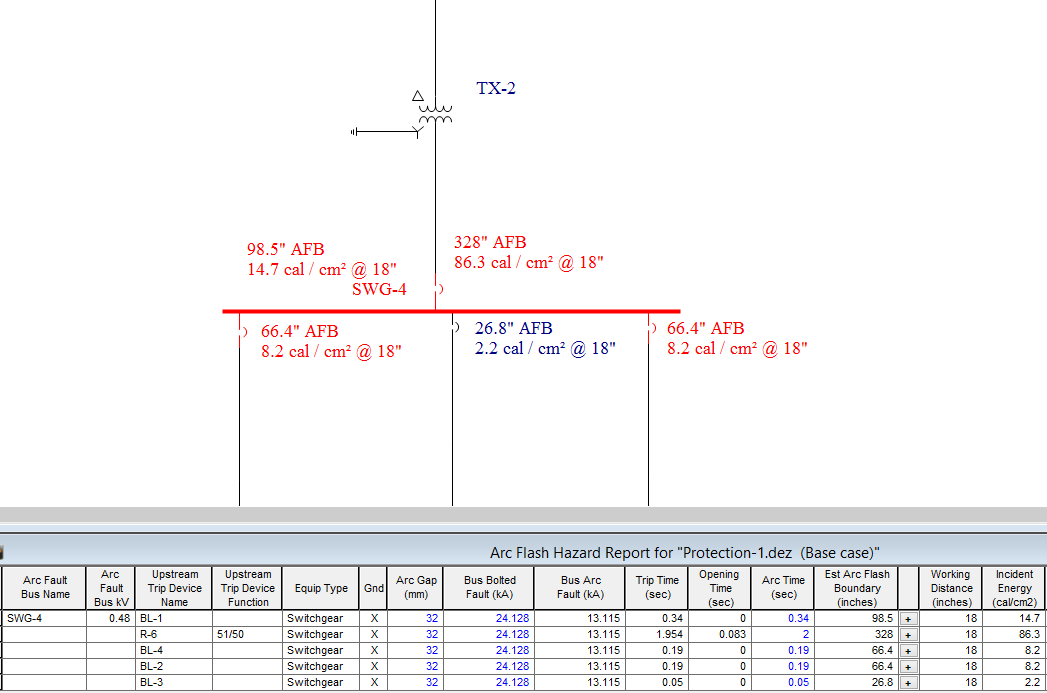

   Figura 3: Resultados de la hoja de cálculo de peligro de relámpago de arco (Arc Flash Hazard Spreadsheet Output)

   Un grupo más detallado de resultados de relámpago de arco es proporcionado para la falla de arco. Los resultados para los interruptores automáticos de alimentación aguas abajo representan los peligros que incurrirían al trabajar justo aguas abajo de aquellos interruptores automáticos.

Ahora, experimente con la hoja de cálculo y las opciones de relámpago de arco.

Nota: Para acceder la Cortocircuito (Short Circuit) y Opciones relámpago de arco (Arc Flash Options), el diagrama unifilar tiene que estar activo. Para activar el diagrama unifilar, seleccione Protección-1 (Protection-1) del botón Ventana (Window).

Etiquetas de peligro de relámpago de arco

Imprimir etiquetas de relámpago de arco

Puede imprimir etiquetas de relámpago de arco desde el Informe de peligro de relámpago de arco (Arc Flash Hazard Report). Haga clic derecho en una fila de la hoja de cálculo y seleccione ya sea Imprime etiqueta para el aparato seleccionado (Print Label for Selected Device) o Imprime etiqueta para todos los aparatos (Print Label for All Devices)

Nota: Esta característica no está disponible en la versión de Demostración.

Para más detalles sobre las etiquetas del peligro de relámpago de arco, incluyendo las opciones de impresión de etiquetas y opciones de etiquetas personalizables, consulte el tópico "Análisis de peligro de relámpago de arco" (Arc Flash Hazard Analysis) en Ayuda (Help).

Para crear permisos de trabajo eléctrico en partes energizadas

Puede crear un permiso de trabajo así:

1. En el diagrama unifilar, haga clic derecho en SWG-4 y seleccione Permiso de trabajo relámpago de arco (Arc Flash Work Permit).
2. En el Diálogo tarea de trabajo (Work Task Dialog), seleccione la casilla de verificación Trabajo en partes energizadas (Work on Live Parts), y después haga clic en OK.

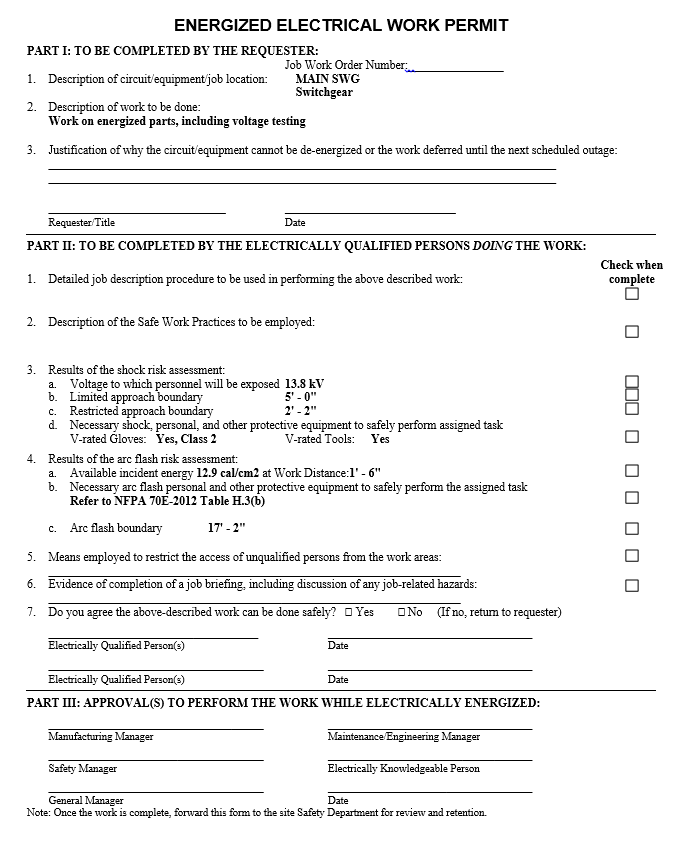

EasyPower abre Microsoft Word y muestra un permiso de trabajo con datos basados en los riesgos calculados de relámpago de arco y la tarea de trabajo seleccionada.

Nota: En la versión de Demostración, no puede seleccionar una tarea de trabajo y solo se crea una muestra de un permiso de trabajo.

Algunos puntos para tener en cuenta:

• Los permisos de trabajo se pueden crear rápidamente para cada barra en EasyPower. Puede crear automáticamente un hipervínculo para el permiso de trabajo y asociarlo con el equipo bajo análisis al seleccionar la casilla de verificación en el Diálogo tarea de trabajo (Work Task Dialog). El hipervínculo está disponible en el cuadro de diálogo del equipo bajo la pestaña Hipervículos (Hyperlinks).
• Puede personalizar la plantilla del permiso de trabajo. La plantilla predeterminada se llama WPTemplate.docx y se puede modificar en Microsoft Word. Si lo desea, puede crear una plantilla personalizada con un nuevo nombre y también especificar la nueva plantilla en Herramientas > Opciones > Ubicaciones de archivos (Tools > Options > File Locations). Ver "Editar permisos de trabajo" (Editing Work Permits) en Ayuda (Help) para mayor información.
• Puede personalizar la información de Diálogo de tareas de trabajo (Work Task Dialog) modificando la biblioteca Stdlib.mdb en EasyPower.

Integración de coordinación

Para llevar a cabo la integración de coordinación, haga lo siguiente:

1. Haga clic en Coordinación (Coordination).
2. Haga clic en Opciones de cortocircuito (SC Options), y seleccione la pestaña Peligro de relámpago de arco (Arc Flash Hazard).
3. En Opciones peligro de relámpago de arco (Arc Flash Hazard Options), bajo Peligros del peor caso de relámpago de arco (Worst Case Arc Flash Hazards), cambie Resultados (Output) a Incluyendo disyuntor principal (Including Main), y después haga clic en OK.
4. Haga clic en Abre TCC (Open TCC). En el cuadro de diálogo Abre TCC (Open TCC), seleccione TCC-1 y después haga clic en Abre (Open). Puede maximizar la ventana, si así lo desea.
5. Haga clic en Relámpago de arco (Arc Flash). Los resultados de relámpago de arco se muestran en el diagrama unifilar de la TCC.
6. Arrastre el retardo de plazo corto de la curva morada BL-1 SST (a la derecha) hacia arriba y abajo. (Ver la figura abajo)

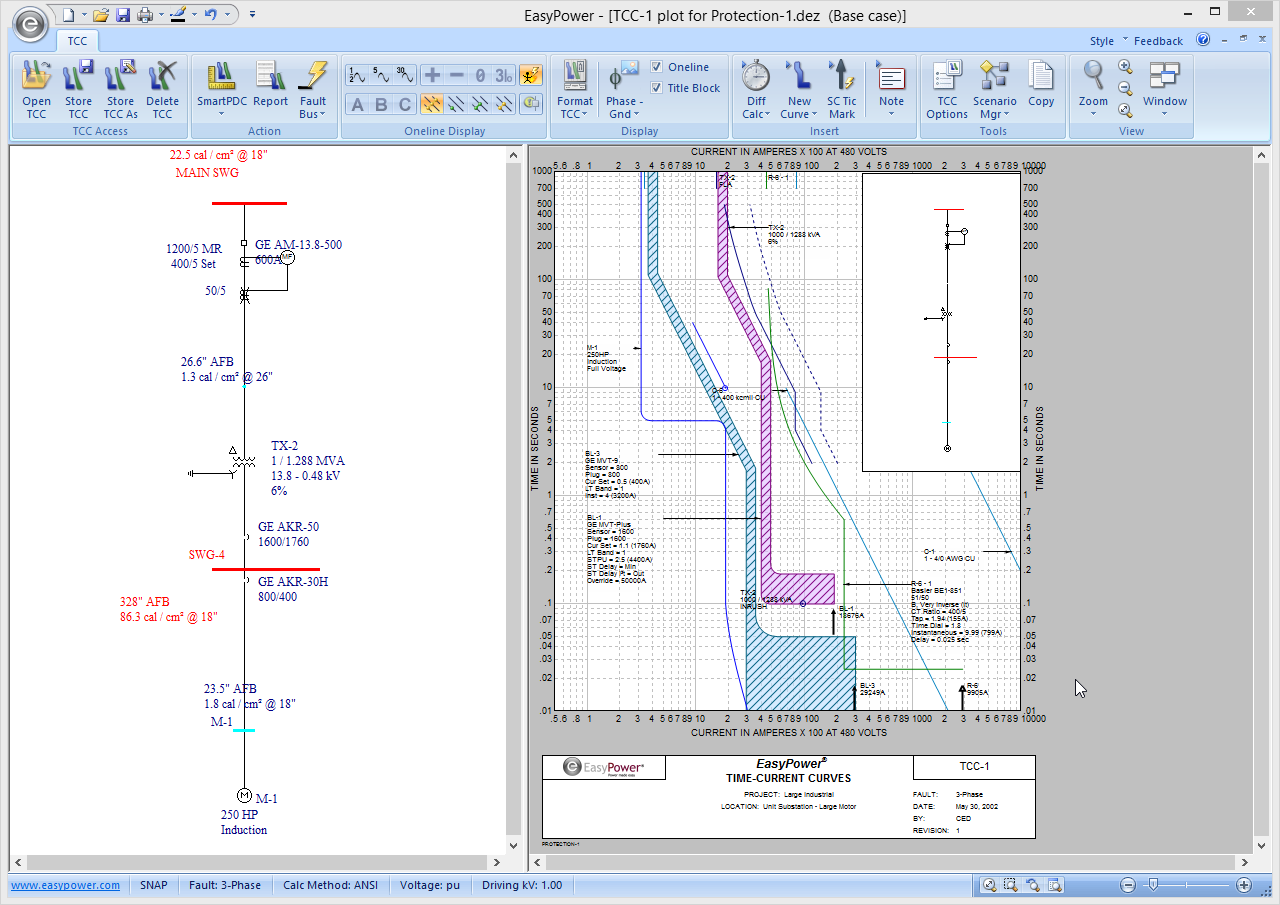

   Figura 5: Integración de coordinación (Coordination Integration) en EasyPower



7. Observe que los resultados del relámpago de arco se actualizan automáticamente en la parte inferior del diagrama unifilar. Este ejercicio proporciona una demostración útil de la influencia que los ajustes de los dispositivos de protección tienen sobre los peligros del relámpago de arco.
8. Para cerrar la ventana de TCC, haga clic en la parte inferior ubicada en la esquina superior derecha de la ventana. Si decide guardar sus cambios, se actualiza el caso base.

Tiempos definidos por usuario

1. En el diagrama unifilar de EasyPower, haga clic en Edita base de datos (Database Edit) para abrir el modo Edita base de datos (Database Edit). Cuando cambie al modo editar base de datos, si ha hecho cambios que todavía no están guardados, el programa le pregunta si desea guardarlos.
2. Haga doble clic en SWG-4. En el cuadro de diálogo Datos de barra (Bus Data), seleccione la pestaña Peligro de relámpago de arco (Arc Flash Hazard).
3. En la lista Tiempos de disparo para esta barra (Trip Times for this Bus), seleccione Tiempos definidos por el usuario (User Defined Times).
4. Escriba los tiempos de despeje del dispositivo. El usuario puede seleccionar hasta cuatro tiempos de despeje por el dispositivo por cada barra. Haga clic en OK para guardar sus cambios.

Nota: EasyPower recomienda fuertemente que los cálculos de relámpago de arco se realicen usando tiempos actuales de despeje del dispositivo de protección. Esto ocurre automáticamente si el usuario es el dueño del programa de coordinación PowerProtector™ de EasyPower y ha escrito los datos para cada dispositivo de protección.

Conclusión

Este tutorial ha sido un resumen breve del programa de EasyPower sobre Peligro de relámpago de arco. Los tópicos que se encuentran en EasyPower Ayuda cubren esta y otras funciones con mayor profundidad. Para abrir Ayuda, haga clic en la esquina superior derecha de la ventana de EasyPower o pulse F1.
