Este tutorial describe los pasos básicos para crear un diagrama unifilar. Para instrucciones más detalladas, refiérase a "Para crear diagramas unifilares (Making One-Line Diagrams)" en Ayuda [Help].
Una vez inicie EasyPower, la ventana de sesión se desplegará. Haga clic en el botón
Maximiza (Maximize) en la parte derecha superior de la ventana EasyPower para que la ventana de sesión llene la pantalla. Haga clic en
Maximiza (Maximize) en la ventana del diagrama unifilar para llenar la ventana de sesión con el diagrama unifilar.

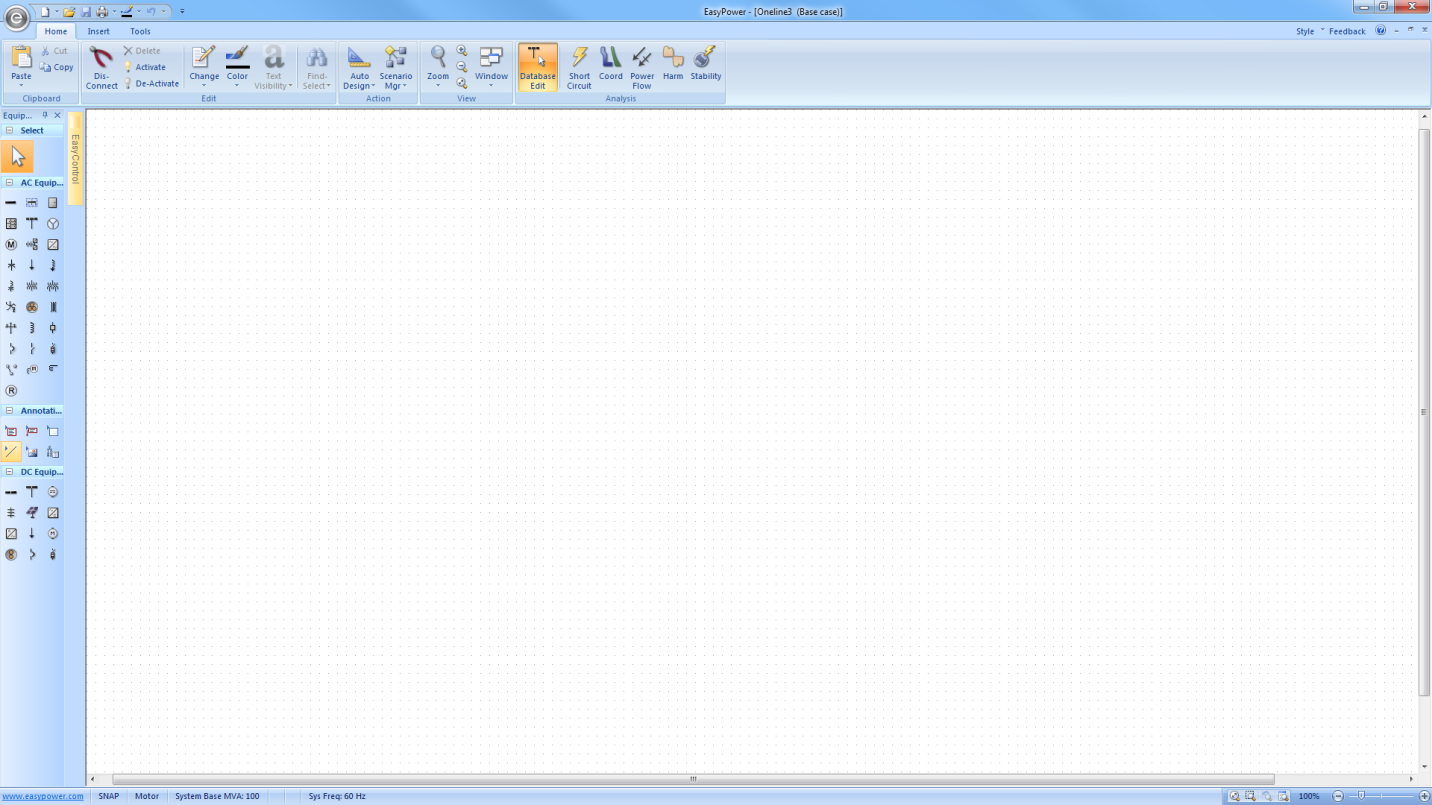

Figura 1: Sesión de EasyPower
El equipo central de cada diagrama unifilar es la barra. Una barra define el punto de conexión para todos los tipos de equipos. Cada pieza del equipo debe estar conectada a una barra con el fin de analizar el sistema.
Para agregar una barra al diagrama unifilar, haga clic en
Barra (Bus) en la Paleta de equipos (Equipment Palette) o en el menú Insertar (Insert). El puntero cambia al símbolo de una barra al regresar al diagrama unifilar. Haga clic en el lugar donde quiere colocar la barra. Se puede continuar agregando barras de esta manera hasta que haga clic en otro botón de paleta.
Coloque barras en el diagrama que se muestra abajo haciendo clic en el botón izquierdo del mouse y arrastrando cada barra al diagrama unifilar.
Sugerencia: Puede seleccionar un kV base para nuevas barras al seleccionar Herramientas > Equipo > Barra (Tools > Equipment > Bus).

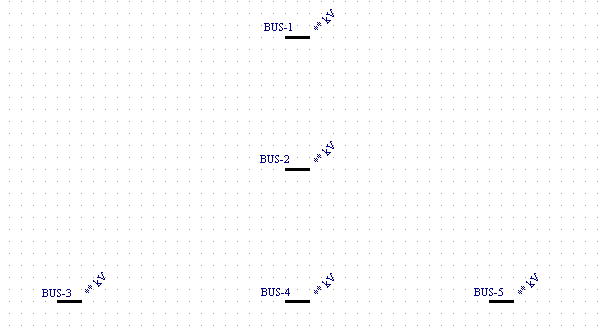

Figura 2: Para insertar barras
Con el puntero seleccionado como una flecha de selección, puede mover y cambiar el tamaño de las barras. Puede mover las barras o sus nombres de identificación al arrastrarlas con el botón izquierdo del mouse.
. Haga clic en el botón izquierdo del mouse y arrastre la barra para moverla.Después de experimentar con las facilidades para mover y ajustar el tamaño de las barras, colóquelas como se muestra abajo.

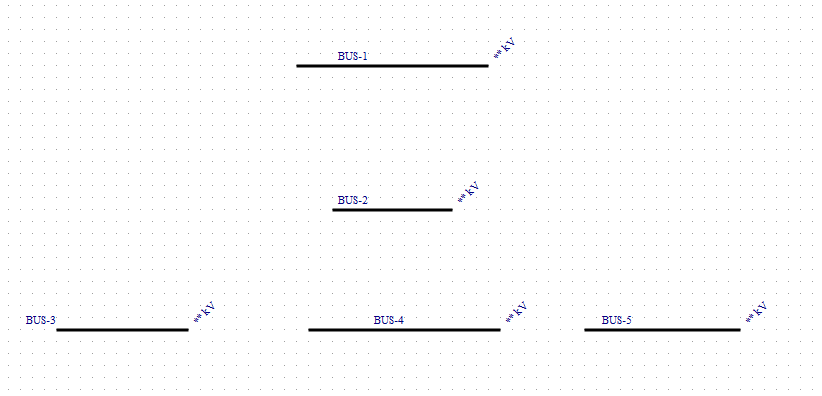

Figura 3: Para desplazar y dimensionar barras
Cuando agrega una barra al diagrama unifilar, debe proveer el kV de tal barra antes de poder conectar cualquier cosa a ella. Se puede establecer un kV predeterminado con anticipación (antes de agregar la barra al diagrama unifilar) al hacer clic Herramientas > Equipo > Barra [Tools > Equipment > Bus] y especificar la base de kV, o se puede establecerlo después al hacer doble-clic en la barra para abrir su cuadro de diálogo de datos.
Escribir los datos de la barra haciendo doble-clic en cada uno de los símbolos de barras con el puntero
. El cuadro de diálogo Datos de barra (Bus Data) se muestra cada vez y puede escribir el kV base para la barra y luego haga clic en OK para guardar el cambio. Utilice 13,8 kV para la barra superior y 0,48 kV para las otras. También puede cambiar los nombres de identificación para hacerlos más descriptivos.
Para economizar tiempo al escribir dispositivos similares, puede copiar y pegar los datos de estos equipos. Para hacer esto debe:
para seleccionar el equipo que contiene la información que desea copiar. El dispositivo se torna verde para indicar que está seleccionado.
Copia (Copy).
Pega (Paste). Tenga en cuenta que la información del primer elemento se copia a los elementos seleccionados.
Transformador de dos devanados (Two Winding Transformer) de la Paleta de equipos (Equipment Palette) o haga Insertar (Insert) en la cinta de opciones—el puntero cambiará en un símbolo de un transformador de dos devanados. si es necesario y arrastre el símbolo a su posición correcta.

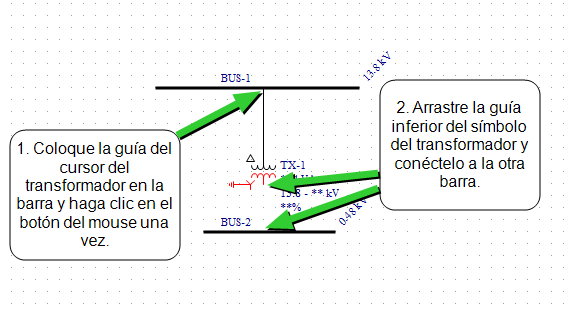

Figura 4: Para agregar un transformador
activo, utilice el botón izquierdo del mouse para arrastrar la parte restante del símbolo del transformador a la barra del medio (ver la figura arriba). El transformador permanece en rojo hasta que se le conecte. Después de estar conectado y si es necesario, puede arrastrar el símbolo del transformador hacia arriba para centrarlo entre las dos barras.
Cable (Cable) en la Paleta de equipos (Equipment Palette)—el puntero cambia en un punto de mira. Coloque el retículo en la barra del centro y haga clic en el botón izquierdo del mouse (pero no lo suelte aún) Esto establece un extremo de la línea. Ahora arrastre el retículo a la barra inferior izquierda (como se muestra en la figura abajo) y suelte el botón del mouse. Esto posiciona el cable.

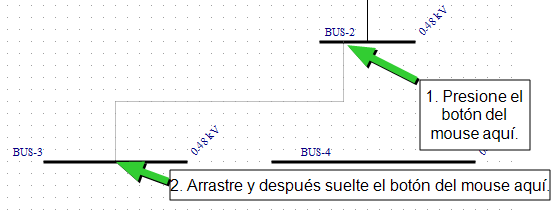

Figura 5: Para agregar cables (Adding Cables)
Motor (Motor) de la Paleta de equipos (Equipment Palette)—el puntero cambia al símbolo del motor.Sugerencia: Puede copiar datos de un motor a otro por medio de las funciones copiar y pegar, como se describe en Copiar y Pegar.
Servicio eléctrico (Utility) en la Paleta de equipos (Equipment Palette)—el puntero se transforma en un símbolo de servicio eléctrico., haga doble-clic en el símbolo de servicio eléctrico para escribir los datos de este.
Interruptor automático de BT (LV Breaker) en la Paleta de equipos (Equipment Palette) o en Inserta (Insert) de la cinta de opciones—el puntero cambia a un símbolo de interruptor automático de baja tensión.
Figura 6: Para agregar interruptores automáticos de alimentación (Adding Feeder Breakers)
Haga clic en
Imagen alejada completa [Zoom Out Full] para centrar el diagrama unifilar en la pantalla.
¡Felicitaciones! Acaba de generar un diagrama unifilar de potencia con EasyPower. Puede aplicar lo que ha aprendido a sus sistemas de potencia del mundo real. Para visualizar un ejemplo de un diagrama unifilar completo y más grande, abra la base de datos Bigger.dez en el directorio Muestras [Samples]. Puede experimentar si ejecuta un análisis con este archivo al seleccionar Cortocircuito [Short Circuit], Flujo de potencia [Power Flow], o Armónicos [Harmonics] desde la cinta de opciones.
Los tópicos que se encuentran en EasyPower Ayuda cubren esta y otras funciones con mayor profundidad. Para abrir Ayuda, haga clic
en la esquina superior derecha de la ventana de EasyPower o pulse F1. Puede encontrar instrucciones detalladas sobre la creación de diagramas unifilares en el tópico "Para crear diagramas unifilares [Making One-Line Diagrams]".
|
