En este tutorial, demostramos como utilizar varias de las características de análisis de armónicos en Spectrum™ de EasyPower. Las tres características que se tratan en particular son:
Para ejecutar el análisis de armónicos, debe estar en el modo de análisis de Armónicos (Harmonics).
Maximiza (Maximize) en la ventana del diagrama unifilar para llenar la ventana de sesión con el diagrama unifilar.
Armónicos (Harmonics) en la cinta de opciones para abrir el modo de análisis Armónicos (Harmonics). Una nueva cinta de opciones aparece con botones que son utilizados en los cálculos de armónicos.Haga clic en
Suma total (Summation). El total de los valores de distorsión armónica aparecen en el diagrama unifilar que se muestra en la siguiente figura.

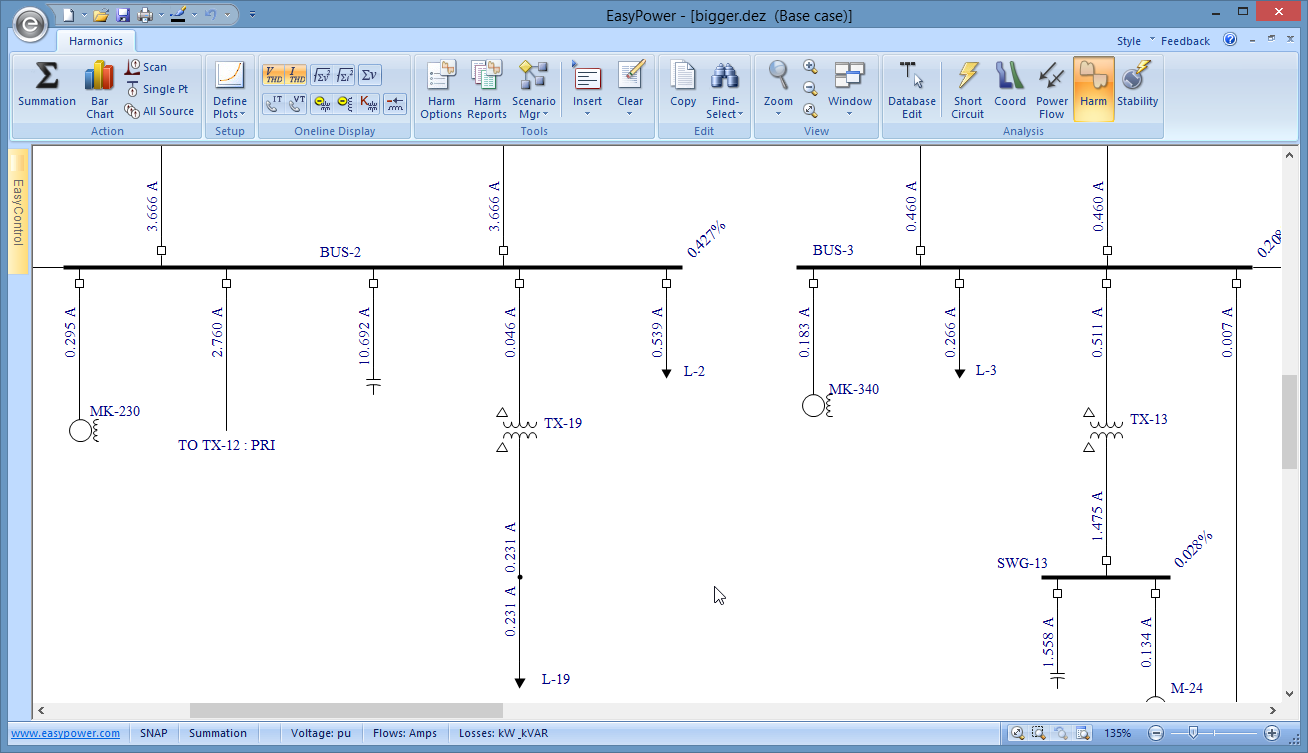

Figura 1: Cálculos de distorsión armónica
Por configuración predeterminada, la
Distorsión armónica total de corriente (Current Total Harmonic Distortion) y
Distorsión armónica total de tensión (Voltage Total Harmonic Distortion) están seleccionadas. Los números verticales y horizontales en el diagrama unifilar indican I THD y los números diagonales en las barras indican V THD.
En el ejemplo arriba, la I THD que pasa por el condensador en BUS-2 es 10,692 amperios. El V THD en BUS-2 es 0,427%. (Las unidades de corriente y tensión se pueden modificar en la pestaña
Opciones de armónicos > Salida diagrama unifilar (Harmonics Options > One-line Output).)
La raíz de la suma de corrientes cuadradas (Current Root-Sum-Squared) y
Raíz de la suma de los cuadrados de las tensiones (Voltage Root-Sum-Squared) muestran valores de I RSS y V RSS en el diagrama unifilar. Estas corrientes y tensiones, las cuales incluyen la fundamental y los armónicos, son equivalentes a I RMSM y V RMS. En el modo de análisis de Armónicos (Harmonics), la tensión fundamental en cada barra se supone ser 1 por-unidad. (Esto se puede modificar en Opciones de armónicos > Control (Harmonics Options > Control).) Las corrientes fundamentales para cada equipo se supone que son la corriente nominal de plena carga del equipo o la corriente calculada a una tensión de 1 por-unidad.
Información adicional sobre la suma total también está disponible para ser visualizada en el diagrama unifilar:
Producto IT (IT Product) y
Producto kVT (kVT Product) indican interferencia que puede ocurrir en un circuito telefónico cercano.
Suma de tensión (Voltage Sum) determina la tensión pico por comparación con la tensión nominal pico (condensador, por ejemplo).
Pérdidas (Losses) indica la suma de las pérdidas fundamentales y armónicas en equipos individuales.
Factor-K del Transformador (Transformer K-factor) y
Reducción de capacidad del transformador (Transformer Derating) muestran valores de reducción de capacidad con base en ANSI C57.110.
Reducción de capacidad del conductor (Conductor Derating) determina la carga máxima fundamental que puede ser suministrada a un conductor en la presencia de armónicos.

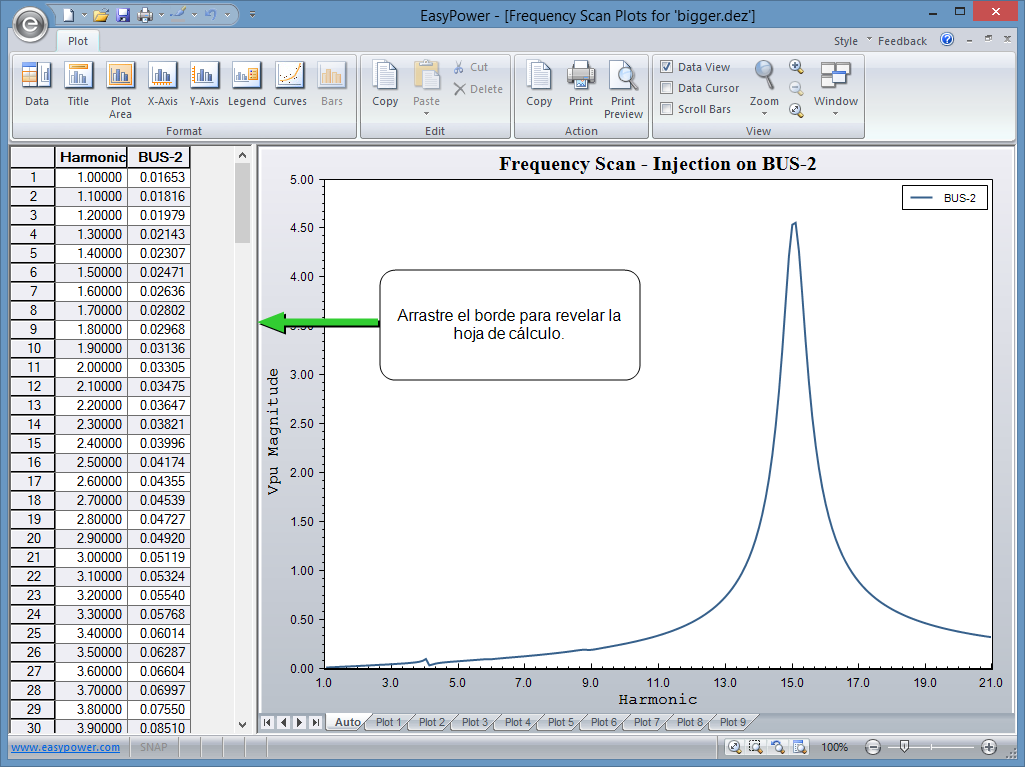

Figura 2: Escaneo de frecuencia (Frequency Scan)
Este escaneo de frecuencia, por configuración predeterminada, se base en una inyección de corriente de 1,0 por-unidad en la BUS-2. El escaneo se muestra la tensión por-unidad en la BUS-2 con respecto a la frecuencia del armónico de la corriente inyectada. Esta tensión por-unidad se puede también considerar como una impedancia en por-unidad siempre y cuando la inyección de corriente permanezca en 1,0 por-unidad.
Cierre (Close) en la parte superior derecha de la ventana para cerrar la ventana del gráfico. Esto lo devuelve al diagrama unifilar.
Gráfico de barras de la suma total (Summation Bar Chart) en la cinta de opciones Armónicos (Harmonics). Esto abre un gráfico de barras que muestra los diferentes armónicos presentes en las barras (tensión) o ramales (corriente).

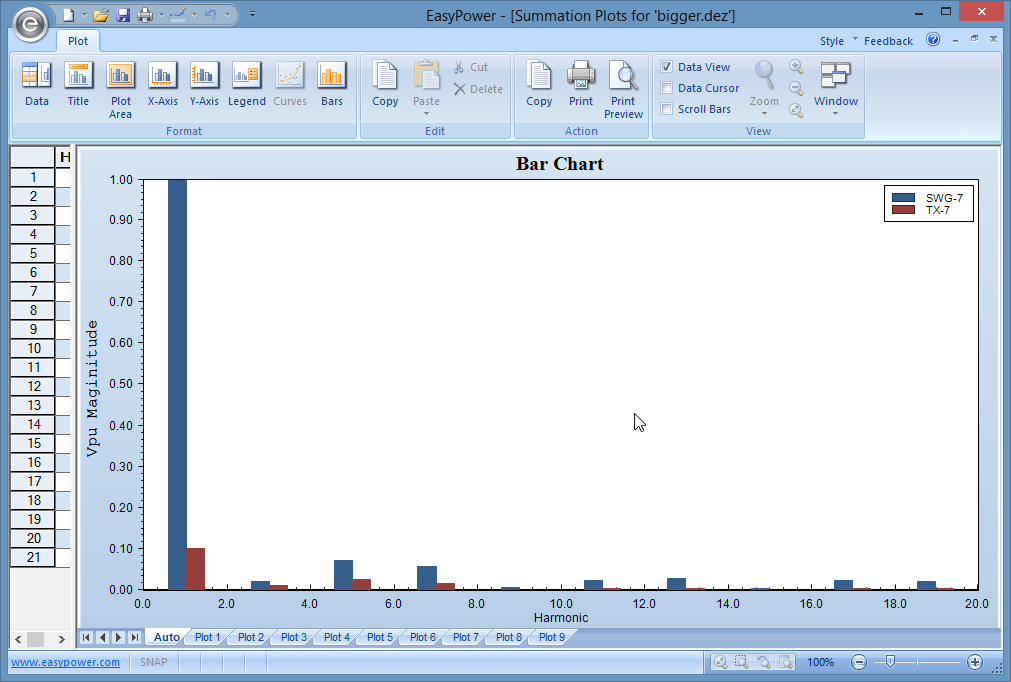

Figura 3: Ejemplo de gráfico de barras de armónicos
Hay dos métodos distintos para soluciones de flujo de corriente armónica:
Punto único (Single Pt) (Flujo de Corriente de punto único). El diagrama unifilar debe mostrar los valores indicados en la figura siguiente. El Flujo de corriente de fuente única (Single Source Current Flow) muestra corrientes y tensiones en todo el sistema con base en una sola inyección de corriente armónica en la barra. En el caso de arriba, se inyectan 1,0 por-unidad (o 481 amperios) del 5 to armónico de corriente en la BUS-2. La corriente del 5 to armónico (en amperios) y tensión (en sistema por-unidades) se muestran en el diagrama unifilar. (Las unidades y la corriente de inyección se pueden modificar en el diálogo Opciones de armónicos (Harmonics Options).) Esta información es útil para determinar como una corriente armónica particular fluirá y cual equipo será afectado.

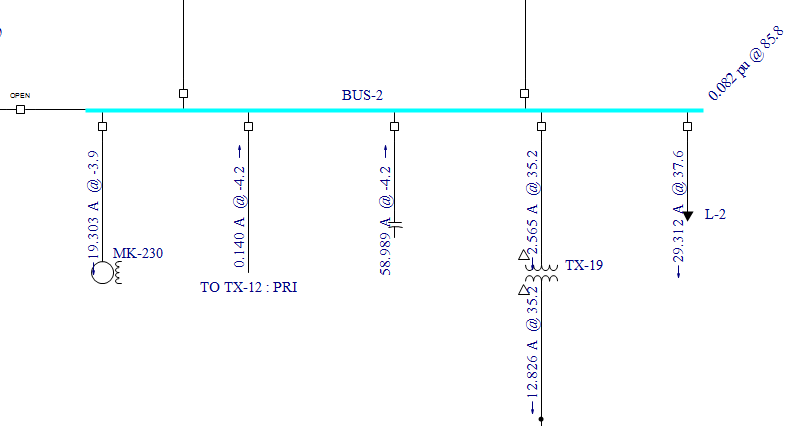

Figura 4: Flujo del quinto armónico de corriente con base en inyección en la BUS-2
Busca-Selecciona (Find-Select).
Todas las fuentes (Flujo de corriente de todas las fuentes). El diagrama unifilar debe verse algo similar a la siguiente figura (hemos movido ligeramente los elementos del sistema para mostrar mejor los números).

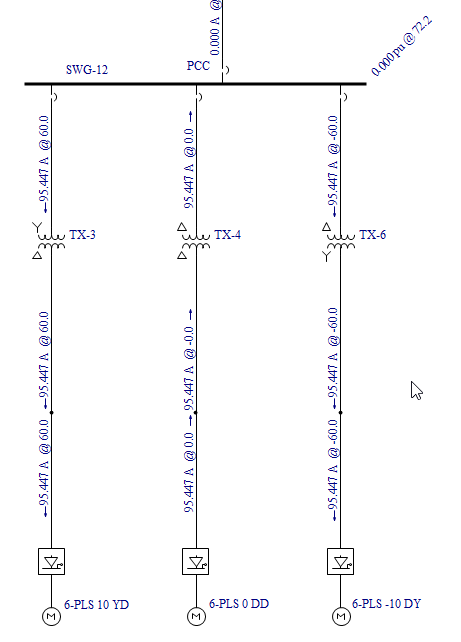

Figura 5: Corriente del quinto qrmónico con base en inyecciones de todas las fuentes (Fifth Harmonic Current Flow Based On All Source Injections)
Los motores debajo de la barra "SWG-12" representan un variador de 18-pulsos. Cada motor inyecta un espectro de armónicos. (El espectro de armónicos inyectados está especificado en cada cuadro de diálogo de la base de datos de Datos de motores (Motor Data). La base de datos de dispositivos de EasyPower también contiene espectros típicos los cuales se pueden importar.) Las corrientes y tensiones se basan en todas las inyecciones del quinto armónico de las fuentes en el sistema. Este armónico especificado se puede modificar en el cuadro de diálogo Opciones de armónicos (Harmonics Options). Observe que las corrientes del quinto armónico se cancelan en el transformador TX-12 debido a la cancelación de fases. La característica Flujo de corriente de todas las fuentes (All Source Current Flow) determina flujos en una red con la contribución de todas las fuentes.
Informes de armónicos (Harmonics Reports) le permite generar informes de texto para armónicos. Cuando se seleccionan las casillas de verificación, se genera información tabulada del informe de texto durante cada operación de armónicos de Suma total (Summation All) o Flujo de corriente (Current Flow). Estos informes de texto se pueden abrir después de ser generados al seleccionar el informe apropiado debajo del botón Ventana (Window).

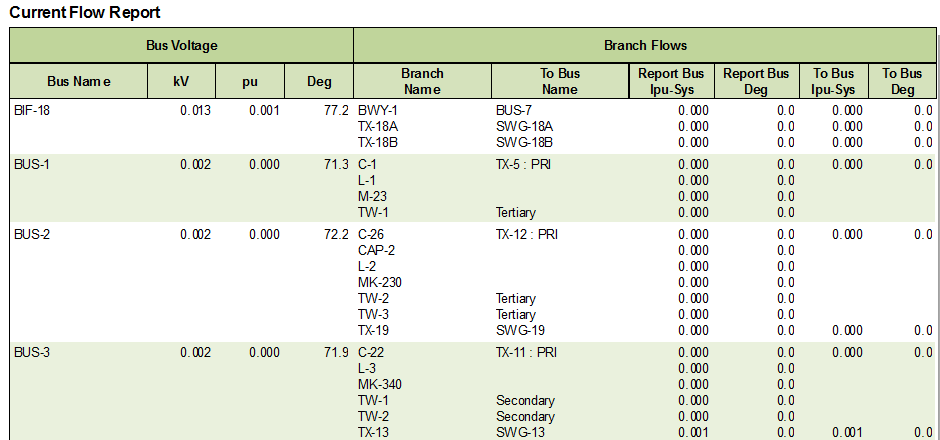

Figura 6: Ejemplo del informe de texto de armónicos
Este es un breve resumen del programa sobre armónicos de EasyPower. Características tales como verificación de la IEEE 519, el modelado de filtros, cálculos de armónicos de secuencia cero y múltiplos impares del tercer armónico, gráficos de múltiples ejes Y, gráfico de barras de armónicos, enlace de flujo de potencia y otros están disponibles. El Manual de Usuario (User Guide) de EasyPower y el sistema de Ayuda cubren estas características de armónicos en mayor profundidad.
|
