Este tutorial proporciona una descripción breve del módulo de centros de control de motores (CCM) de EasyPower.
EasyPower y hacer clic en Nuevo > Nuevo diagrama unifilar (New > New Oneline).
CCM (MCC). El puntero se torna en el símbolo de un CCM. Haga clic en cualquier lugar del diagrama unifilar para colocar el CCM.

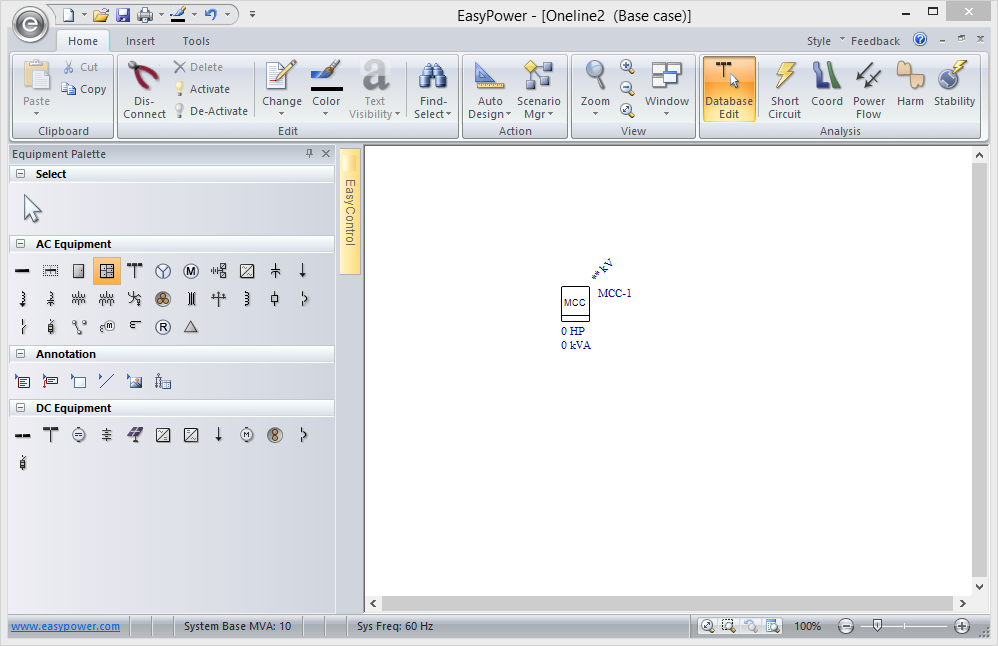

Figura 1: Vista del diagrama unifilar de un CCM
Dependiendo de la configuración, puede ser que deba hacer clic en CCM (MCC) de nuevo o hacer clic en la flecha
Selecciona (Select) para regresar al puntero.
En el cuadro de diálogo Datos del CCM (CCM Data), observe que hay varias pestañas. La pestaña Especificaciones (Specifications) contiene campos de entrada para información del CCM. La mayoría de éstos no son necesarios para los cálculos de análisis. Para este tutorial, asuma que las unidades son configuradas para EE.UU. y no para el sistema métrico.
Nota: Puede cambiar el tamaño del cuadro de diálogo del Datos de CCM (MCC Data) al arrastrar sus bordes. También puede maximizar el cuadro de diálogo en su pantalla al hacer clic en el botón
Maximiza (Maximize).

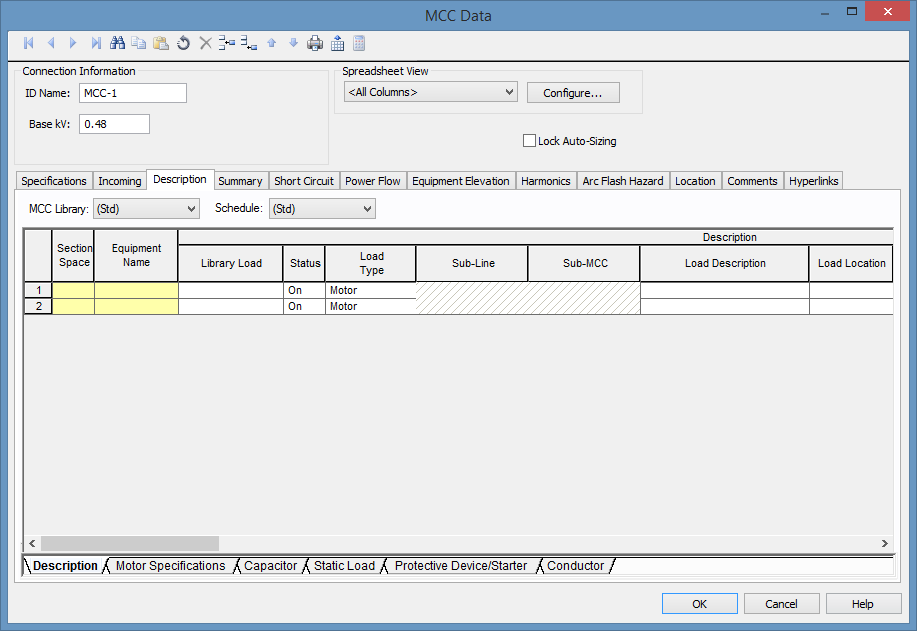

Figura 2: Cuadro de diálogo de los datos del CCM
La barra de herramientas de la hoja de cálculo del CCM incluye opciones adicionales que puede visualizar en la pestaña Descripción (Description) (ver abajo). Debe hacer clic en alguna parte de la hoja de cálculo para tener acceso a los botones de la barra de herramientas.

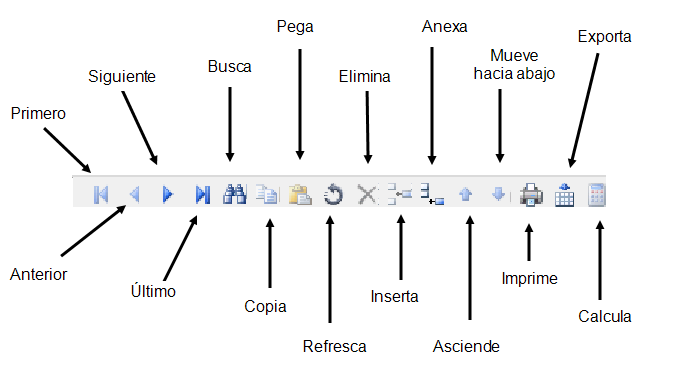

Figura 3: La barra de herramientas del CCM
La hoja de cálculo tiene sus propias barras de desplazamiento para moverse alrededor de esta. También puede utilizar las pestañas (mostradas en Secciones de la hoja de cálculo del CCM) en la parte inferior de la hoja de cálculo para moverse a otras secciones de la hoja de cálculo.
Las celdas que tienen datos inadecuados para propósitos de análisis se resaltan en rojo. Observe que las celdas Motor HP son de color rojo. Cada motor del CCM debe tener una potencia en HP del motor de manera que el CCM sea validado para análisis y estudio.
La celda Motor Hp ya no es del color rojo, indicando que ahora los datos digitados son válidos. De igual manera, los campos Motor kW y Motor kVAR se calculan de forma automática con base en las columnas Motor Hp, Motor PF (factor de potencia), y Eficiencia del motor (Motor Eff). No se pueden editar las celdas de kW y kVAR del motor manualmente.
Todas las celdas que se pueden calcular se indican con encabezados en negrita. Se puede ver en Celdas calculables con encabezados en negrita que la columna Motor X/R está en negrita.
Calcula (Calculate) en la barra de herramientas. El programa calcula el valor de X/R y lo muestra.Nota: Para que pueda calcular el valor X/R debe haber escrito un valor de potencia de HP del motor.
Puede escribir manualmente la X/R del motor si no quiere que el programa realice este cálculo para el usuario.
Figura 6: Selección del tipo de carga
Observe que las celdas denominadas Especificaciones del motor (Motor Specifications) ya no están disponibles. Las celdas Carga estática (Static Load) ya se puede editar.
Debido a que los cálculos de análisis del CCM no requieren que escriba los datos de Dispositivo de protección/Arranque (Protective Device/Starter) o Conductor para motores o tipos de carga, no tiene que hacer nada con estos por ahora.
En el Cuadro de diálogo de los datos del CCM, notará una columna Biblioteca de cargas (Library Load). Esto es para usuarios avanzados de hojas de cálculo que quieren escribir circuitos típicos de CCMs en su propia biblioteca de dispositivos editables por el usuario. Después de predefinir una carga en la biblioteca en Stdlib.mdb (biblioteca de dispositivos), al seleccionar dicha carga de la biblioteca de la hoja de cálculo del CCM automáticamente se llena el resto de las celdas para esta fila.

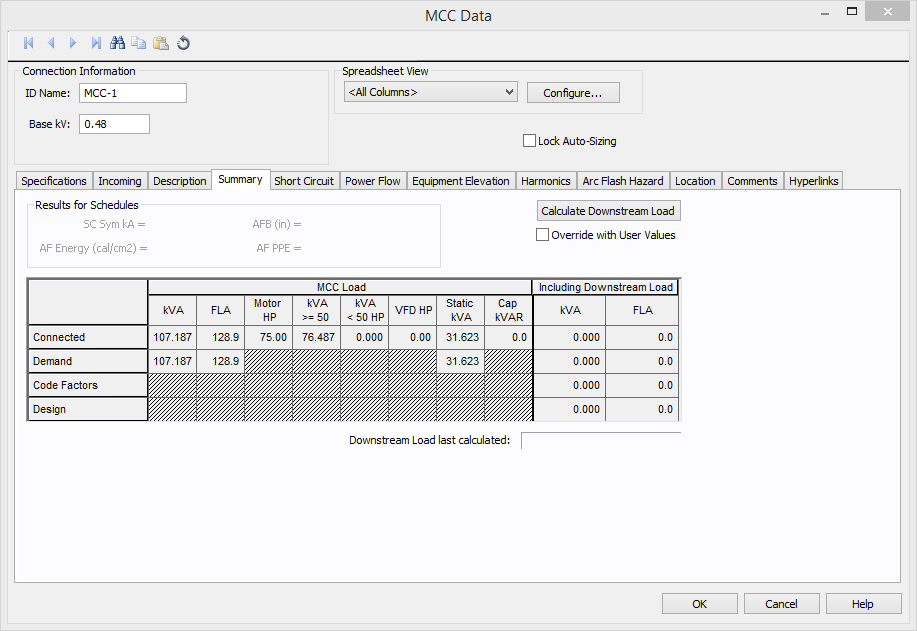

Figura 7: El resumen del CCM
Observe que los motores están separados en dos grupos. Las normas ANSI especifican multiplicadores diferentes de impedancia de cortocircuito para motores de potencia menor a 50 Hp y mayor a 50 Hp. Vea la sección "Datos de Motores" de la Guía del Usuario o Ayuda de EasyPower para mayor información. EasyPower combina todos los motores de potencia menor a 50 Hp y mayor a 50 Hp y los modela como dos motores separados en el modo de análisis de Cortocircuito (Short Circuit).
Observe que hay una sección Incluyendo cargas aguas abajo (Including Downstream Load). Al hacer clic en Calcular carga aguas abajo (Calculate Downstream Load), EasyPower automáticamente recorre su sistema para sumar las cargas aguas abajo.
No hay fuentes de energía en este sistema todavía, entonces la carga aguas abajo no está calculada en este ejemplo. En el algoritmo para recorrer el sistema de potencia, EasyPower utiliza generadores para determinar la dirección de la rama ascendente.
Los valores en la pestaña Cortocircuito (Short Circuit) son necesarios para los cálculos de impedancia de cortocircuito de los motores de la hoja de cálculos. Puede calcular el Promedio X/R (X/R Avg) o manualmente escribir un valor.
Los kVA conectados (Connected kVA) son la suma vectorial de todas las cargas en kVA conectadas. También tiene la opción de utilizar valores de Demanda (Demand), Factores de Código según la NEC (Code Factors), o kVA de diseño (Design kVA).
Si es un usuario avanzado de EasyPower, puede conectar el CCM a una barra por medio de un conductor, conectar la barra a un servicio eléctrico y utiliza EasyPower para llevar a cabo cálculos de cortocircuito y flujo de potencia de este sistema pequeño.

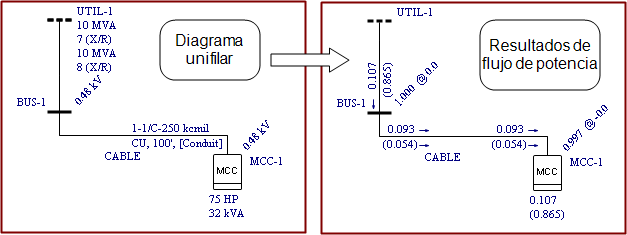

Figura 8: Resultados de flujo de potencia en un CCM
Este ha sido un resumen breve del equipo del centro de control de motores de EasyPower. Los tópicos que se encuentran en EasyPower Ayuda cubren esta y otras funciones con mayor profundidad. Para abrir Ayuda, haga clic
en la esquina superior derecha de la ventana de EasyPower o pulse F1.
|
